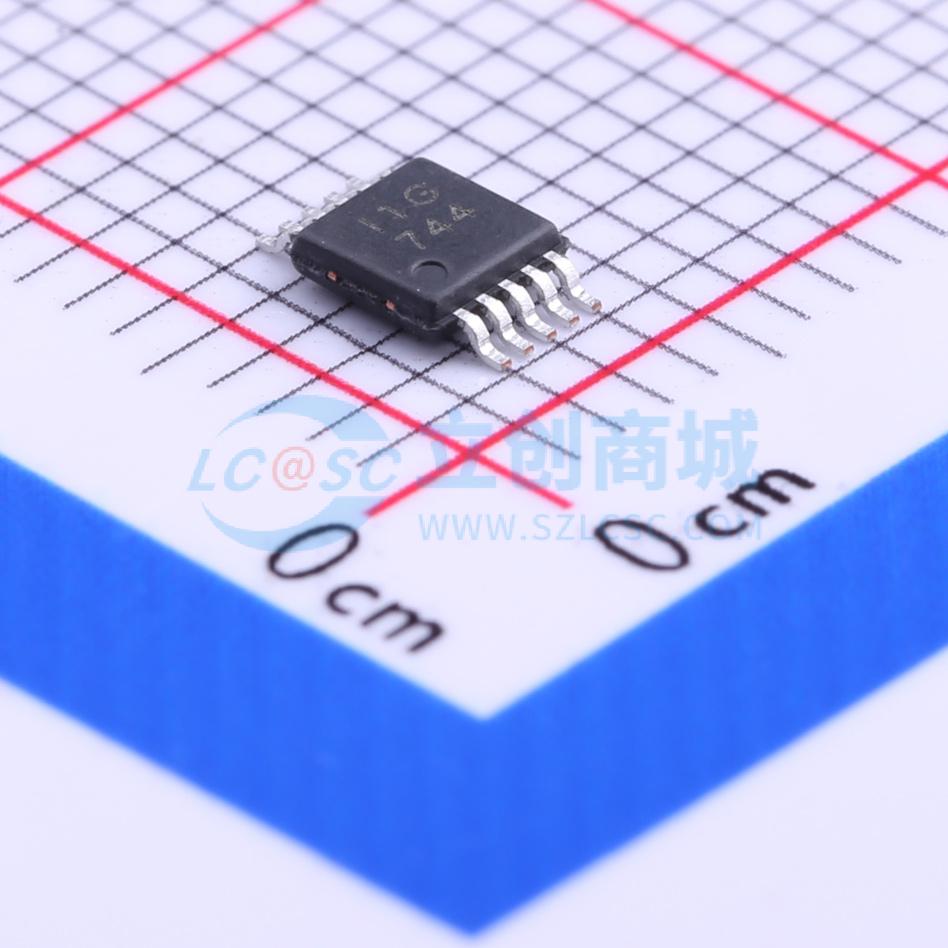

温馨提醒：图片仅供参考，商品以实物为准

BL1530

双刀双掷USB2.0模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BL1530是一款低功耗、双端口、高速USB2.0（480Mbps）双刀双掷（DPDT）模拟开关，在VCC = 3V时导通电阻为4.5欧姆，典型导通电容低至3.7pF。BL1530符合USB2.0要求，具备通过三次谐波所需的宽带宽，可使信号的边沿和相位失真降至最低。出色的通道间串扰特性也能最大程度减少干扰
品牌名称: BL(上海贝岭)
商品型号: BL1530
商品编号: C215758
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.161克(g)

商品参数

商品概述

BL1530是一款低功耗、双端口、高速USB2.0（480Mbps）双刀双掷（DPDT）模拟开关，在VCC = 3V时导通电阻为4.5欧姆，典型导通电容低至3.7pF。 BL1530符合USB2.0要求，具备通过三次谐波所需的宽带宽，可使信号的边缘和相位失真降至最低。出色的通道间串扰性能也能最大程度减少干扰。两个部分的先断后通功能可消除切换过程中的信号中断，防止两个开关同时启用。BL1530在开关I/O引脚上设有特殊电路，适用于VCC电源关闭（VCC = 0）的应用场景，使器件能够承受过压情况。即使施加到Sel引脚的控制电压低于电源电压（VCC），该器件也能将电流消耗降至最低。这一特性对于手机等超便携式应用尤为重要，可实现与基带处理器通用I/O的直接连接。其他应用包括便携式手机、个人数字助理（PDA）、数码相机、打印机和笔记本电脑中的开关切换和连接器共享。

商品特性

宽电源电压范围：2.3V至5V
典型导通电容低至3.7pF
VDD为3V、V_SW为0.4V时，典型导通电阻为4.5Ω
高带宽（-3dB）：无负载电容（C_L）时>720MHz，C_L = 5pF时>550MHz
低功耗：最大1μA
静电放电（ESD）：通过8kV人体模型（HBM）测试
所有USB端口无需外部元件即可耐受高达5.25V的过压（OVT）
与TTL/CMOS兼容
先断后通切换
工作温度范围：-40℃至85℃
UTQFN1.8×1.4-10L和MSOP10L封装

应用领域

手机
个人数字助理（PDA）
数码相机
笔记本电脑
液晶显示器
电视
机顶盒

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交53单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	工作电压	2.3V~5V
	导通时间(ton)	10ns
	导通电阻(Ron)	4.5Ω

	属性	参数值
	关闭时间(toff)	20ns
	工作温度	-40℃~+85℃
	导通电容(Con)	3.7pF
	带宽	720MHz
	传播延迟(tpd)	200ps
