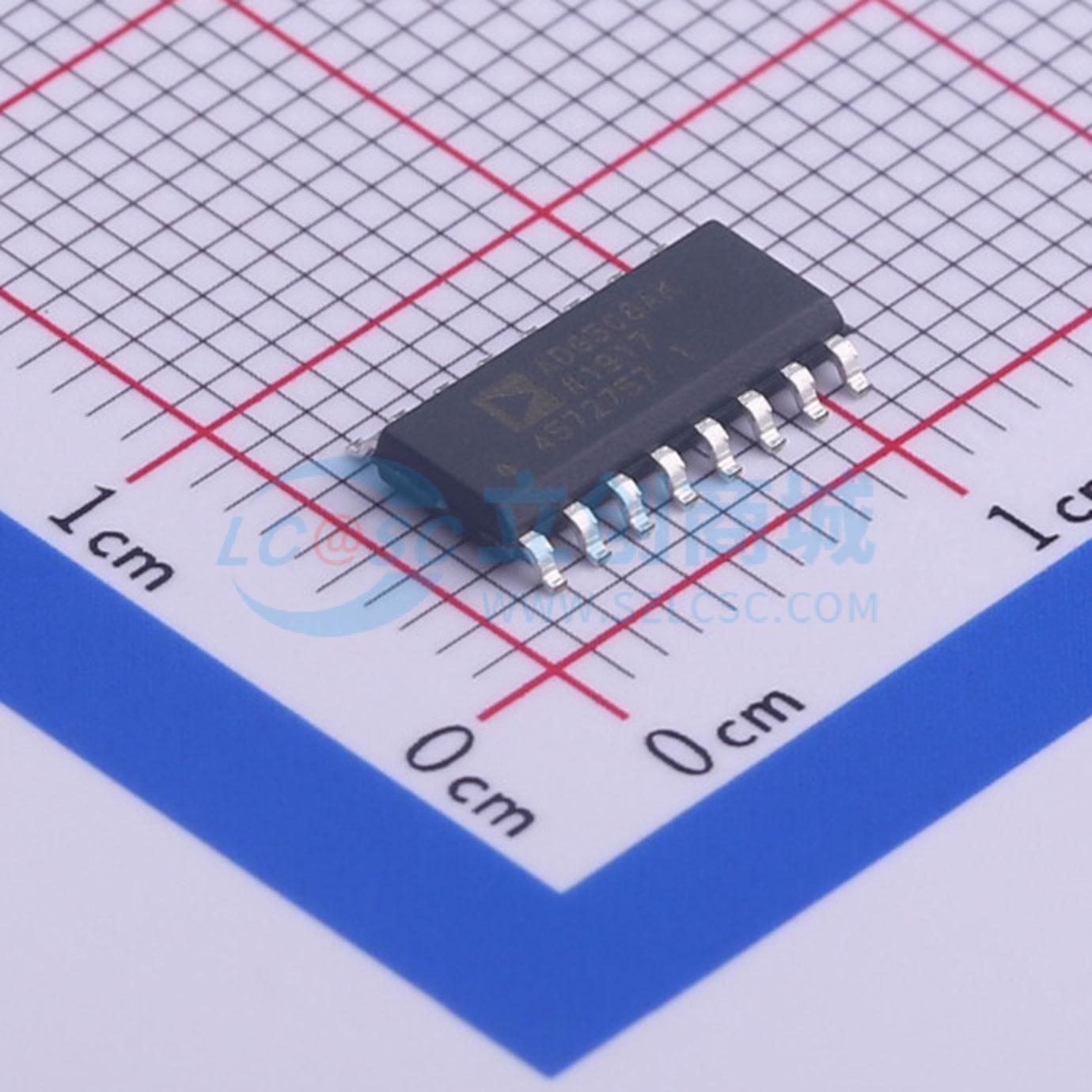

ADG508AKRZ-REEL7

ADG508A/ADG509A CMOS 4-/8-通道模拟多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CMOS单片模拟多路复用器，具有八个通道和双四个通道。ADG508A可以切换八个输入中的一个到公共输出，而ADG509A可以切换四个差分输入中的一个到公共差分输出。
品牌名称: ADI(亚德诺)
商品型号: ADG508AKRZ-REEL7
商品编号: C215755
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.285克(g)

商品参数

商品概述

ADG508A和ADG509A分别是八通道和双四通道的CMOS单片模拟多路复用器。ADG508A根据三个二进制地址和一个使能输入的状态，将八个输入中的一个切换到一个公共输出。ADG509A则根据两个二进制地址和一个使能输入的状态，将四个差分输入中的一个切换到一个公共差分输出。这两种器件都具有与TTL和5V CMOS逻辑兼容的数字输入。

ADG508A和ADG509A设计采用了增强型LC2MOS工艺，这提高了从VSS到VDD的信号处理能力，并且能够在广泛的电源电压范围内工作。这些器件可以在10.8V至16.5V的单电源或双电源范围内稳定工作。这些多路复用器还具有高速切换特性和低导通电阻。

商品特性

最大供电电压 44 V
νss 至 VDD 模拟信号范围
单/双电源规格
宽电源范围：10.8 V 至 16.5 V
扩展塑料温度范围：-40°C 至 +85°C
低功耗：最大 28 mW
低泄漏：典型值 20 pA
提供 16 引脚 DIP/SOIC 和 20 引脚 PLCC/LCC 封装
是 DG508A、HI-508、DG509A、HI-509 的更优替代品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	-16.5V~-10.8V；10.8V~16.5V

	属性	参数值
	导通时间(ton)	300ns
	导通电阻(Ron)	280Ω
	关闭时间(toff)	300ns
	工作温度	-40℃~+85℃
