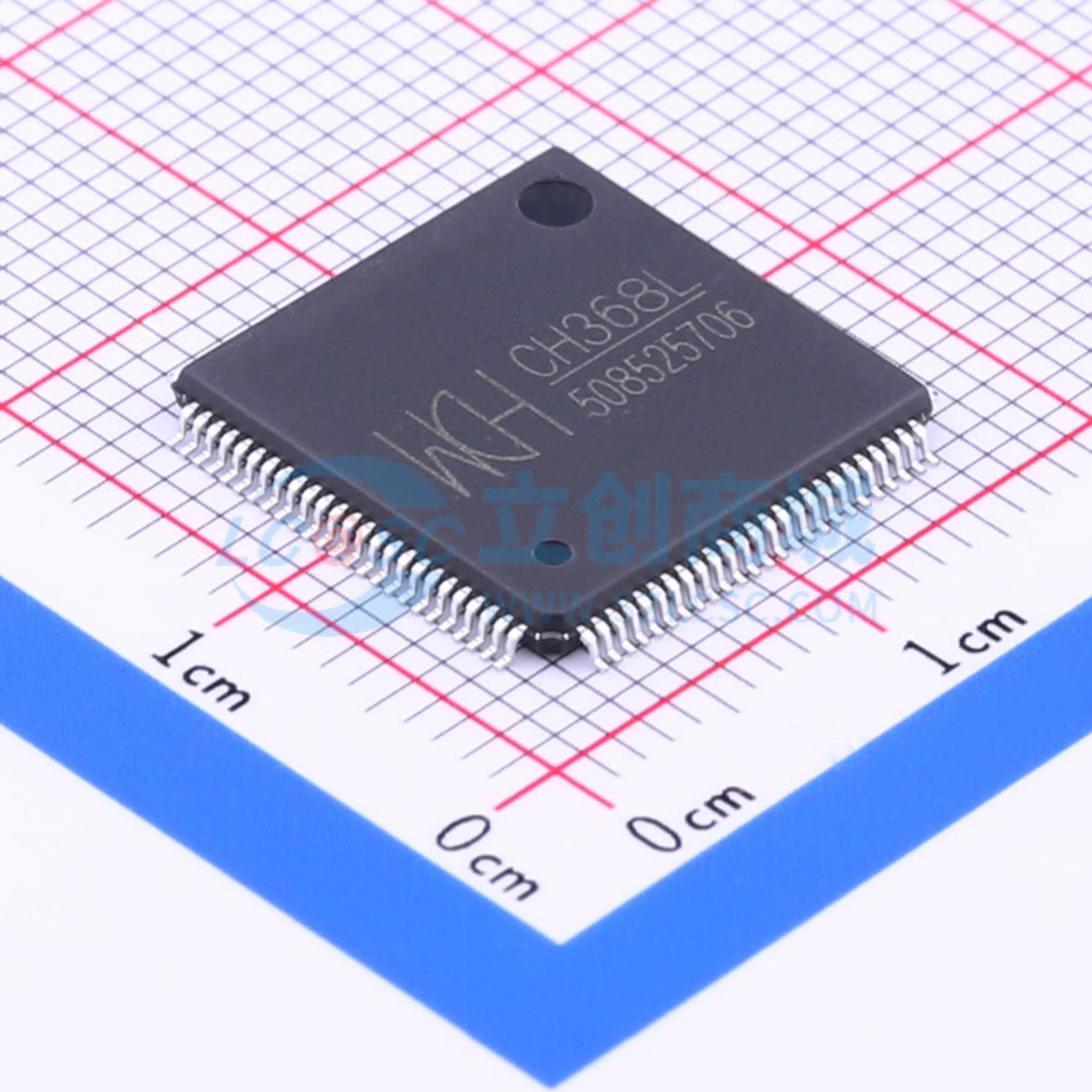

温馨提醒：图片仅供参考，商品以实物为准
CH368L
PCIE总线接口芯片CH368
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CH368是一个连接PCI-Express总线的通用接口芯片，支持I/O端口映射、存储器映射、扩展ROM以及中断。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH368L
- 商品编号
- C191328
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | SPI；PCIE；并行 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 300mA | |
| 功能特性 | 中断生成；上电/复位配置；唤醒功能 |
商品概述
CH368是一款连接PCI-Express总线的通用接口芯片，支持I/O端口映射、存储器映射、扩展ROM以及中断功能。该芯片将高速PCIE总线转换为类似于ISA总线的32位或8位主动并行接口，便于开发基于PCIE总线的低成本计算机板卡，或将原有的ISA/PCI总线板卡升级至PCIE总线。与其他主流总线相比，PCIE总线在速度、实时性和可控性方面表现更佳，因此CH368适用于高速实时的I/O控制卡、通信接口卡以及数据采集卡等应用。
商品特性
- 基于PCIE总线提供8位或32位主动并行总线。
- 提供32位被动并行接口，可连接至其他CPU或MCU总线。
- 支持I/O读写操作，自动分配I/O基址，提供最大232字节的I/O端口。
- 支持存储器读写及预取功能，可直接映射容量为32KB的SRAM。
- 读写脉冲宽度可在30nS至450nS范围内选择，32位存储器突发块存取速度可达50MB/秒。
- 支持电平或边沿中断请求输入，并支持中断共享。
- 支持通过闪存扩展ROM实现无硬盘引导，并提供扩展ROM应用子程序库BRM。
- 提供高速3线或4线SPI串行主机接口。
- 提供两线串行主机接口，可连接类似24C0X的串行EEPROM器件以存储非易失性数据。
- 可在EEPROM器件中设定PCIE板卡的设备标识（如供应商ID、设备ID、类别代码等）。
- 内置2μs至8ms的硬件计时单元，为软件运行提供延时参考。
- 驱动程序支持Windows 98/ME/NT4.0/2000/XP/Vista以及Linux操作系统，并通过DLL提供应用层API。
- 采用3.3V电源电压，I/O引脚支持5V耐压，并支持低功耗睡眠模式。
- 采用LQFP-100无铅封装，符合RoHS标准。
