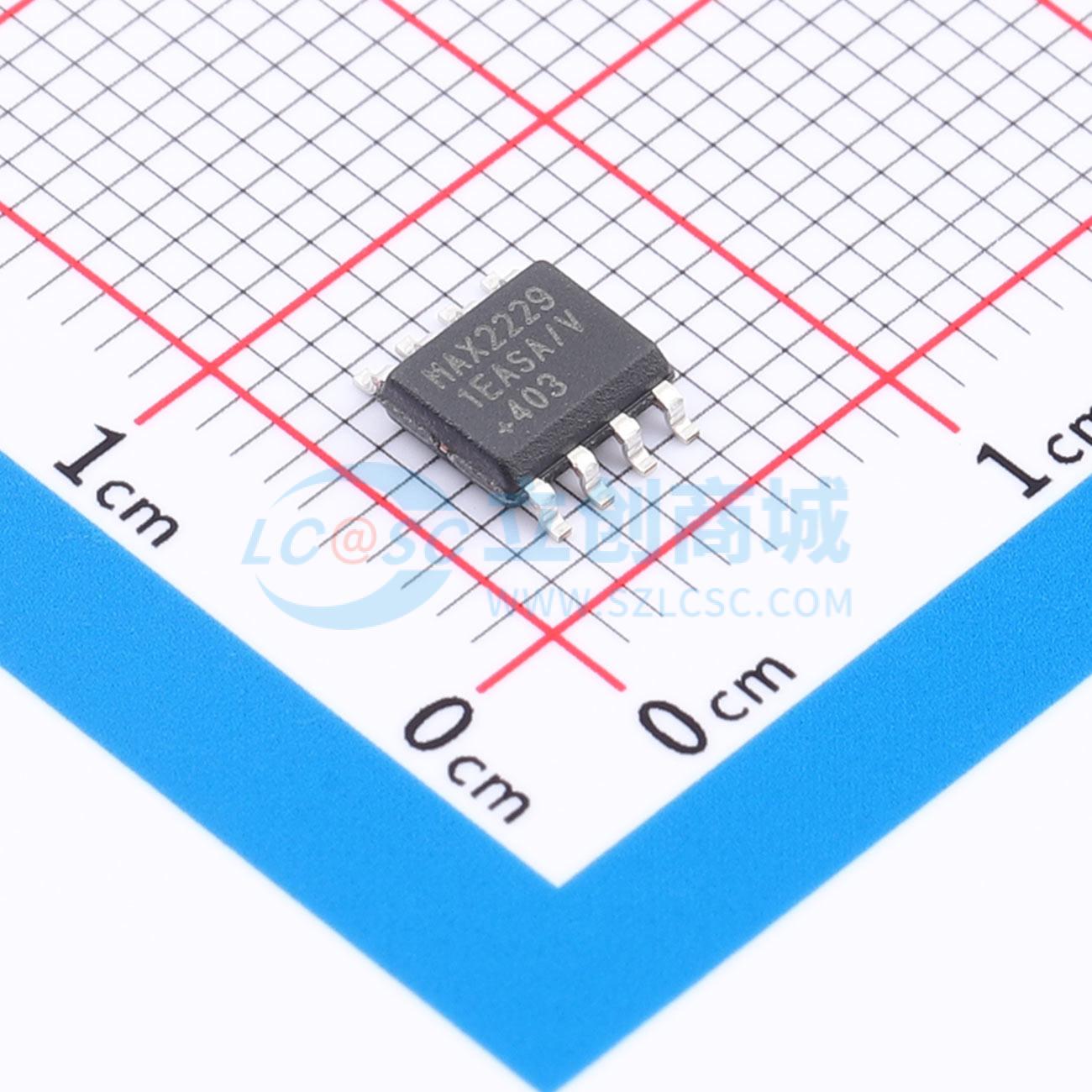

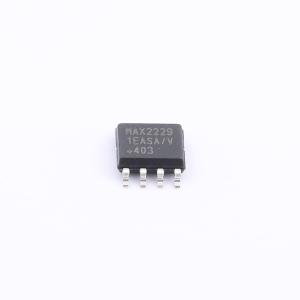

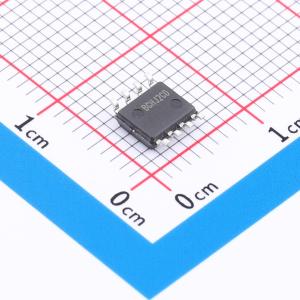

MAX22291EASA/V+

加强型、快速、低功耗双通道数字隔离器

MAX22290/MAX22291 是一系列使用 Maxim 专有工艺技术的双通道加强型、快速、低功耗数字电隔离器。所有器件均具有加强型隔离，可承受 3kVRMS 的电压长达 60 秒。汽车级和通用级器件的工作环境温度范围为 -40℃ 至 +125℃。带有 /V 后缀的器件符合 AEC-Q100 标准。

这些器件在不同电源域的电路之间传输数字信号，在 1Mbps（1.8V 供电）下每通道仅消耗 0.78mW 的功率。低功耗特性降低了系统功耗，提高了可靠性，并支持紧凑设计。该系列器件提供最高 25Mbps 或 200Mbps 的数据速率，并且输出可以是默认高或默认低。它们具有低传播延迟和低时钟抖动，从而减少了系统延迟。

隔离器两侧独立的 1.71V 至 5.5V 电源也使这些器件适用于作为电平转换器。MAX22290 具有两个同向传输数据的通道。MAX22291 的两个通道则以相反方向传输数据，这使得 MAX22291 成为隔离收发器的 Tx 和 Rx 线路的理想选择。

主要特性：

• 数字信号的加强型电隔离
• 8-SOIC 封装，爬电距离和电气间隙为 4mm
• 可承受 3kVRMS 的电压长达 60 秒 (VISO)，持续承受 445VRMS (VIOWM)
• 在 GNDA 和 GNDB 之间可承受 ±10kV 的浪涌（波形 1.2/50μs）
• 高共模瞬态抗扰度 (CMTI)：典型值 50kV/μs
• 低功耗：1Mbps 下 VDD = 1.8V 时每通道 0.78mW；1Mbps 下 VDD = 3.3V 时每通道 1.47mW；100Mbps 下 VDD = 1.8V 时每通道 3.28mW
• 低传播延迟和低抖动：最大数据速率达 200Mbps，VDD = 3.3V 时典型传播延迟 7ns，时钟抖动 RMS 7.5ps（典型值）
• 安全认证：根据 UL1577 的 UL 认证，根据 CSA Bulletin 5A 的 cUL 认证，VDE 0884-11 加强绝缘（待定）

主要应用：

• 汽车：混合动力电动汽车、充电器、电池管理系统 (BMS)、逆变器
• 工业：隔离 SPI、隔离 RS-232、RS-485/RS-422、CAN、现场总线通信、电机驱动

• 汽车
• 混合动力电动汽车
• 充电器
• 电池管理系统 (BMS)
• 逆变器
• 工业
• 隔离 SPI
• 隔离 RS-232, RS-485/RS-422, CAN
• 现场总线通信
• 电机驱动
