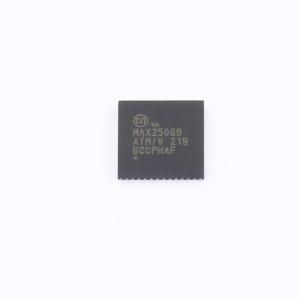

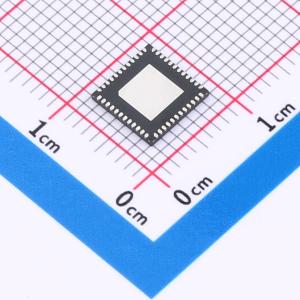

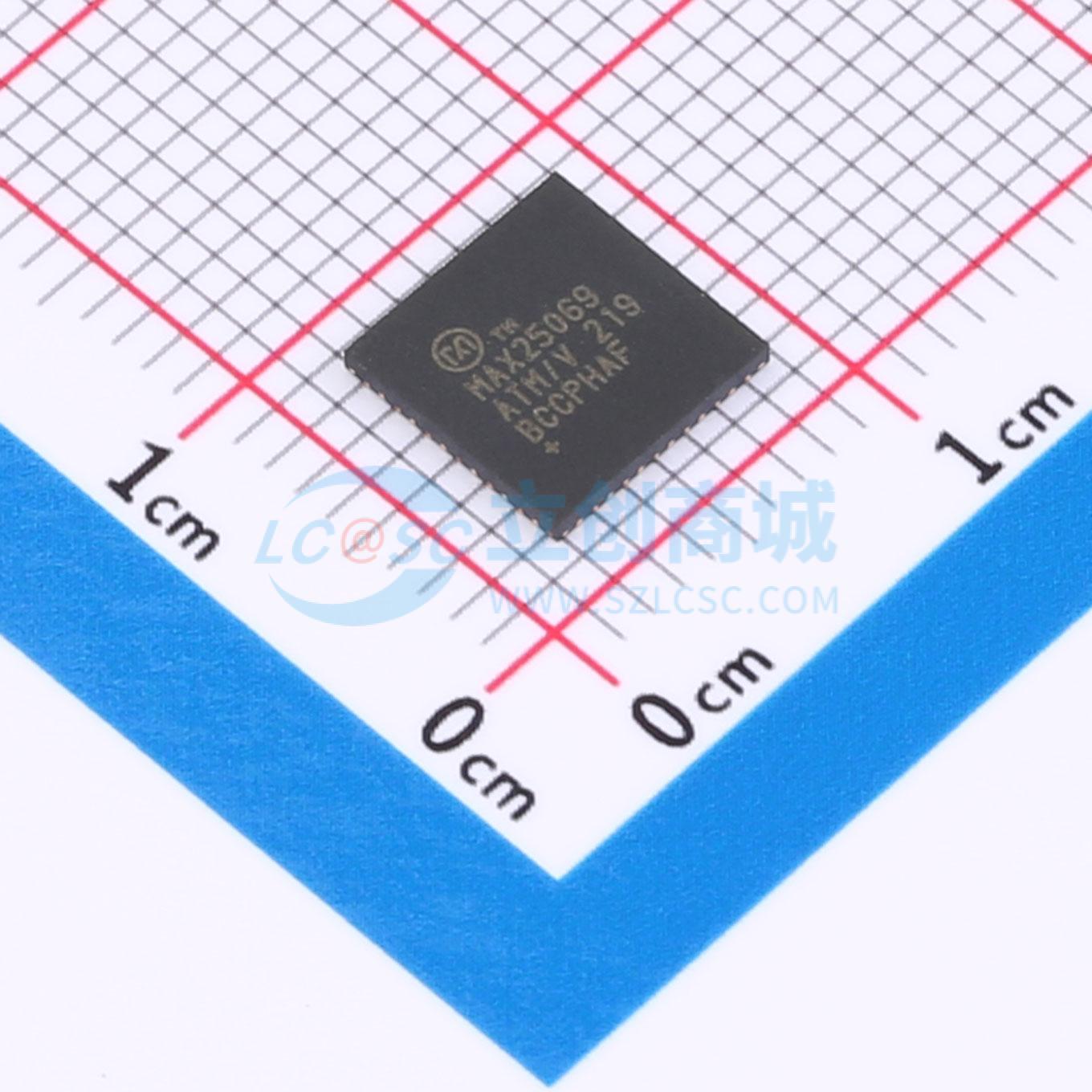

MAX25069ATM/V+

描述: MAX25069是一款高度集成的TFT电源和LED背光驱动IC，适用于汽车TFT-LCD应用。该IC集成了一个升压转换器、一个反相降压-升压转换器、两个栅极驱动电源，以及一个升压/SEPIC控制器，可为显示屏背光中的1至6串LED供电。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX25069ATM/V+
商品编号: C20265527
商品封装: TQFN-48(7x7)
包装方式: 托盘
商品毛重: 0.12克(g)

商品概述

MAX25069是一款高度集成的TFT电源和LED背光驱动IC，适用于汽车TFT-LCD应用。该IC集成了一个升压转换器、一个反相降压-升压转换器、两个栅极驱动电源，以及一个升压/SEPIC控制器，可为显示屏背光中的1至6串LED供电。

商品特性

源极驱动电源由一个升压转换器和一个反相降压-升压转换器组成，升压转换器在单极性模式下可提供高达+18V的电压，反相降压-升压转换器可产生低至-10.5V的电压。
AVDD输出在13.5V时可提供高达300mA的电流，而NAVDD可提供高达200mA的电流。
正源极驱动电源调节电压（VAVDD）可使用内部NV存储器或通过I2C进行设置。
负源极驱动电源电压（VNAVDD）始终严格调节为-VAVDD。
源极驱动电源的输入电压范围为2.65V至5.5V。
栅极驱动电源由稳压电荷泵组成，可产生高达+31.5V和低至-18V的电压，每个电荷泵可提供高达15mA的电流。
该IC具有一个6串LED驱动器，带有输入开关控制（NGATE），可驱动多达6串LED，每串电流最大为150mA。
包括逻辑控制和I2C控制的脉冲宽度调制（PWM）调光功能，最小脉冲宽度低至300ns，并且可以对LED串进行相互移相。
启用移相功能后，每串LED在不同时间开启，可降低输入和输出纹波以及可听噪声。
禁用移相功能后，电流吸收器同时开启，并且可以并联连接电流吸收器。
所有电源域的启动和关断序列可使用八种预设模式之一进行控制，这些模式可通过内部非易失性存储器或I2C接口进行选择。
MAX25069采用7mm x 7mm、48引脚TQFN封装，带有外露焊盘，工作环境温度范围为-40℃至+125℃。
TFT-LCD部分的输入电压为2.65V至5.5V
集成420kHz或2.1MHz升压和降压-升压转换器
正负15mA栅极电压稳压器，输出电压可调（三倍压/反相倍压）
灵活的时序控制
所有输出均具备欠压检测功能
低静态电流待机模式
用于外部nMOSFET串联开关的NGATE控制
可编程nMOSFET电流限制，每通道电流最高可达150mA
输入电压范围为4.5V至36V，启动后可在3V下工作
集成升压/SEPIC控制器（400kHz至2.2MHz，支持同步）
200Hz时调光比为16,667:1
自适应电压优化，可降低LED电流吸收器的功耗
断串、LED短路和对地短路诊断功能
LED串移相调光功能
LED驱动器和TFT采用扩频技术
可选开关频率
用于控制和诊断的I2C接口
过载和热保护功能
工作环境温度范围为-40℃至+125℃
48引脚、7mm x 7mm TQFN封装，带有外露焊盘
符合AEC-Q100 1级标准

应用领域

汽车仪表盘
汽车中央信息显示屏
汽车抬头显示器
汽车导航系统

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(260个/托盘，最小起订量 1040 个)

个

起订量：1040 个260个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LCD驱动
	工作电压	2.65V~5.5V
	接口类型	I2C

	属性	参数值
	工作温度	-40℃~+125℃
	频率	2.1MHz；420kHz
	耗散功率(Pd)	3433mW
