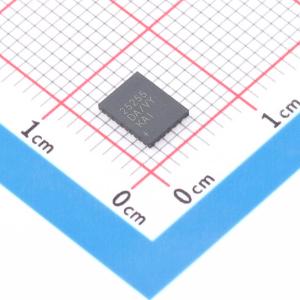

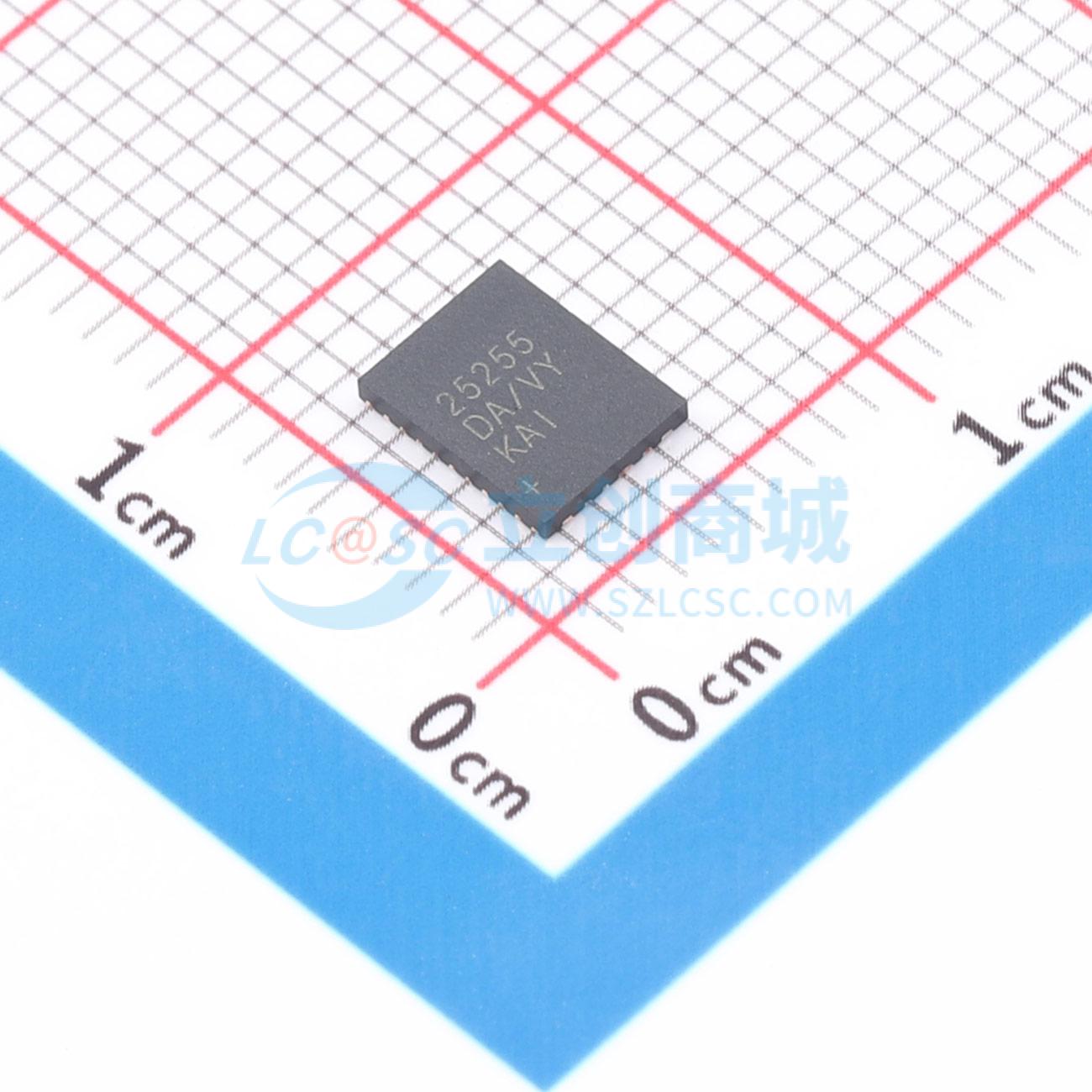

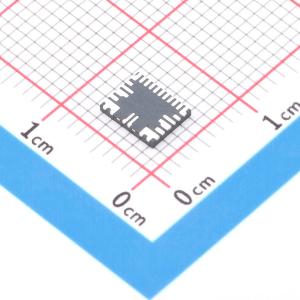

MAX25255AFDA/VY+
双36V输入电压，8A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX25254/MAX25255 是小型同步双路降压转换器,具有集成的高侧和低侧开关。这些IC设计用于在3V至36V的输入电压下提供每通道高达8A的输出电流,同时仅需12uA的空载静态电流。输出电压可以在0.8V至14V之间调节,支持多相操作和ASIL B安全标准。
- 商品型号
- MAX25255AFDA/VY+
- 商品编号
- C20265542
- 商品封装
- FCQFN-232(4.5x5.8)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~36V | |
| 输出电压 | 800mV~14V | |
| 输出电流 | 8A | |
| 开关频率 | 1MHz；400kHz；200kHz；2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MAX25254/MAX25255是小型同步双降压转换器，集成了高端和低端开关。这些IC设计用于在输入电压为3V至36V的情况下，每通道可提供高达8A的电流，且在无负载时仅消耗12μA的静态电流。通过观察PGOOD信号可以监控电压质量。MAX25254/MAX25255可在降压区域以99%的占空比运行来调节输出电压，使其非常适合汽车和工业应用。 MAX25254/MAX25255提供固定和可调输出电压选项。四种固定频率选项允许使用小型外部组件并降低输出纹波，同时还能保证无AM干扰。MAX25254/MAX25255在轻负载时可进入跳频模式，无负载时的超低静态电流为12μA。MAX25254/MAX25255可选择启用扩频功能，以实现最佳的EMI性能。 MAX25254D和MAX25255D内的两个降压转换器可配置为双相操作，输出负载能力高达16A。此外，MAX25254D/MAX25255D和MAX25254Q可并联使用，以提供支持高达32A（最大）输出电流的四相操作。 MAX25254/MAX25255采用MAXQ电源架构，可提供精确的瞬态性能和相位裕量。这使得在任何特定应用中，在最大限度地提高功率、性能和精度的同时，还能降低系统成本。 MAX25254/MAX25255采用小型4.50mm x 5.75mm、23引脚FC2QFN封装，且仅需极少的外部组件。
商品特性
- 双降压转换器
- 宽输入范围：3.0V至36V（最大42V）
- 低关断电源电流（最大6.5μA）
- 单通道开启时的低工作静态电流（典型值12μA）
- 可编程输出电压范围：0.8V至14V
- 每通道高达8A
- 两个转换器之间180°异相操作
- 最小导通时间24ns（典型值）
- MAXQ电源架构
- 双/四相操作
- 能够并联两个IC以实现四相操作
- ±10%的均流精度
- 双相操作支持高达16A，四相操作支持高达32A
- 诊断和冗余电路（MAX25255）
- 符合ASIL B标准
- 冗余参考
- 管芯温度监测
- 精确的过压和欠压保护
- 通用特性
- 23引脚、4.50mmx5.75mm FC2QFN封装
- -40℃至+125℃工作环境温度
- AEC-Q100认证
- 200kHz、400kHz、1MHz或2MHz开关频率选项
- 扩频功能
应用领域
- 主机前端电源
- ASIL应用
- 通用双降压转换器
- 远程信息处理模块前摄像头电源
