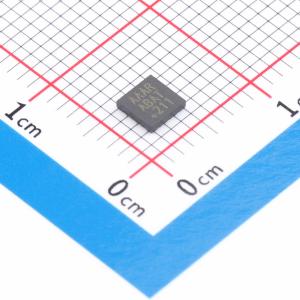

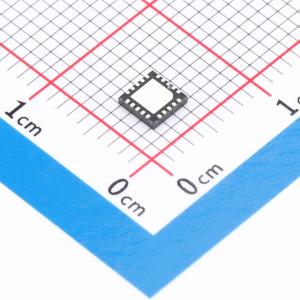

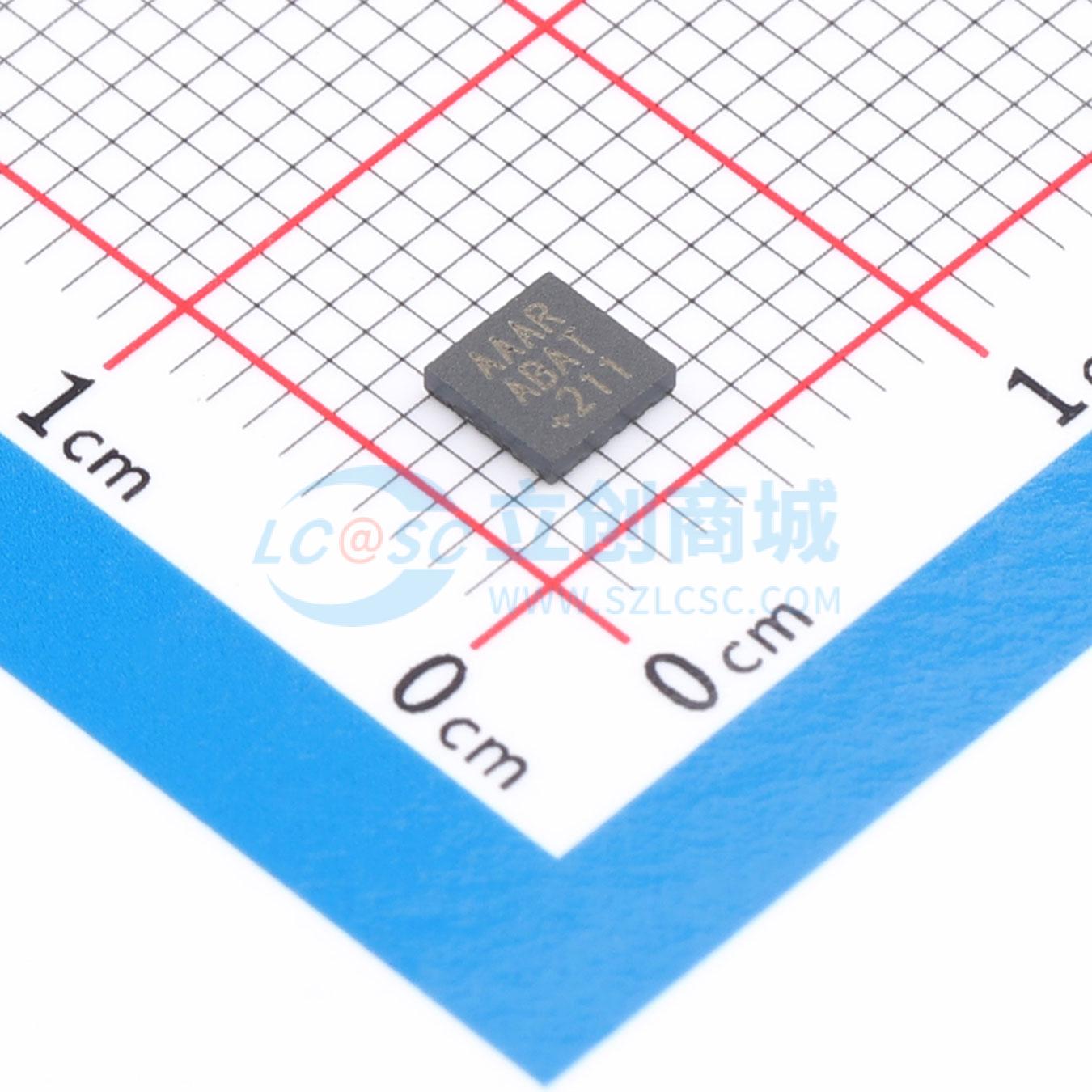

MAX25249ATPK/VY+T

MAX25249/MAX25249B 是高效的四输出电源管理集成电路（PMIC），集成了三个 DC-DC 转换器和一个高电源抑制比（PSRR）的低压差线性稳压器（LDO），并对所有输出进行过压/欠压监测。OUT1 是一个 1A 高压同步降压转换器，可通过同轴供电或汽车电池供电。OUT2 和 OUT3 是低压同步降压转换器，由 OUT1 供电，输出电压范围为 0.8V 至 3.9875V。OUT2 可为高像素摄像头和高速串行器提供 1.2A 电流。OUT3 可为成像器、串行器和微控制器（MCU）的辅助电源轨提供 1.2A 电流。OUT4 是一个用于成像器供电的低压、低噪声、高 PSRR 的 LDO。所有降压转换器在负载、线路和温度范围内的输出电压精度可达 ±1.5%。过压和欠压故障监测精度在设定电压的 ±1.3% 以内，并通过复位（RESET）信号传达错误信息。 这些器件采用 2.2MHz 固定频率脉宽调制（PWM）模式，具有更好的抗噪能力和负载瞬态响应。高频操作允许使用全陶瓷电容，并最大限度减少外部元件。可编程扩频频率调制可最大限度降低辐射电磁干扰。集成的低导通电阻（RDS(ON)）开关可提高重载时的效率，并且比分立解决方案更易于布局。通过使用 EN23 和 EN4 引脚进行排序以及出厂可设置的输出电压，可提高不同图像传感器和配置的灵活性。其他特性包括软启动、过流和过温保护。MAX25249/MAX25249B 符合 ASIL B 等级要求，适用于 -40℃ 至 +125℃ 的汽车温度范围。

• 小尺寸，多功能
• 1A 同步高压降压转换器 - 输入电压范围 5V 至 36V，以 50mV 步进从 3V 至 4V - 5V 固定输出电压
• 两个同步低压降压转换器 - OUT2 和 OUT3 可提供高达 1.2A 电流 - 输出电压范围 0.8V 至 3.9875V，以 12.5mV 步进
• 用于摄像头传感器的 LDO；1kHz 时 PSRR 为 50dB，工作频率 2.2MHz
• 复位（RESET）输出 - 推挽或开漏
• 高精度
• 输出电压精度 ±1.5%
• 过压/欠压监测精度 ±1.3%
• 诊断和特性
• 符合 ASIL B 标准
• 冗余参考
• 适用于汽车环境
• 电流模式、强制 PWM 操作，过温和短路保护
• 3.5mmx3.5mm、20 引脚 TQFN 封装
• -40℃ 至 +125℃ 1 级汽车温度范围
• 通过 AEC-Q100 认证

• 环视摄像头
• 后视摄像头
