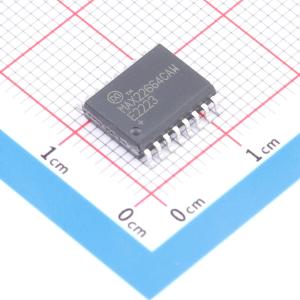

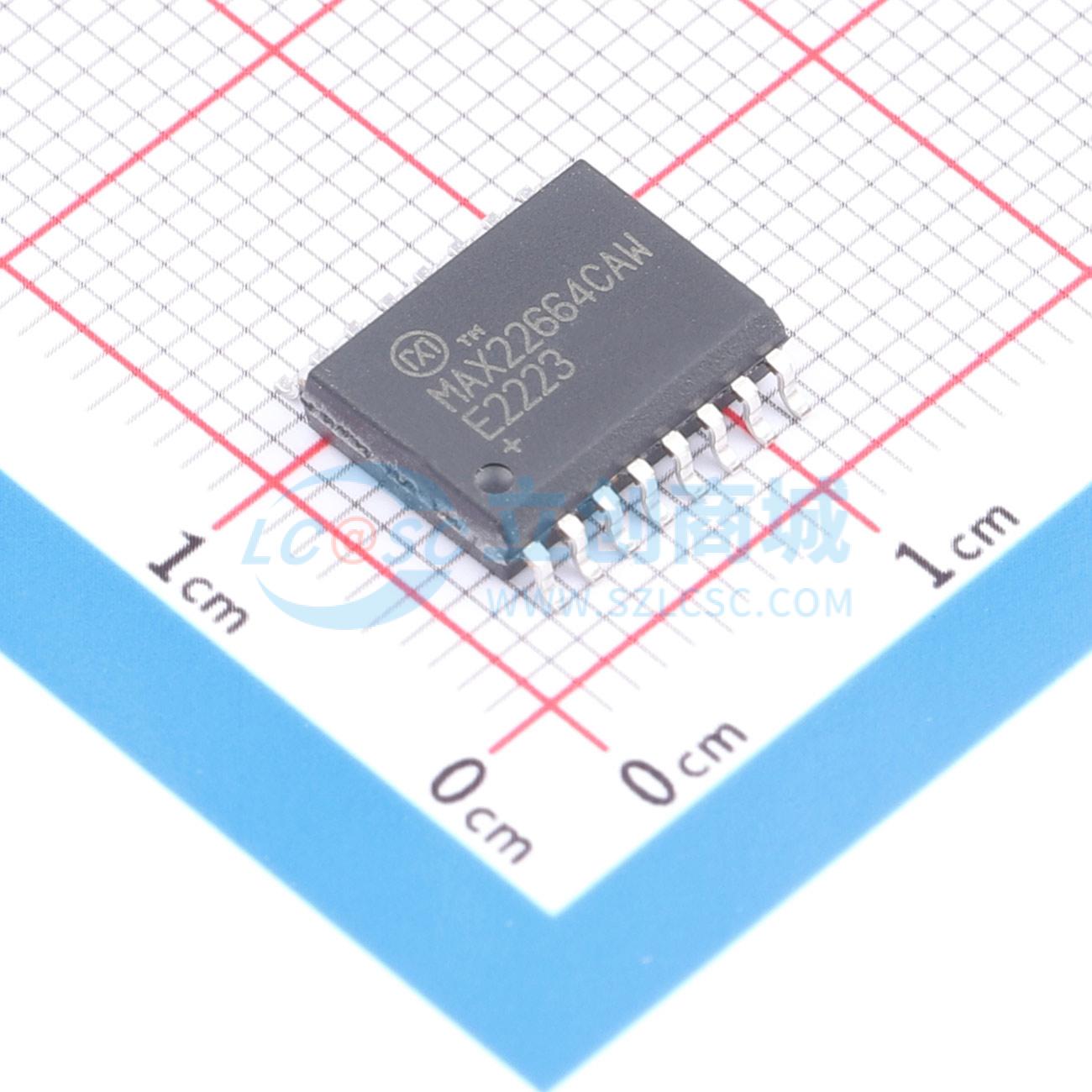

MAX22664CAWE+

六通道数字隔离器，增强型、高速、低功耗

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX22663 - MAX22666 是一系列采用专有工艺技术的 6 通道、增强型、高速、低功耗数字隔离器。所有器件均具备增强隔离特性，耐受电压额定值为 5kV RMS，持续时间 60 秒。汽车级和通用型器件的工作环境温度范围为 -40℃ 至 +125℃。这些器件可在不同电源域的电路之间传输数字信号，在 1Mbps（1.8V 电源）下，每通道功耗低至 0.71mW。低功耗特性可降低系统功耗、提高可靠性并实现紧凑设计。器件的最高数据速率可选 25Mbps 或 200Mbps，输出可选择默认高电平或默认低电平。器件具有低传播延迟和低时钟抖动特性，可降低系统延迟。每侧独立的 1.71V 至 5.5V 电源也使这些器件适合用作电平转换器。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX22664CAWE+
商品编号: C20265522
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

MAX22663 - MAX22666 是一系列采用专有工艺技术的 6 通道、增强型、高速、低功耗数字隔离器。所有器件均具备增强隔离特性，耐受电压额定值为 5kV RMS，持续时间 60 秒。汽车级和通用型器件的工作环境温度范围为 -40℃ 至 +125℃。这些器件可在不同电源域的电路之间传输数字信号，在 1Mbps（1.8V 电源）下，每通道功耗低至 0.71mW。低功耗特性可降低系统功耗、提高可靠性并实现紧凑设计。器件的最高数据速率可选 25Mbps 或 200Mbps，输出可选择默认高电平或默认低电平。器件具有低传播延迟和低时钟抖动特性，可降低系统延迟。每侧独立的 1.71V 至 5.5V 电源也使这些器件适合用作电平转换器。

商品特性

/V 器件符合 AEC - Q100 标准
16 引脚宽体 SOIC 封装，爬电距离和电气间隙为 8mm
能承受 5kVRMS 电压 60 秒（VISO）
可连续承受 848VRMS 电压（VIOWM）
在 GNDA 和 GNDB 之间能承受 1.2/50μs 波形、±12.8kV 的浪涌电压
高共模瞬态抗扰度（典型值 50kV/μs）
低功耗
VDD = 1.8V、1Mbps 时每通道功耗 0.71mW
VDD = 3.3V、1Mbps 时每通道功耗 1.34mW
VDD = 1.8V、100Mbps 时每通道功耗 3.21mW
低传播延迟和低抖动
最高数据速率可达 200Mbps
VDD = 3.3V 时，最大传播延迟 7ns（典型值）
时钟抖动均方根值 11.1ps（典型值）
符合 UL1577 标准（UL）；符合 CSA 公告 5A 标准（cUL）
符合 VDE 0884 - 11 增强绝缘标准（待认证）

应用领域

混合动力电动汽车
充电器
电池管理系统（BMS）
逆变器
工业领域
隔离式 SPI、RS - 232/422/485、CAN、数字 I/O
现场总线通信
电机控制
医疗系统

数据手册PDF

放大查看下载PDF

优惠活动

8.7折

购买数量

(46个/管，最小起订量 1 个)

个

起订量：1 个46个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	2
	最大数据速率	200Mbps
	默认输出	高电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	50kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	1.71V~5.5V
	工作电压(VCCB)	1.71V~5.5V
	传播延迟(tpd)	7ns
