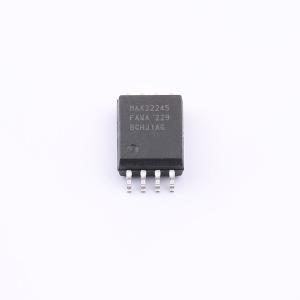

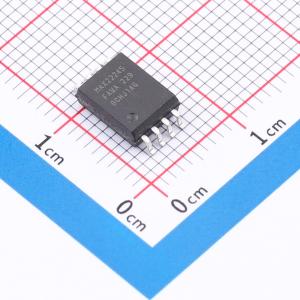

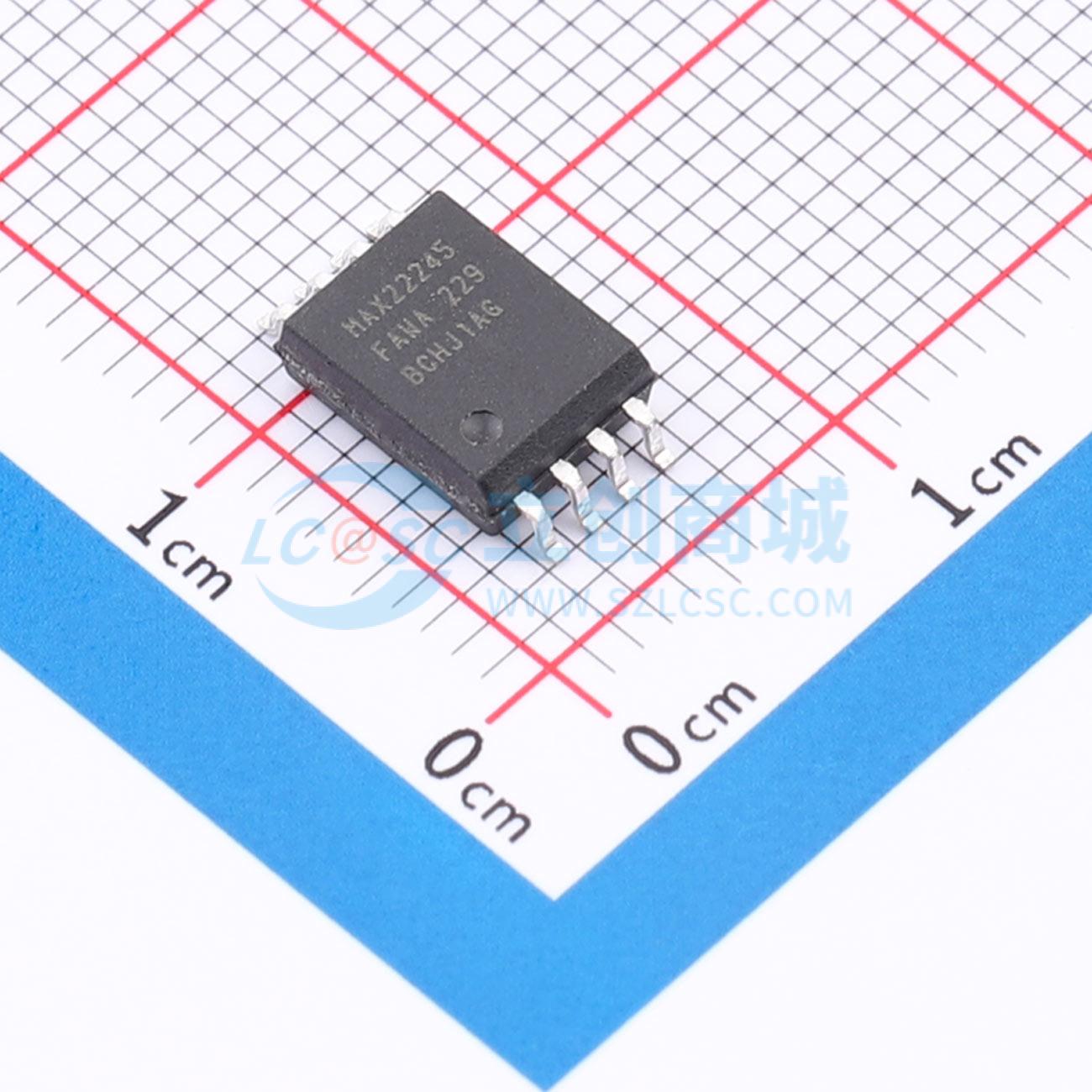

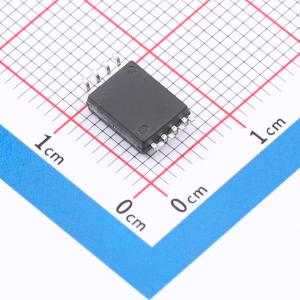

MAX22245FAWA+
强化型快速低功耗双通道数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 强化型快速低功耗双通道数字隔离器，支持200Mbps数据速率，具有高电磁干扰（EMI）抗扰性和稳定的温度性能。
- 商品型号
- MAX22245FAWA+
- 商品编号
- C20265517
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 200Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 50kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 7ns | |
| 功能特性 | 上电复位；多电压域接口 | |
| 工作电压(VCCA) | 1.71V~5.5V | |
| 工作电压(VCCB) | 1.71V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 2 |
应用领域
- 混合电动车
- 充电器
- 电池管理系统 (BMS)
- 逆变器
- 工业
- 隔离 SPI
- 隔离 RS-232, RS-485/RS-422, CAN
- 现场总线通信
