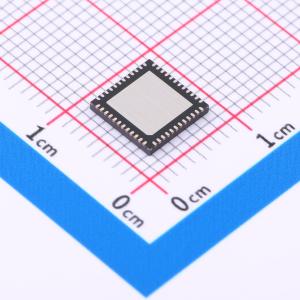

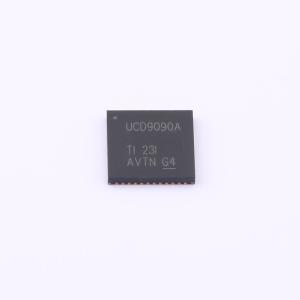

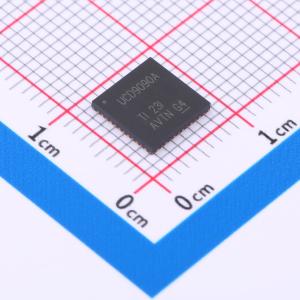

UCD9090ARGZT

UCD9090A 是一款 10 轨 PMBus/I2C 可寻址电源排序器和监视器。该器件集成一个 12 位 ADC，用于监测多达 10 个电源电压输入。通用输入输出 (GPIO) 引脚共有 23 个，分别可用于电源使能、上电复位信号、外部中断、级联或者其他系统功能。其中的 10 个 GPIO 引脚提供 PWM 功能。利用这些引脚，UCD9090A 支持裕度调节以及通用 PWM 功能。 运用引脚选择电压轨状态功能可实现特定的电源状态。该功能允许使用多达 3 个 GPI 来启用和停用任意电压轨。对于执行系统低功耗模式及用于硬件器件的高级配置和电源接口 (ACPI) 规范而言，这一点是很有用处的。 TI Fusion Digital Power 设计师软件供器件配置之用。这款基于 PC 的图形用户界面 (GUI) 提供了一种用于配置、存储和监视所有系统操作参数的直观界面。

• 可对 10 个电压轨进行监控和排序
• 所有电压轨每 400 μs 进行一次采样
• 具有 2.5V、0.5% 内部 VREF 的 12 位 ADC
• 排序基于时间、电压轨及引脚相关性
• 每个监控器具有 4 个可编程欠压和过压阈值
• 每个监控器可提供非易失性误差及峰值日志记录（多达 26 个故障详细条目）
• 可对 10 个电压轨进行闭环裕度调节
• 裕度输出可调节轨电压以匹配用户定义的裕度阈值
• 可编程的看门狗计时器和系统复位
• 灵活的数字 I/O 配置
• 响应并监视由 GPI 触发的故障
• 可轻松级联多个电源序列发生器并加以协调以提供故障响应
• 引脚选择电压轨状态
• 可级联多个器件
• 多相位 PWM 时钟发生器
• 时钟频率为 15.259 kHz 至 125 MHz
• 能够为同步开关模式电源配置独立的时钟输出
• JTAG 和 I2C/SMBus/PMBus 接口

• 工业和自动测试设备 (ATE)
• 电信及网络设备
• 服务器和存储系统
• 任何需要对多个电源轨进行排序和监控的系统
