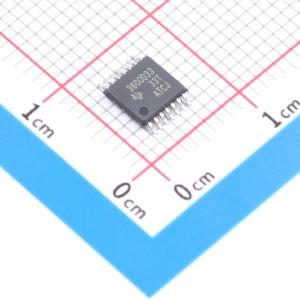

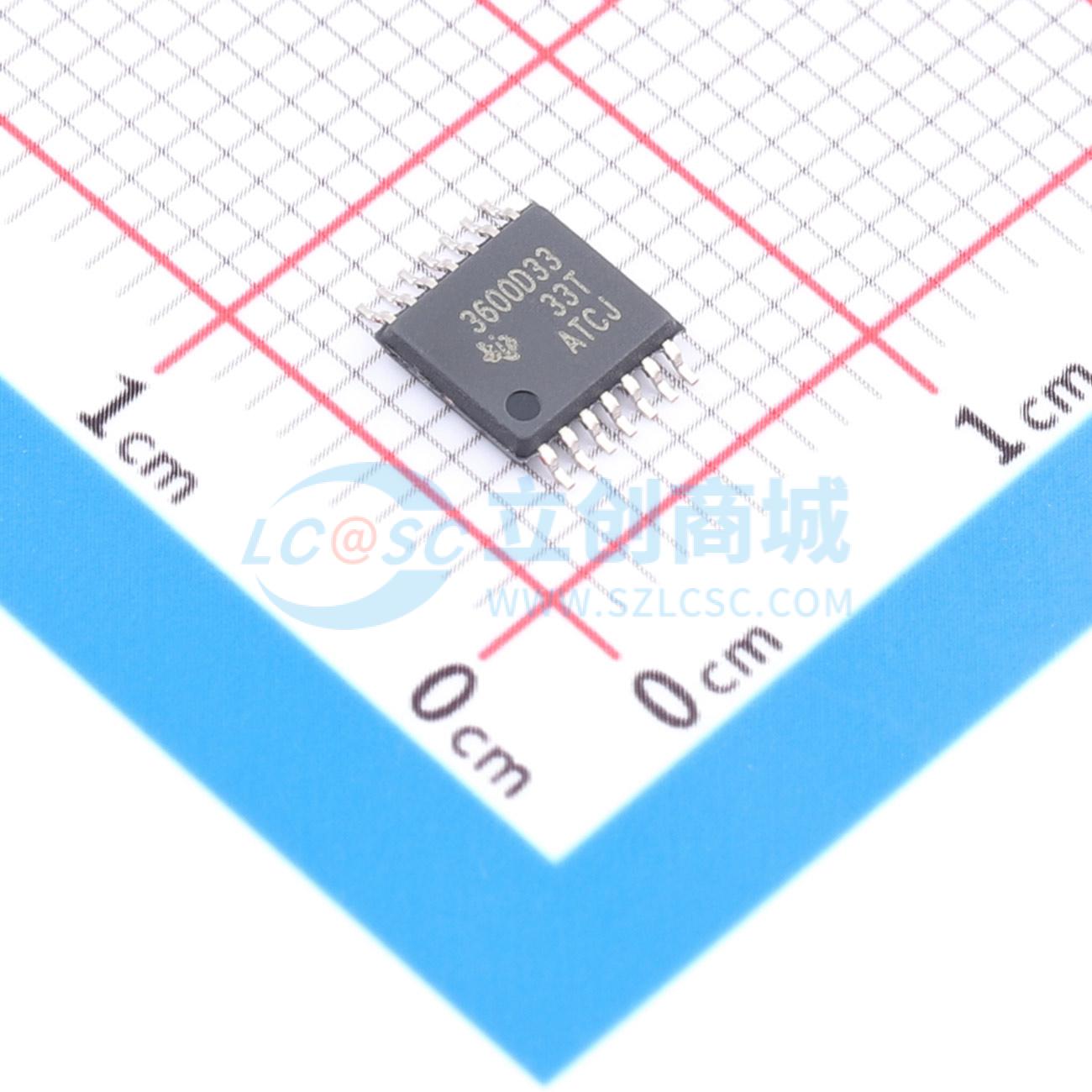

TPS3600D33PWR

TPS3600系列监控电路可监控和控制处理器活动。在电源故障或欠压情况下，TPS3600的备用电池切换功能允许已安装的备用电池为低功耗处理器及其外设供电，且无需事先发出复位信号。 上电期间，当电源电压（VDD或VBAT）高于Vres时，会发出复位信号。此后，电源电压监控器会监控VOUT，只要VOUT保持在阈值电压（VIT）以下，就会使复位输出保持有效状态。内部定时器会延迟输出恢复到无效状态（高电平），以确保系统正确复位。该延迟定时器在VOUT升至阈值电压（VIT）以上后开始计时。若两个电源均出现欠压或电源故障，会检测到电压降至阈值电压（VIT）以下，输出会再次变为有效状态（低电平）。 该产品系列适用于2 V、2.5 V、3.3 V和5 V的电源电压。这些电路采用14引脚TSSOP封装。其工作温度范围为-40°C至85°C。

• 电源电流最大40 μA
• 精密电源电压监控器 - 2.0 V、2.5 V、3.3 V、5.0 V - 可按需提供其他版本
• 带有800 ms超时时间的看门狗定时器
• 备用电池电压可超过VDD
• 带有固定100 ms复位延迟时间的上电复位发生器
• 用于电源故障或低电量监测的电池正常输出电压监控器
• 手动切换至备用电池模式
• 芯片使能选通 - 3 ns（VDD = 5 V时，最大传播延迟）
• 手动复位
• 电池新鲜度封印
• 14引脚TSSOP封装
• 温度范围... -40°C至85°C

• 传真机
• 机顶盒
• 高级语音邮件系统
• 便携式电池供电设备
• 计算机设备
• 高级调制解调器
• 汽车系统
• 便携式长期监测设备
• 销售点设备
