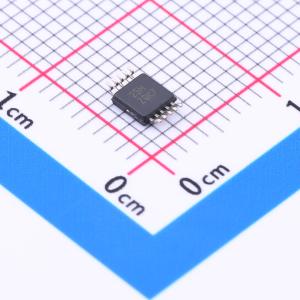

温馨提醒：图片仅供参考，商品以实物为准

TPS3613-01DGSR

TPS3613 01DGSR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3613-01 适用于 RAM 保持模式的可调节电池备份监控器
品牌名称: TI(德州仪器)
商品型号: TPS3613-01DGSR
商品编号: C2066172
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TPS3613 - 01监控电路通过为CMOS RAM的数据保留提供备用电池切换功能，来监控和控制处理器活动。上电期间，当电源电压VDD或VBAT高于1.1 V时，复位信号（RESET和RESET）有效。此后，电源电压监控器通过外部反馈电阻在SENSE引脚处监控VDD，只要SENSE引脚电压保持低于阈值电压VT，复位信号就保持有效。内部定时器会延迟复位状态的释放，以确保系统正确复位。延迟时间从SENSE引脚电压升至阈值电压VT以上后开始计时。当SENSE引脚电压降至VT以下时，复位信号再次变为有效。 TPS3613 - 01采用10引脚MSOP封装，工作温度范围为 - 40°C至 + 85°C。

商品特性

电源电流：最大40 μA
电池电源电流：最大100 nA
电源电压监控范围：
- 可调
- 可根据要求提供其他版本
备用电池电压可超过VDD
具有固定100 ms复位延迟时间的上电复位发生器
高电平有效和低电平有效的复位输出
芯片使能选通：最大传播延迟3 ns（VDD = 5 V时）
10引脚MSOP封装
温度范围： - 40°C至85°C

应用领域

传真机
机顶盒
高级语音邮件系统
便携式电池供电设备
计算机设备
高级调制解调器
汽车系统
便携式长期监控设备
销售点设备

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1.65V~5.5V
	复位有效电平	低电平有效；高电平有效
	阈值电压	-

	属性	参数值
	受监控电压数	1
	手动复位	有
	复位超时	60ms
	工作温度	-40℃~+85℃@(TA)
	功能	备用电池切换
	静态电流(Iq)	40uA
