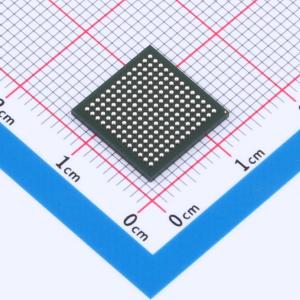

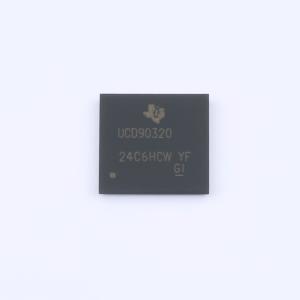

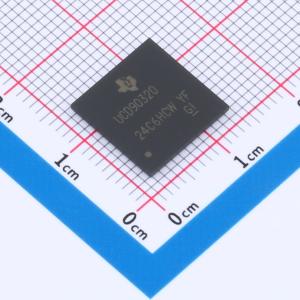

UCD90320ZWST

UCD90320 器件是 32 轨 PMBus™可寻址电源序列发生器和系统管理器，采用 0.8mm 间距 BGA 封装。 24 条集成 ADC 通道 (AMONx) 监视电源电压、电流和温度。在 84 个 GPIO 引脚中，8 个可用作数字监视器(DMONx)，32 个可支持电源 (ENx)，24 个用于裕量调节 (MARx)，16 个用于逻辑 GPO，32 个 GPI 用于级联和系统功能。 32 个 ENx 引脚和 16 个 LGPOx 引脚可配置为电平有效驱动或开漏输出。 非易失性事件记录功能可在电源断电后保存故障事件。黑盒故障记录功能会在首次发生故障后保存所有电源轨和 I/O 引脚的状态。凭借级联功能，通过一条 SYNC_CLK 引脚连接即可轻松管理多达 128 个电压轨。 FAULT 引脚可以协调级联器件，使其对故障做出同步响应。引脚选择电源轨状态功能使用多达 3 个 GPI 控制多达八个用户定义的电源状态。这些状态可实现高级配置和电源接口(ACPI) 规范中列出的系统低功耗模式。 TI Fusion Digital Power™设计软件是一款基于 PC 的直观图形用户界面 (GUI)，可对所有系统工作参数进行配置、存储和监视。

• 可对 24 个电压轨和 8 个数字轨进行排序、监视和裕度调节
• 过压 (OV)、欠压 (UV)、过流 (OC)、欠流 (UC)、过热、超时以及通用输入 (GPI) 触发的故障
• 提供灵活的排序开启/关闭相关性、延时、布尔逻辑和通用输入输出 (GPIO) 配置以支持复杂的排序应用
• 四个适用于自适应电压识别 (AVID) 稳压器的电源轨配置文件
• 高精度闭环裕度调节
• 主动微调功能，可改善电源轨输出电压精度
• 高级非易失性事件记录功能，可协助系统调试单一事件故障记录（100 个条目）峰值记录黑盒故障记录，用于在首次发生故障时保存所有电源轨和 I/O 引脚的状态
• 可轻松级联多达 4 个电源序列发生器并加以协调以提供故障响应
• 可编程的看门狗定时器和系统复位
• 引脚选择电源轨状态
• 符合 PMBus™1.2 标准

• 工业和自动测试设备 (ATE)
• 电信及网络设备
• 服务器和存储系统
• 需要对多个电源轨进行排序和监视的系统
