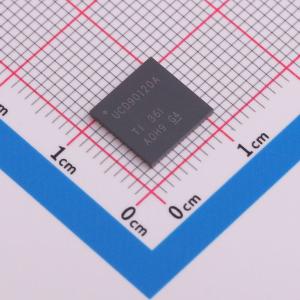

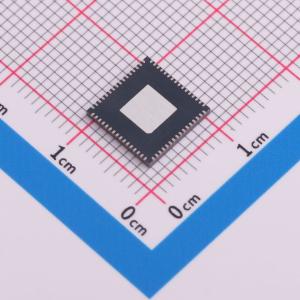

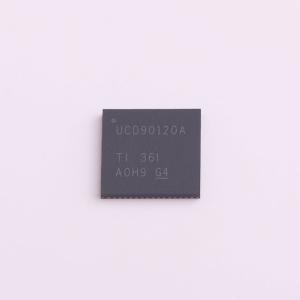

温馨提醒：图片仅供参考，商品以实物为准

UCD90120ARGCR

支持ACPI的12轨电源序列发生器和监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 运用引脚选择电压轨状态功能可实现特定的电源状态。该功能允许使用多达3个GPI来启用和停用任意电压轨。对于执行系统低功耗模式及用于硬件设备的高级配置和电源接口(ACPI) 规范而言，这一点是很有用处的。
品牌名称: TI(德州仪器)
商品型号: UCD90120ARGCR
商品编号: C2068210
商品封装: VQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

运用引脚选择电压轨状态功能可实现特定的电源状态。该功能允许使用多达3个GPI来启用和停用任意电压轨。对于执行系统低功耗模式及用于硬件设备的高级配置和电源接口(ACPI) 规范而言，这一点是很有用处的。

UCD90120A是一款12轨PMBus/I²C可寻址电源排序器和监视器。该器件集成了一个12位ADC，此ADC可监视多达12个电源电压输入。26个GPIO引脚可被用于电源启用，加电复位信号，外部中断，级联，或者其它系统功能。这些引脚中的12个引脚提供PWM功能。凭借这些引脚，UCD90120A支持裕度调节以及通用PWM功能。

这个融合数字电源™设计人员软件用于器件配置。这款基于PC的图形用户界面(GUI) 提供了一种用于配置，存储和监视所有系统操作参数的直观界面。

商品特性

可对12个电压轨进行监视及排序
所有电压轨每400μs进行一次采样
具有2.5V，0.5%内部VREF的12位ADC
排序基于时间，电压轨及引脚相关性
每个监控器具有4个可编程欠压和过压阈值
每个监视器可提供非易失性误差及峰值日志记录（多达12个故障详细表目）
可编程的看门狗计时器和系统复位
灵活的数字I/O配置引脚选择电压轨状态
多相位PWM时钟发生器
时钟频率为15.259kHz至125MHz
能够为同步开关模式电源配置独立的时钟输出
JTAG和I²C/SMBus/PMBus接口

应用领域

工业用/自动测试设备（ATE）
电信及网络设备
服务器和存储系统
任何需要对多个电源轨进行排序和监控的系统

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏；推挽
	工作电压	3V~3.6V
	复位有效电平	低电平有效
	阈值电压	-

	属性	参数值
	受监控电压数	12
	手动复位	有
	看门狗定时器	有
	复位超时	2us
	工作温度	-40℃~+125℃@(Tj)
