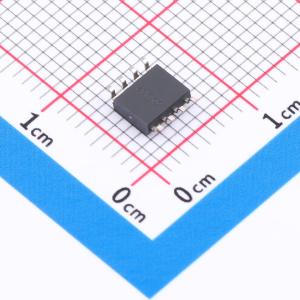

TPS3307-18MDREP

TPS3307-xx系列是一系列微功耗电源电压监控器，主要用于需要多种电源电压的基于DSP和处理器的系统中的电路初始化。 TPS3307-18和TPS3307-33分别用于监控三种独立的电源电压：3.3 V/1.8 V/可调电压和5 V/3.3 V/可调电压。可调的SENSE输入允许监控任何大于1.25 V的电源电压。 各种电源电压监控器旨在监控标称电源电压，如下表所示。 上电期间，当电源电压VDD高于1.1 V时，RESET信号有效。此后，电源电压监控器监控SENSEn输入，并在SENSEn保持低于阈值电压VIT+时，保持RESET信号有效。 内部定时器会延迟RESET输出恢复到非激活状态（高电平），以确保系统正确复位。延迟时间tD = 200 ms，在所有SENSEn输入都高于阈值电压VIT+后开始计时。当任何SENSE输入的电压降至阈值电压VIT-以下时，RESET输出再次变为有效（低电平）。 TPS3307-xx系列器件包含一个手动复位输入MR。MR为低电平时，会使RESET信号有效。除了低电平有效的RESET输出外，TPS3307-xx系列还提供高电平有效的RESET输出。 这些器件有8引脚MSOP或标准8引脚SO封装可供选择，工作温度范围为-55°C至125°C。

• 受控基线 - 单一组装/测试地点，单一制造地点
• 扩展的温度性能范围为-55°C至125°C
• 增强的制造资源减少（DMS）支持
• 增强的产品变更通知
• 合格认证
• 静电放电（ESD）保护：符合MIL-STD-883方法3015标准，超过2000 V；采用机器模型（ΔC = 200 pF，R = 0）时超过200 V
• 用于基于DSP和处理器的系统的三重监控电路
• 具有200 ms固定延迟时间的上电复位发生器，无需外部电容
• 温度补偿电压基准
• 最大电源电流为40 μA
• 电源电压范围：2 V至6 V
• 当VDD ≥ 1.1 V时，定义RESET输出
• SO-8和MSOP-8封装
