温馨提醒：图片仅供参考，商品以实物为准

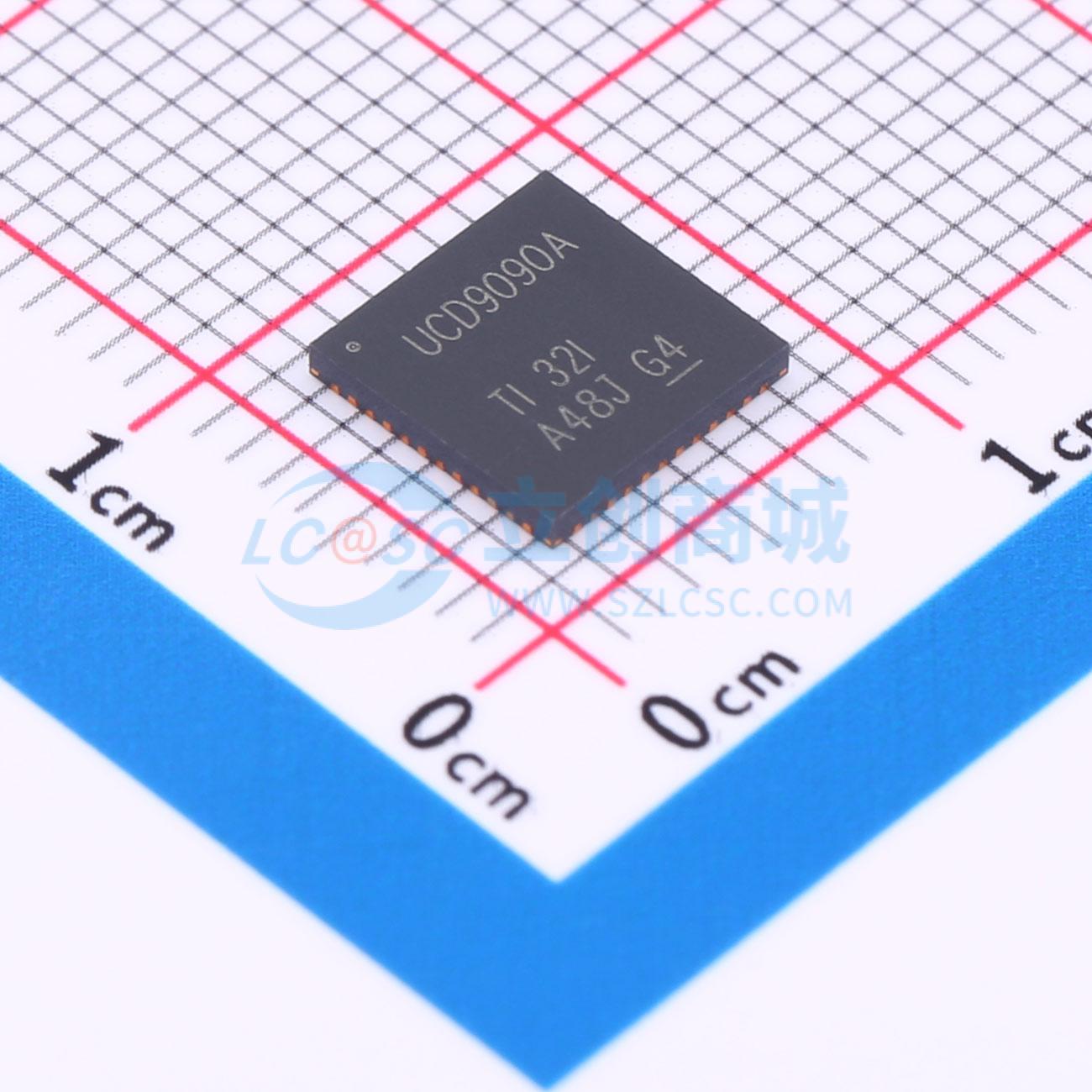

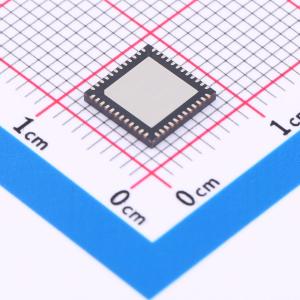

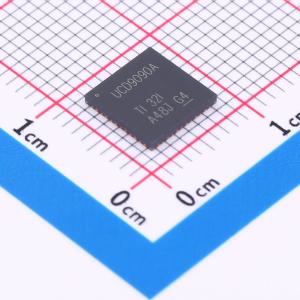

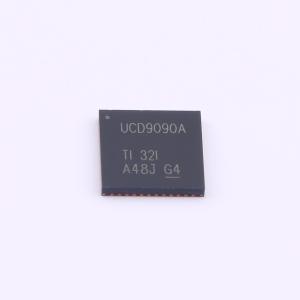

UCD9090ARGZR

品牌名称: TI(德州仪器)
商品型号: UCD9090ARGZR
商品编号: C2068640
商品封装: HVQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.1956克(g)

商品参数

商品概述

UCD9090A 是一款 10 轨 PMBus/I2C 可寻址电源排序器和监视器。该器件集成一个 12 位 ADC，用于监测多达 10 个电源电压输入。通用输入输出 (GPIO) 引脚共有 23 个，分别可用于电源使能、上电复位信号、外部中断、级联或者其他系统功能。其中的 10 个 GPIO 引脚提供 PWM 功能。利用这些引脚，UCD9090A 支持裕度调节以及通用 PWM 功能。运用引脚选择电压轨状态功能可实现特定的电源状态。该功能允许使用多达 3 个 GPI 来启用和停用任意电压轨。对于执行系统低功耗模式及用于硬件器件的高级配置和电源接口 (ACPI) 规范而言，这一点是很有用处的。 TI Fusion Digital Power 设计师软件供器件配置之用。这款基于 PC 的图形用户界面 (GUI) 提供了一种用于配置、存储和监视所有系统操作参数的直观界面。

商品特性

可对 10 个电压轨进行监控和排序
所有电压轨每 400 μs 进行一次采样
具有 2.5V、0.5% 内部 VREF 的 12 位 ADC
排序基于时间、电压轨及引脚相关性
每个监控器具有 4 个可编程欠压和过压阈值
每个监控器可提供非易失性误差及峰值日志记录（多达 26 个故障详细条目）
可对 10 个电压轨进行闭环裕度调节
裕度输出可调节轨电压以匹配用户定义的裕度阈值
可编程的看门狗计时器和系统复位
灵活的数字 I/O 配置
响应并监视由 GPI 触发的故障
可轻松级联多个电源序列发生器并加以协调以提供故障响应
引脚选择电压轨状态
可级联多个器件
多相位 PWM 时钟发生器
时钟频率为 15.259 kHz 至 125 MHz
能够为同步开关模式电源配置独立的时钟输出
JTAG 和 I2C/SMBus/PMBus 接口

应用领域

工业和自动测试设备 (ATE)
电信及网络设备
服务器和存储系统
任何需要对多个电源轨进行排序和监控的系统

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	复位有效电平	低电平有效
	阈值电压	-

	属性	参数值
	受监控电压数	10
	手动复位	有
	看门狗定时器	有
	复位超时	2us
	工作温度	-40℃~+125℃@(Tj)
