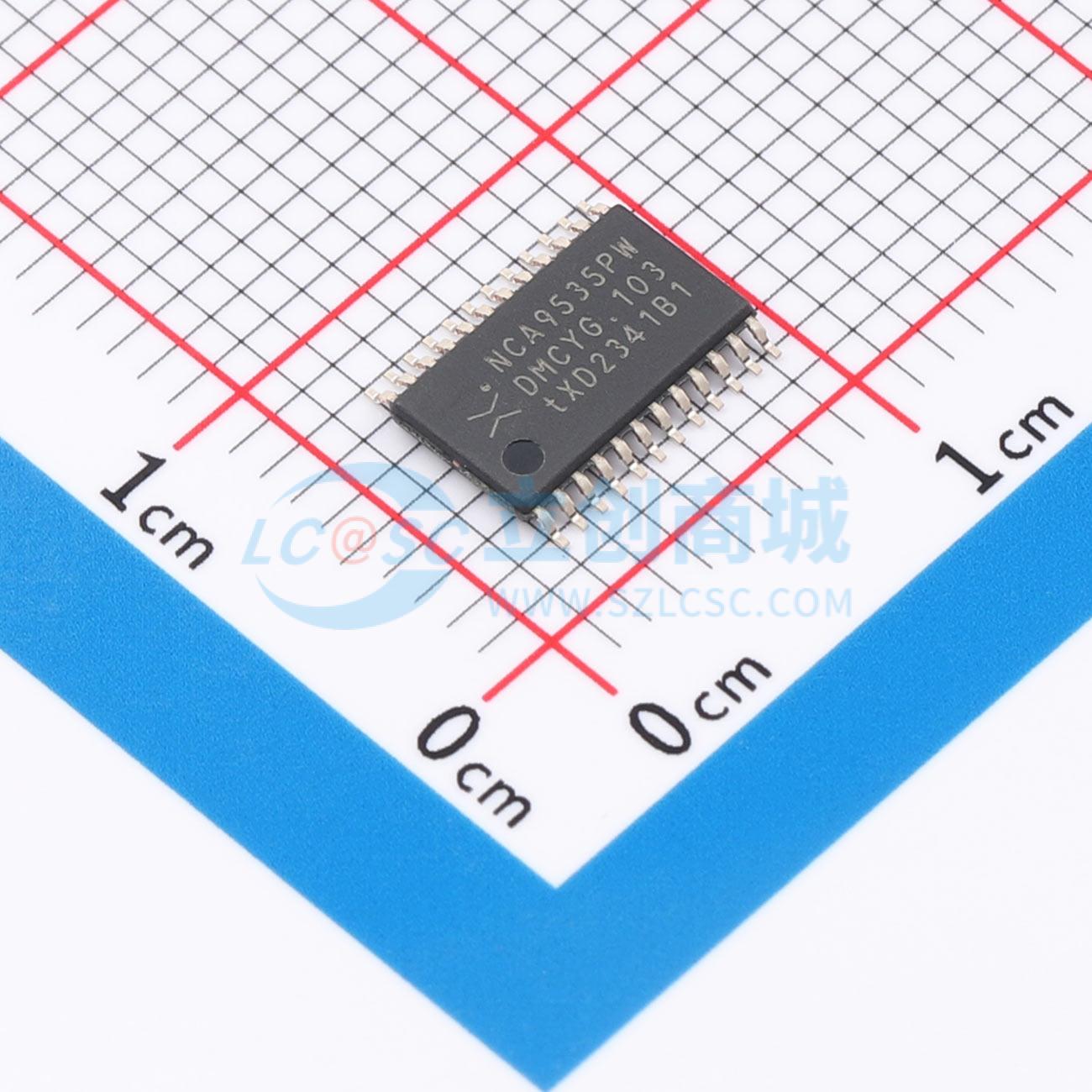

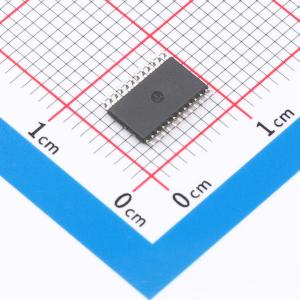

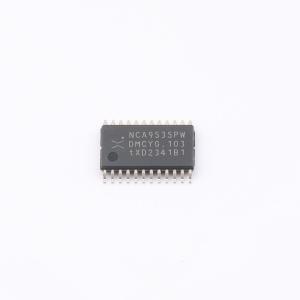

温馨提醒：图片仅供参考，商品以实物为准

NCA9535PWJ

低电压16位I2C和SMBus低功耗I/O扩展器，带中断输出和配置寄存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 提供16位通用输入/输出（GPIO）扩展，适用于I²C总线/SMBus应用。设计用于1.65V至5.5V的宽电压范围，并带有中断功能。当需要额外的IO且尽量减少互连时，可提供优雅的解决方案，例如在ACPI电源开关、传感器、按钮、LED和风扇控制中。包含一组8位输入、输出、配置和极性反转寄存器
品牌名称: Nexperia(安世)
商品型号: NCA9535PWJ
商品编号: C20235689
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.205克(g)

商品参数

	属性	参数值
	支持设备数量	8
	静态电流(Iq)	-
	输出高电平(VOH)	-
	输出低电平(VOL)	-
	功能特性	内置LED驱动；复位功能；级联与地址扩展
	工作电压	1.65V~5.5V
	工作温度	-40℃~+85℃

商品概述

NCA9535为I²C总线/SMBus应用提供16位通用输入/输出（GPIO）扩展。它设计用于1.65 V至5.5 V的宽电压范围，并带有中断功能。恩智浦（Nexperia）的GPIO扩展器在需要额外IO的同时能将互连保持在最低限度，例如在ACPI电源开关、传感器、按钮、LED和风扇控制中提供了一种优雅的解决方案。NCA9535包含一组8位输入、输出、配置和极性反转寄存器。上电时，所有IO默认设置为输入。每个IO可以通过更改配置寄存器中的相应位配置为输入或输出。每个输入或输出的数据存储在相应的输入或输出寄存器中。极性反转寄存器可以编程以反转输入寄存器的极性。NCA9535具有一个漏极开路中断输出，当任何一个GPIO与其对应的输入端口寄存器状态发生变化时，该输出将被激活。上电复位将寄存器设置为默认值并初始化设备状态机。NCA9535有三个地址引脚A0、A1和A2，可用于配置设备的I²C总线从地址。它允许最多八个设备共享同一I²C总线/SMBus。

商品特性

I²C总线到并行端口扩展器
工作电源电压范围为1.65 V至5.5 V
低待机电流消耗：最大2.5 μA
施密特触发器动作允许SCL和SDA输入处的缓慢输入转换，并具有更好的开关噪声抗扰度，典型Vhys = 0.10 × VCC
SCL和SDA输入上有噪声滤波器
5 V耐受I/O
16个I/O引脚，上电时配置为输入状态
漏极开路低电平有效中断输出（INT）
400 kHz快速模式I²C总线
内部上电复位
上电无毛刺
锁存输出，最大驱动能力为25 mA，可直接驱动LED
闩锁性能超过每JESD78标准、II类的100 mA
ESD保护：HBM ANSI/ESDA/JEDEC JS - 001 2类超过2000 V；CDM ANSI/ESDA/JEDEC JS - 002 C3类超过1000 V
提供封装：TSSOP24和HWQFN24
工作温度范围为 - 40°C至 + 85°C

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O 数量	-
	是否有中断输出	有中断输出
	输出类型	-
	灌电流(IOL)	25mA
	拉电流(IOH)	10mA
	时钟频率(fc)	400kHz
