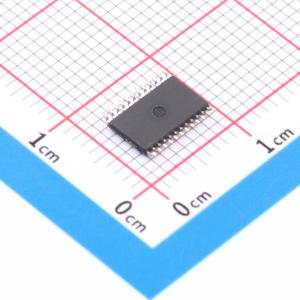

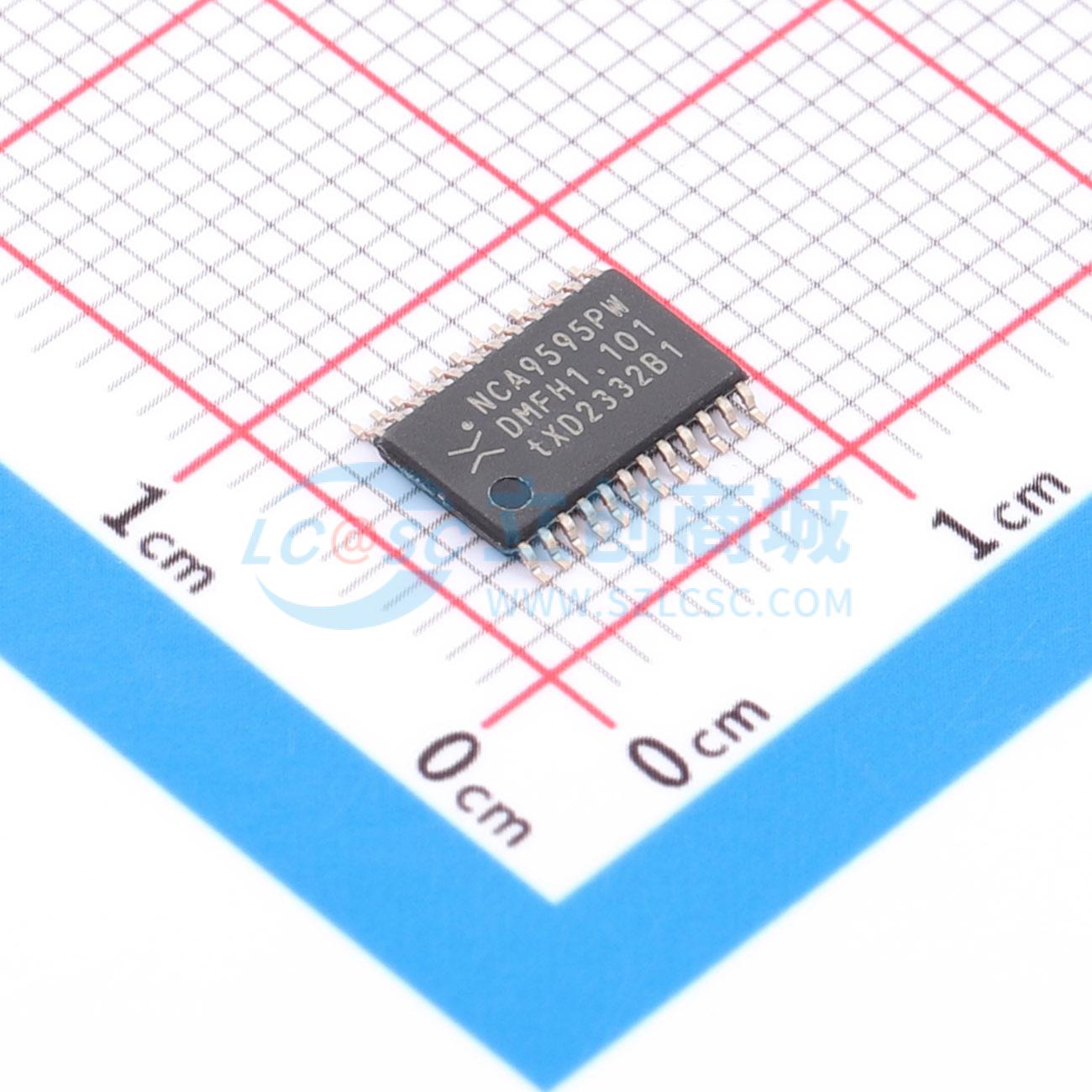

NCA9595PWJ

NCA9595为I²C总线/SMBus应用提供16位通用输入/输出（GPIO）扩展。它设计用于1.65 V至5.5 V的宽电压范围，GPIO上有中断和默认上拉电阻。当需要额外的IO且保持互连最少时，恩智浦（Nexperia）的GPIO扩展器提供了一个优雅的解决方案，例如在ACPI电源开关、传感器、按钮、LED和风扇控制中。NCA9595包含一组8位输入、输出、配置、极性反转和配置上拉寄存器。上电时，所有IO默认设置为输入。每个IO可以通过更改配置寄存器中的相应位配置为输入或输出。每个输入或输出的数据存储在相应的输入或输出寄存器中。极性反转寄存器可以编程以反转输入寄存器的极性。通过对配置上拉寄存器进行编程，可以断开上拉电阻。NCA9595具有一个开漏中断输出，当任何一个GPIO与其相应的输入端口寄存器状态发生变化时，该输出被激活。上电复位将寄存器设置为默认值并初始化设备状态机。NCA9595有三个地址引脚A0、A1和A2，可用于配置设备的I²C总线从地址。它允许最多八个设备共享同一I²C总线/SMBus。

• I²C总线到并行端口扩展器
• 工作电源电压范围为1.65 V至5.5 V
• 低待机电流消耗：最大2.5 μA
• 施密特触发器动作允许SCL和SDA输入的缓慢输入转换和更好的开关噪声抗扰度
• Vhys（典型值） = 0.10 × VCC
• SCL和SDA输入上有噪声滤波器
• 5 V容忍I/O
• 16个I/O引脚，上电时配置为输入状态，带有弱可配置上拉电阻
• 开漏低电平有效中断输出（INT）
• 400 kHz快速模式I²C总线
• 内部上电复位
• 配置上拉寄存器以禁用GPIO上的上拉电阻
• 上电无毛刺
• 锁存输出，最大驱动能力为25 mA，可直接驱动LED
• 闩锁性能超过每JESD78标准II类的100 mA
• ESD保护：HBM ANSI/ESDA/JEDEC JS - 001 2类超过2000 V；CDM ANSI/ESDA/JEDEC JS - 002 C3类超过1000 V
• 工作温度范围为 - 40°C至 + 85°C
