PCA9535PWJ

PCA9535为I²C总线/SMBus应用提供16位通用输入/输出（GPIO）扩展。它设计用于2.3 V至5.5 V的宽电压范围，并带有中断功能。当需要额外的IO且同时将互连保持在最低水平时，恩智浦（Nexperia）的GPIO扩展器提供了一种优雅的解决方案，例如在ACPI电源开关、传感器、按钮、LED和风扇控制中。PCA9535包含一组8位输入、输出、配置和极性反转寄存器。上电时，所有IO默认设置为输入。通过更改配置寄存器中的相应位，每个IO都可以配置为输入或输出。每个输入或输出的数据存储在相应的输入或输出寄存器中。极性反转寄存器可以编程为反转输入寄存器的极性。PCA9535具有一个开漏中断输出，当任何一个GPIO与其相应的输入端口寄存器状态发生变化时，该输出将被激活。上电复位将寄存器设置为默认值，并初始化设备状态机。PCA9535有三个地址引脚A0、A1和A2，可用于配置设备的I²C总线从地址。它允许最多八个设备共享同一I²C总线/SMBus。

• I²C总线到并行端口扩展器
• 工作电源电压范围为2.3 V至5.5 V
• 超低待机电流消耗：最大1 μA
• 施密特触发器动作允许缓慢的输入转换，并在SCL和SDA输入处具有更好的开关噪声抗扰度
• 典型的Vhys = 0.10 × VCC
• SCL和SDA输入上有噪声滤波器
• 5 V耐受的I/O
• 16个I/O引脚，上电时配置为输入状态
• 开漏低电平有效中断输出（INT）
• 400 kHz快速模式I²C总线
• 内部上电复位
• 上电无毛刺
• 锁存输出，最大驱动能力为25 mA，可直接驱动LED
• 闩锁性能超过每JESD78 Class II 100 mA
• ESD保护：HBM ANSI/ESDA/JEDEC JS - 001 Class 2超过2000 V；CDM ANSI/ESDA/JEDEC JS - 002 Class C3超过1000 V

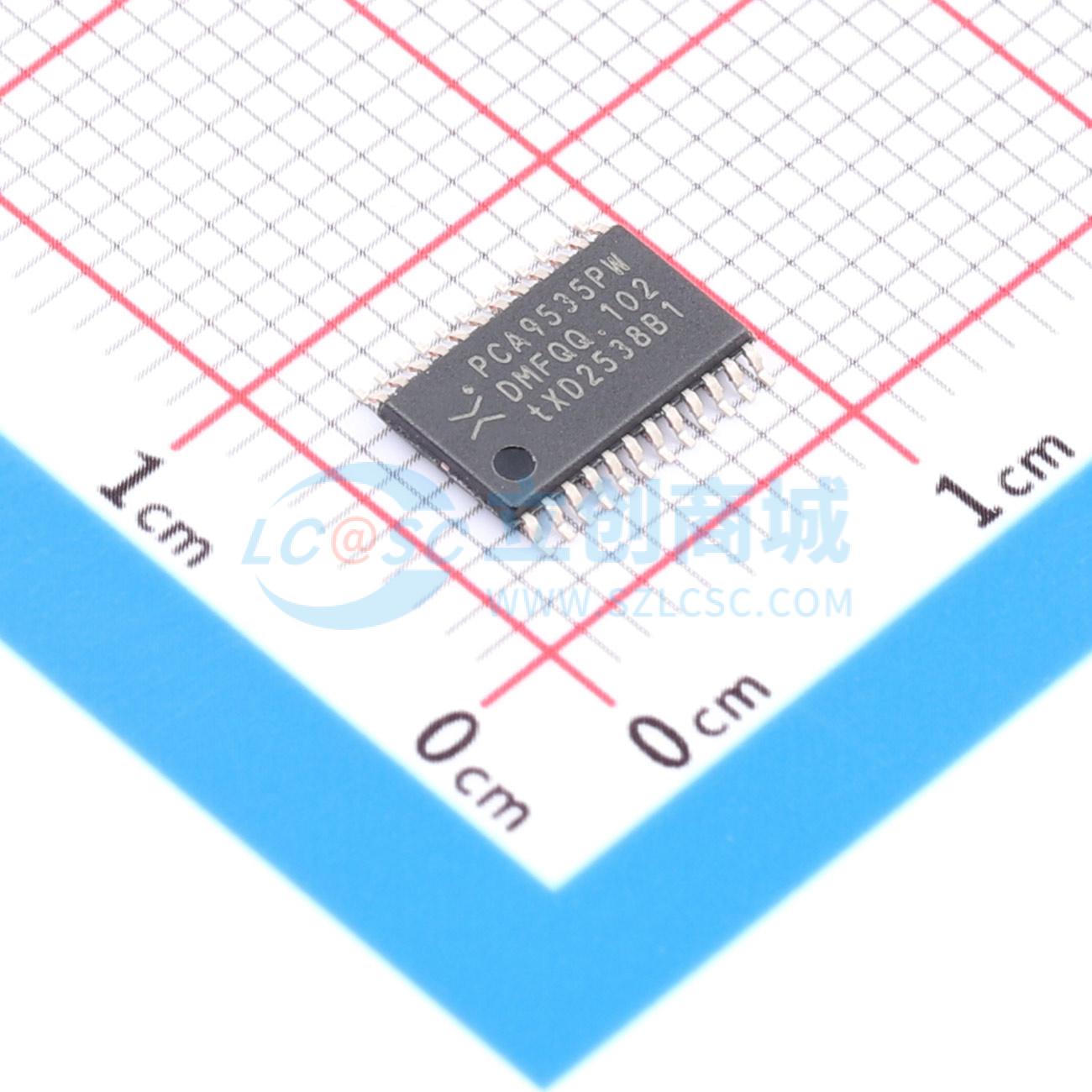

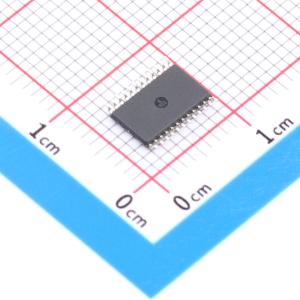

• TSSOP24封装：塑料薄收缩小外形封装；24引脚；主体宽度4.4 mm
• 工作温度范围为 - 40 °C至 + 85 °C
