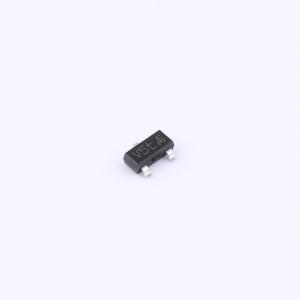

温馨提醒：图片仅供参考，商品以实物为准
PESD12VL2BT-QR
低电容双双向ESD保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低电容双双向静电放电 (ESD) 保护二极管，采用小型 SOT23 表面贴装器件 (SMD) 塑料封装，旨在保护两条信号线免受 ESD 和其他瞬态损害。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD12VL2BT-QR
- 商品编号
- C20235743
- 商品封装
- TO-236AB
- 包装方式
- 编带
- 商品毛重
- 0.024233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16.7V | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | ESD |
商品概述
采用小型SOT23表面贴装器件（SMD）塑料封装的低电容双双向静电放电（ESD）保护二极管，旨在保护两条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 两条线路的ESD保护
- 最大峰值脉冲功率：P_PPM = 200 W
- 低钳位电压：V_CL = 37 V
- 小型SMD塑料封装
- 超低泄漏电流：I_RM = 1 nA
- 高达30 kV的ESD保护
- IEC 61000-4-2，4级（ESD）
- IEC 61000-4-5（浪涌）；I_PPM = 5 A
- 符合AEC-Q101标准，推荐用于汽车应用
应用领域
- 计算机及外设
- 音频和视频设备
- 手机及配件
- 通信系统
- 便携式电子设备
- SIM卡保护
