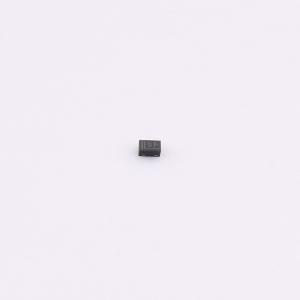

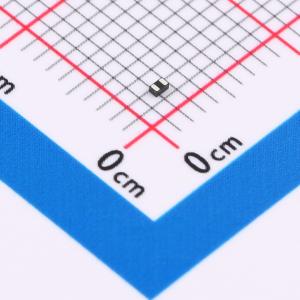

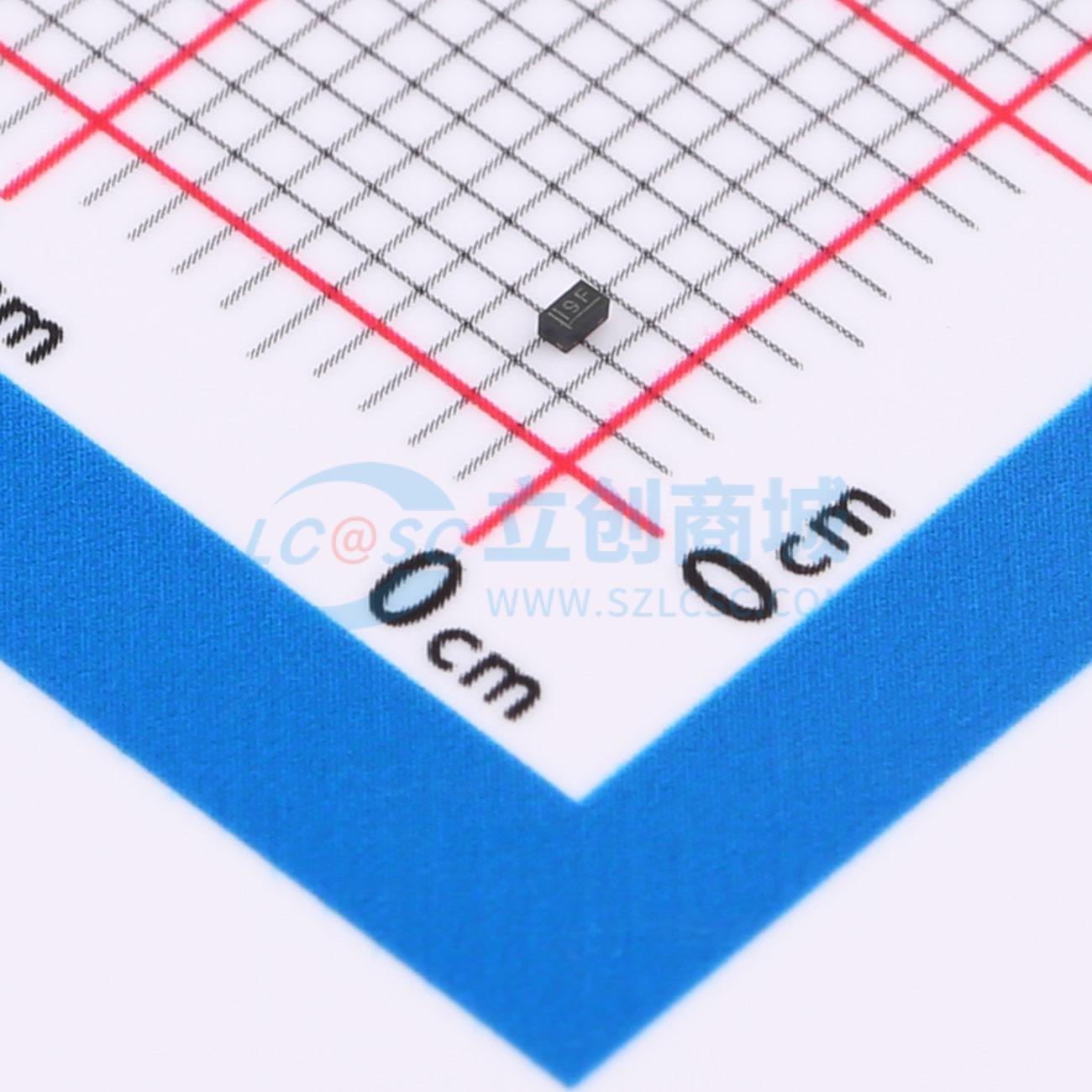

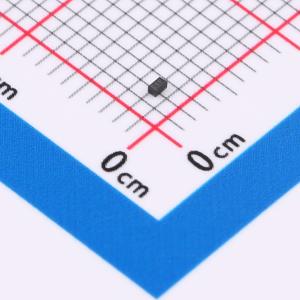

温馨提醒：图片仅供参考，商品以实物为准
PESD1IVN24L-QYL
双向ESD保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD保护器件采用无铅超小型DFN1006-2 (SOD882)表面贴装器件(SMD)塑料封装，旨在保护汽车车内网络总线免受静电放电(ESD)和其他瞬态电压的损害。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD1IVN24L-QYL
- 商品编号
- C20235748
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 42V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 击穿电压 | 30.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 14pF |
商品概述
采用无引脚超小型DFN1006-2（SOD882）表面贴装器件（SMD）塑料封装的ESD保护器件，旨在保护汽车车内网络总线免受静电放电（ESD）和其他瞬态现象造成的损坏。
商品特性
- 反向关断电压：VRWM = 24 V
- 低钳位电压：在IPP = 3.5 A时，VCL = 33 V
- 高达30 kV的ESD保护（IEC 61000-4-2）
- 高达30 kV的ESD保护（ISO 10605：C = 330 pF，R = 330 Ω）
- 超低泄漏电流：IRM = 1 nA
- 通过AEC-Q101认证，推荐用于汽车应用
应用领域
- 汽车环境中车内网络线路的ESD保护
- CAN
- LIN
- FlexRay
- SENT
