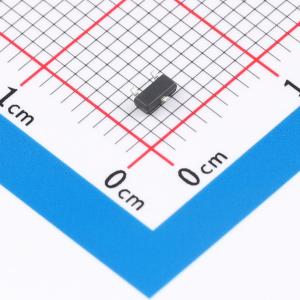

温馨提醒：图片仅供参考，商品以实物为准
PESD2USB5UVT-QR
汽车信息娱乐系统ESD保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车静电放电保护装置采用小型SOT23（TO-236AB）表面贴装器件（SMD）塑料封装，旨在保护两条汽车车内网络总线免受静电放电（ESD）和其他瞬态现象的损害。该产品特别适用于多媒体应用，如USB、HDMI等。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2USB5UVT-QR
- 商品编号
- C20235772
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 3.4V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 11V | |
| 反向电流(Ir) | 50nA | |
| 类型 | ESD | |
| Cj-结电容 | 0.76pF |
商品概述
采用小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装的汽车静电放电（ESD）保护器件，旨在保护两条汽车车内网络总线线路免受静电放电（ESD）和其他瞬态现象造成的损坏。该产品尤其适用于USB、HDMI等多媒体应用的保护。
商品特性
- 反向关断电压：VRWM = 5 V
- 低钳位电压：IPP = 8 A时，VCL = 2.4 V
- 高达22 kV的ESD保护（IEC 61000 - 4 - 2）
- 超低电容：Cd = 0.76 pF
- 高达22 kV的ESD保护（ISO 10605；C = 150 pF；R = 330 Ω）
- 高温性能：Tj = 175 ℃
- 通过AEC - Q101认证/汽车级
应用领域
- 汽车环境中车内网络线路的ESD保护
- 信息娱乐应用，如USB2.0、HDMI、DisplayPort、eSATA和LVDS
- 汽车视听监视器、显示器和摄像头
- 串行解串器：GMSL、FPD - Link、LVDS
