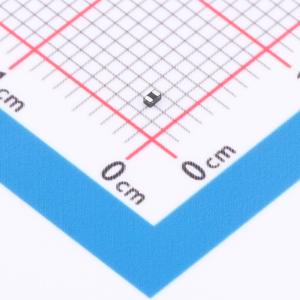

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0S1UL-QYL
单向ESD保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单向静电放电（ESD）保护二极管，采用SOD882无铅超小型表面贴装器件（SMD）塑料封装，旨在保护一条信号线免受ESD和其他瞬态损害。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0S1UL-QYL
- 商品编号
- C20235797
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.2V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 152pF |
商品概述
采用SOD882无引脚超小型表面贴装器件（SMD）塑料封装的单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 超小型SMD塑料封装
- 单线路ESD保护
- 最大脉冲峰值功率：PPPM = 150 W
- 低钳位电压：VCL = 20 V
- 超低漏电流：|RM = 100 nA
- 高达30 kV的ESD保护
- IEC 61000 - 4 - 2；4级（ESD）
- IEC 61000 - 4 - 5；（浪涌）；lPPM = 15 A
- 符合AEC - Q101标准，推荐用于汽车应用
应用领域
- 计算机及外围设备
- 音频和视频设备
- 并行端口
- 通信系统
- 高速数据线
