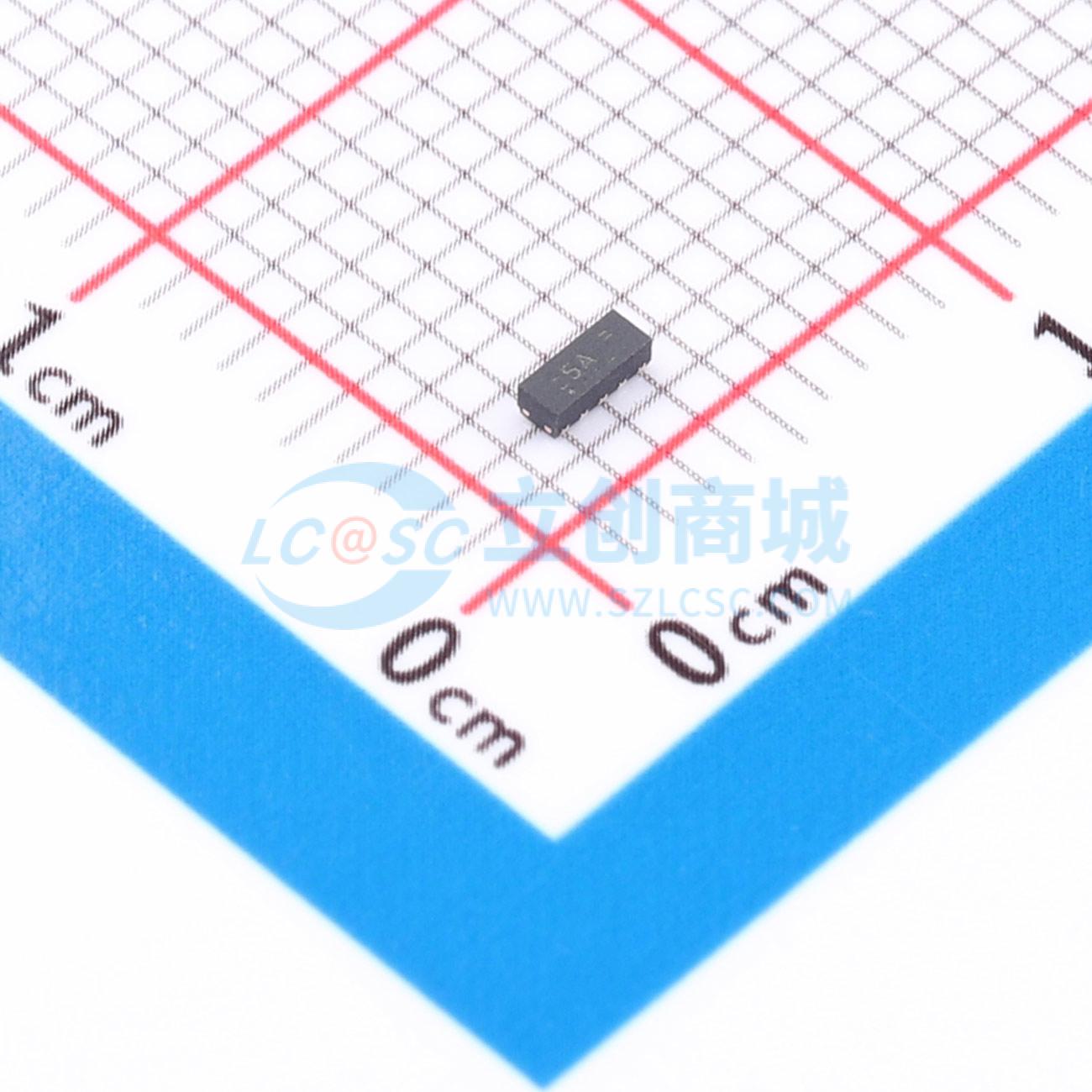

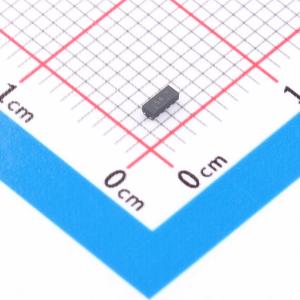

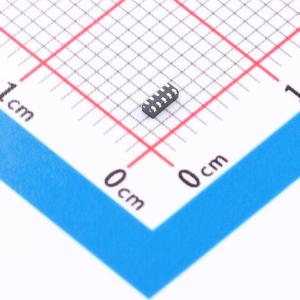

温馨提醒：图片仅供参考，商品以实物为准

PESD4USB5BTBS-QX

高速接口的ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 此双向 ESD 保护器件旨在保护高速接口，如 10 Gbps 的 SuperSpeed USB 3.2、HDMI、DisplayPort、外部串行高级技术附件 (eSATA)、低压差分信号 (LVDS) 和千兆多媒体串行链路 (GMSL) 串行器/解串器 (SerDes) 免受静电放电 (ESD) 的影响。该器件采用无铅小型 DFN2510D-10 (SOT1176D) 塑料封装，具有侧焊盘 (SWF)，可进行自动光学检测 (AOI)。该器件可提供高达 15kV 的 ESD 保护，超过 IEC61000-4-2 4 级标准，并符合 ISO10605 标准。
品牌名称: Nexperia(安世)
商品型号: PESD4USB5BTBS-QX
商品编号: C20235789
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

这款双向ESD保护器件旨在保护高速接口，如10 Gbps的SuperSpeed USB 3.2、HDMI、DisplayPort、外部串行高级技术附件（eSATA）、低压差分信号（LVDS）以及千兆多媒体串行链路（GMSL）串行器/解串器（SerDes）免受静电放电（ESD）影响。该器件采用无引脚小型DFN2510D - 10（SOT1176D）塑料封装，具有可侧焊侧翼（SWF），便于自动光学检测（AOI）。该器件可提供高达15 kV的ESD保护，超过IEC61000 - 4 - 2 4级标准，并符合ISO10605标准。

商品特性

为USB 2.0和10 Gbps的SuperSpeed USB 3.2、HDMI、DisplayPort、eSATA和LVDS提供系统级ESD保护
每个通道的线路电容仅为0.3 pF
出色的系统保护：极深的回滞特性与0.5 Ω的动态电阻相结合
ESD保护等级高达±15 kV（IEC 61000 - 4 - 2，4级；ISO10605）
匹配的0.5 mm走线间距和可侧焊侧翼（SWF），便于AOI
设计友好的“直通式”信号路由
符合AEC - Q101标准，推荐用于汽车应用

应用领域

信息娱乐应用：USB 2.0、10 Gbps的SuperSpeed USB 3.2、HDMI 2.0、HDBaseT
汽车影音显示器、显示屏和摄像头
串行器/解串器：GMSL、FPD - Link、LVDS

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	5.5V
	峰值脉冲电流(Ipp)	7A@8/20us
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	1nA
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.24pF
