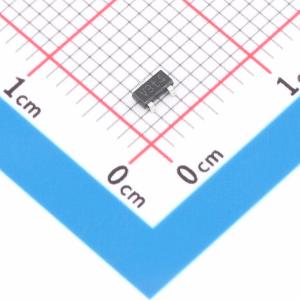

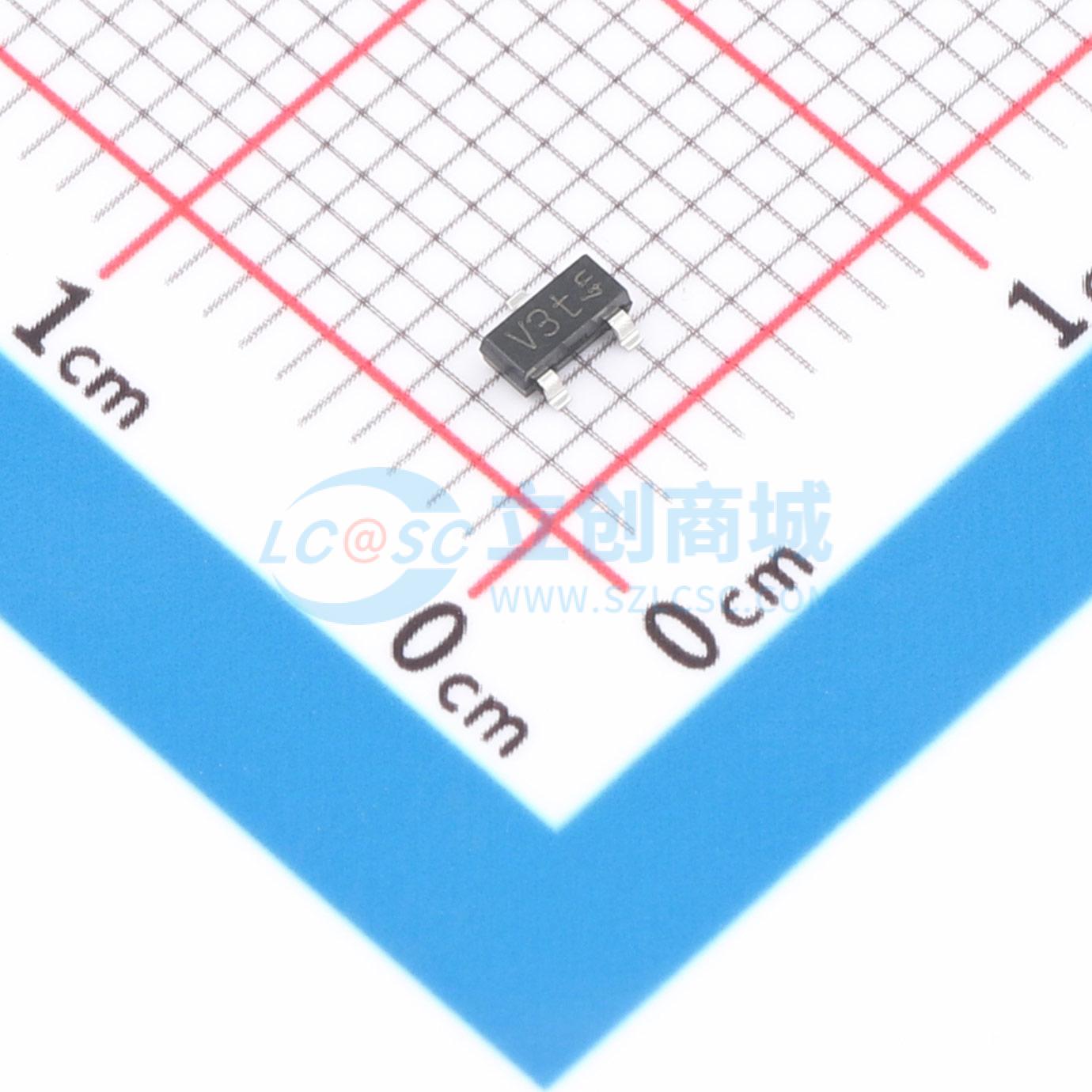

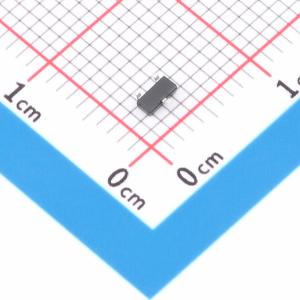

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3L2BT-QR
双向ESD 3.3V截止 峰值浪涌电流：15A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低电容双双向静电放电（ESD）保护二极管，采用SOT23小型表面贴装器件（SMD）塑料封装，旨在保护两条信号线免受ESD和其他瞬态损害。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3L2BT-QR
- 商品编号
- C20235779
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.4V | |
| 反向电流(Ir) | 90nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 101pF |
商品概述
低电容双双向静电放电（ESD）保护二极管，采用SOT23小型表面贴装器件（SMD）塑料封装，旨在保护两条信号线免受ESD和其他瞬态损害。
商品特性
- 两条线路的ESD保护
- 最大峰值脉冲功率：PPM = 350 W
- 低钳位电压：VCL = 26 V
- 小型SMD塑料封装
- 超低泄漏电流：IRM = 90 nA
- 高达30 kV的ESD保护
- 符合IEC 61000 - 4 - 2，4级（ESD）
- 符合IEC 61000 - 4 - 5（浪涌）；IPP = 15 A
- 符合AEC - Q101标准，推荐用于汽车应用
应用领域
- 计算机及外围设备
- 音频和视频设备
- 手机及配件
- 通信系统
- 便携式电子设备
- SIM卡保护
