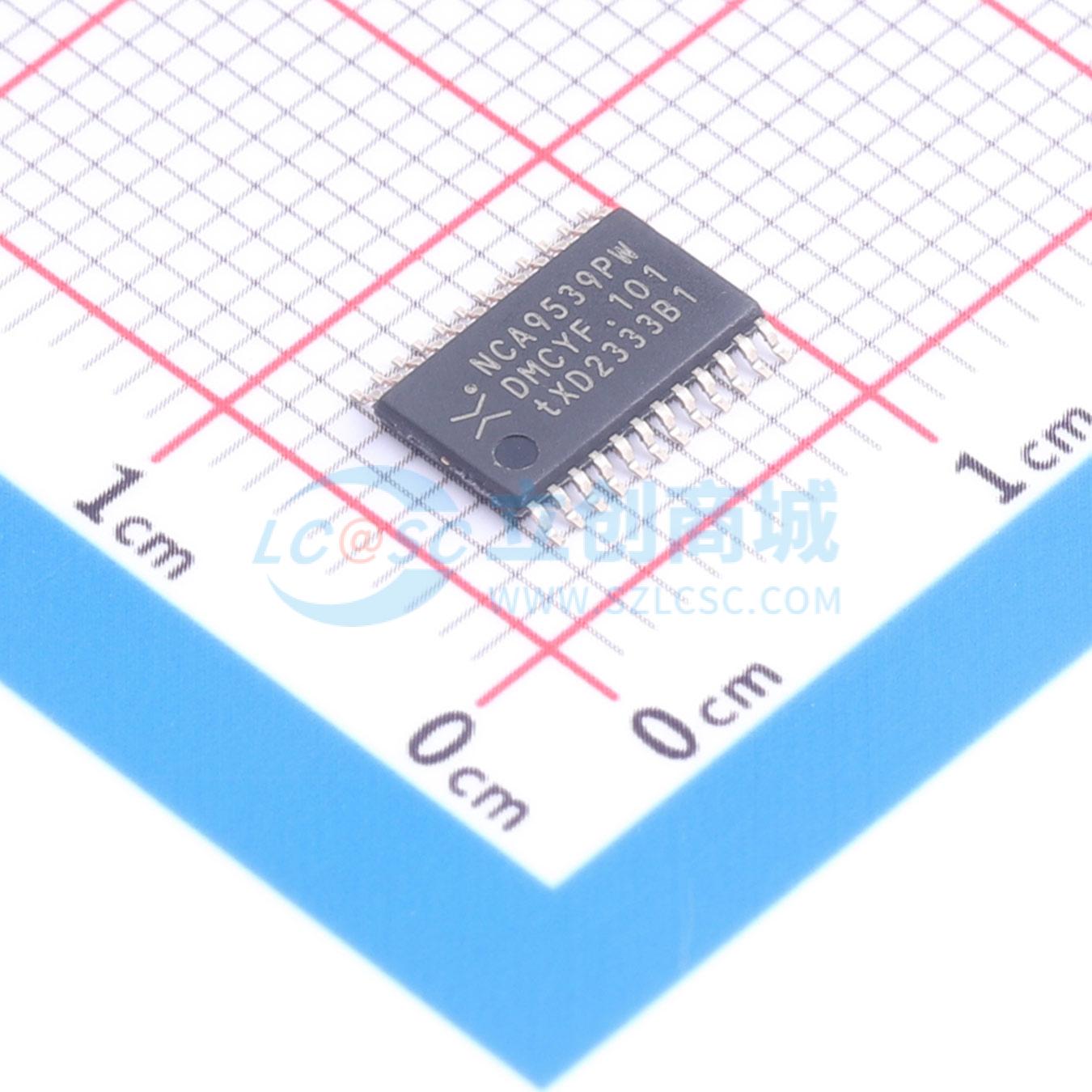

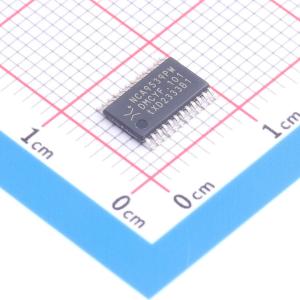

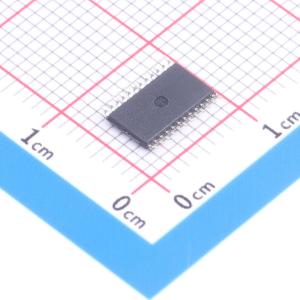

NCA9539PWJ

NCA9539为I²C总线/SMBus应用提供16位通用输入/输出（GPIO）扩展，并带有中断和复位功能。它设计用于1.65 V至5.5 V的宽电压范围。当需要额外的IO且同时将互连保持在最低水平时，恩智浦（Nexperia）的GPIO扩展器提供了一个优雅的解决方案，例如在ACPI电源开关、传感器、按钮、LED和风扇控制中。NCA9539包含一组8位输入、输出、配置和极性反转寄存器。上电时，所有IO默认设置为输入。通过更改配置寄存器中的相应位，每个IO可以配置为输入或输出。每个输入或输出的数据存储在相应的输入或输出寄存器中。极性反转寄存器可以编程以反转读取寄存器的极性。NCA9539具有一个漏极开路中断输出，当任何一个GPIO与其相应的输入端口寄存器状态不同时，该输出被激活。INT可以连接到微控制器的中断输入。通过在这条线上发送中断信号，远程IO可以在不必通过I²C总线通信的情况下，通知微控制器其端口上是否有输入数据。因此，NCA9539可以保持为一个简单的从设备。上电复位将寄存器设置为默认值并初始化设备状态机。RESET引脚可以通过保持低电平有效来实现相同的复位功能，而无需进行掉电/上电循环。在RESET输入再次变为高电平之前，状态机和寄存器处于默认状态。该输入需要上拉至VCC。NCA9539有两个地址引脚A0和A1，可用于配置设备的I²C总线从地址。它允许最多四个设备共享同一I²C总线/SMBus。

• I²C总线到并行端口扩展器
• 工作电源电压范围为1.65 V至5.5 V
• 低待机电流消耗：最大2.5 μA
• 施密特触发器动作允许缓慢的输入转换，并在SCL和SDA输入处具有更好的开关噪声抗扰性
• 典型Vhys = 0.10 × VCC
• SCL和SDA输入上有噪声滤波器
• 5 V耐受I/O
• 16个I/O引脚，上电时配置为输入状态
• 漏极开路低电平有效中断输出（INT）
• 用于将NCA9539复位到默认值的复位输入（RESET）
• 400 kHz快速模式I²C总线
• 内部上电复位
• 上电无毛刺
• 锁存输出，最大驱动能力为25 mA，可直接驱动LED
• 闩锁性能超过每JESD78标准II类的100 mA
• ESD保护：HBM ANSI/ESDA/JEDEC JS - 001 2类超过2000 V；CDM ANSI/ESDA/JEDEC JS - 002 C3类超过1000 V
• 提供的封装：TSSOP24和HWQFN24
• 工作温度范围为 - 40 °C至 + 85 °C
