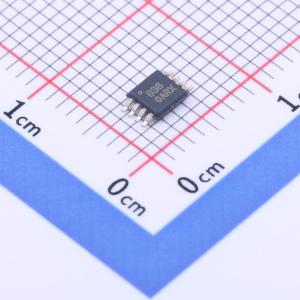

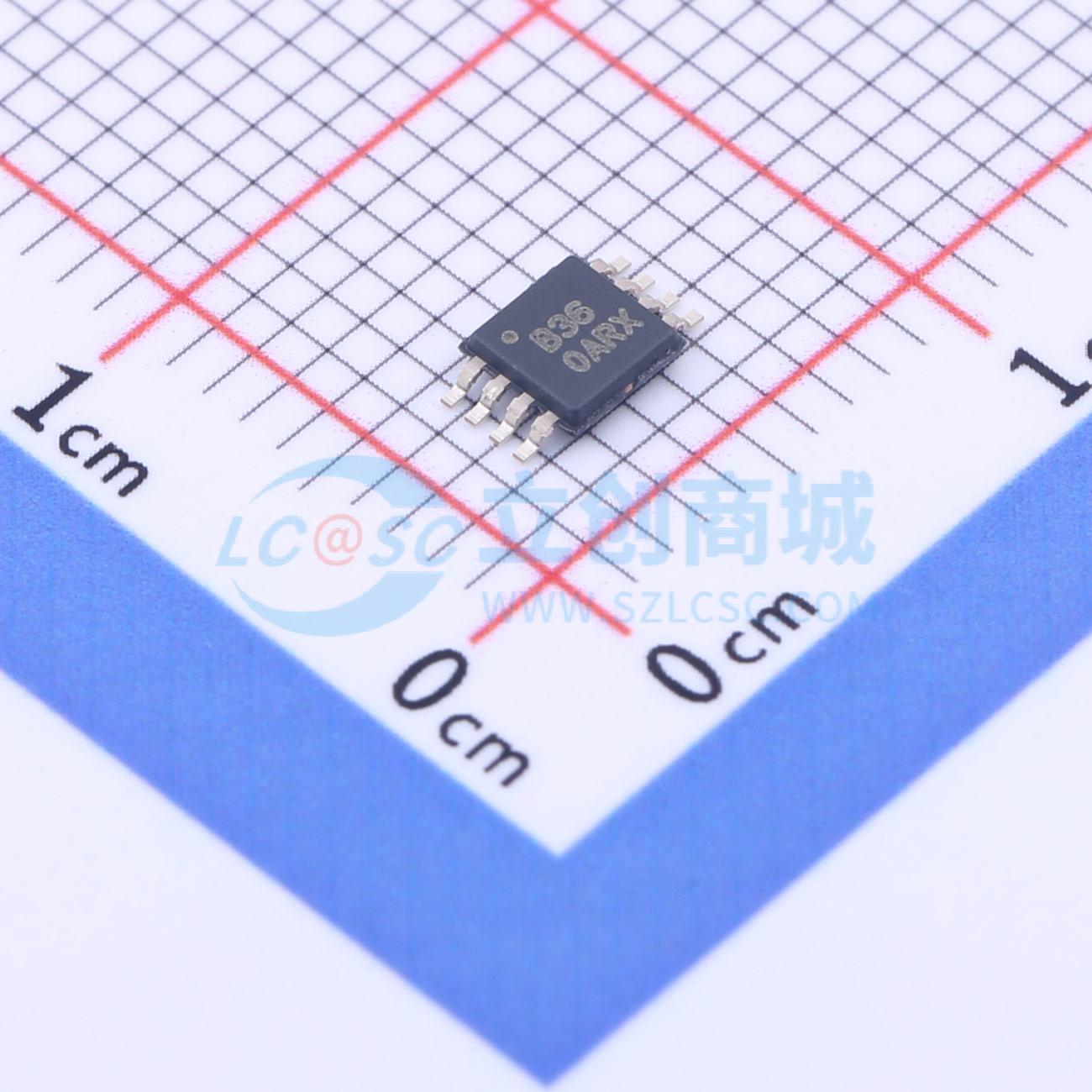

温馨提醒：图片仅供参考，商品以实物为准
OPA2336EA/2K5
单电源微功耗CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2336 MicroAmplifier 系列单电源微功耗 CMOS 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2336EA/2K5
- 商品编号
- C2057987
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 100kHz | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 125uV | |
| 共模抑制比(CMRR) | 90dB | |
| 压摆率(SR) | 0.03V/us | |
| 输出电流 | 5mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 静态电流(Iq) | 20uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.3V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 1pA |
商品概述
OPA336系列微功耗CMOS运算放大器专为电池供电应用而设计。它们采用单电源供电，工作电压低至2.1V。输出为轨到轨，在100kΩ负载下，摆动至电源的3mV以内。共模范围扩展至负电源，非常适合单电源应用。单、双、四版本具有相同的规格，以实现最大的设计灵活性。
除了尺寸小和静态电流低（20μA）之外，它们还具有低偏移电压（125μV最大值）、低输入偏置电流（1pA）和高开环增益（115dB）。双和四设计具有完全独立的电路，以实现最低的串扰和无交互影响。
OPA336封装为微型SOT23-5表面贴装和SO-8表面贴装。OPA2336有微型MSOP-8表面贴装、SO-8表面贴装和DIP-8封装。OPA4336封装为节省空间的SSOP-16表面贴装。所有器件均在-40°C至+85°C范围内规定，工作温度范围为-55°C至+125°C。可在www.ti.com下载宏模型，用于设计分析。
应用领域
- 电池供电仪器
- 便携设备
- 高阻抗应用
- 光电二极管前置放大器
- 精密积分器
- 医疗仪器
- 测试设备
