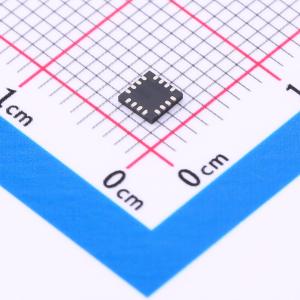

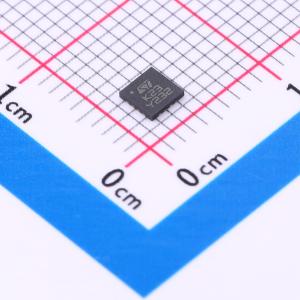

TSX564IQ4T
微功耗(235uA)16V CMOS四路运算放大器,GBP 900kHz
- SMT扩展库
- 嘉立创SMT补贴
- 品牌名称ST(意法半导体)
商品型号
TSX564IQ4T商品编号
C2057996商品封装
QFN-16(3x3)包装方式
编带
商品毛重
0.08克(g)
商品参数
属性 | 参数值 | |
---|---|---|
商品目录 | 运算放大器 | |
放大器数 | 四路 | |
最大电源宽度(Vdd-Vss) | 16V | |
轨到轨 | 轨到轨输入 | |
增益带宽积(GBP) | 900kHz | |
输入失调电压(Vos) | 1mV | |
输入失调电压温漂(Vos TC) | 12uV/℃ |
属性 | 参数值 | |
---|---|---|
压摆率(SR) | 1.1V/us | |
输入偏置电流(Ib) | 1pA | |
噪声密度(eN) | 27nV/√Hz@10kHz | |
共模抑制比(CMRR) | 78dB | |
输出电流 | 92mA | |
工作温度 | -40℃~+125℃ |
详细信息
- 特性
规格
- 低功耗: 在 5 V 下典型值为 235 µA
- 供电电压: 3 V 至 16 V
- 增益带宽积: 典型值为 900 kHz
- 低偏移电压:
- “A”版本: 最大值为 600 µV
- 标准版本: 最大值为 1 mV
- 低输入偏置电流: 典型值为 1 pA
- 高静电放电耐受性: 4 kV
- 温度范围: -40 至 125 °C
- 汽车级认证
- 提供微型封装:
- SOT23-5
- DFN8 2 mm x 2 mm
- MiniSO8
- QFN16 3 mm x 3 mm
- TSSOP14
产品规格
ST(意法半导体)_DS9079 微功耗、宽带宽(900 kHz)、16 V CMOS 运算放大器 5.0(英文)
查看详情
应用手册
ST(意法半导体)_AN5161 信号调理用于旋转变压器 1.0(英文)
查看详情
技术文档
ST(意法半导体)_如何将低电压精密运算放大器的性能扩展到高压高侧电流检测应用 1.0(英文)
查看详情
用户手册
ST(意法半导体)_UM0065 标准线性产品宏观模型用户手册 1.0(英文)
查看详情
Design Notes & Tips
ST(意法半导体)_DT0073 基于 X-NUCLEO-IKA01A1 扩展板 1.0 的光学心率监测(英文)
查看详情
简报
ST(意法半导体)_意法半导体汽车应用模拟产品 11.2017(英文)
查看详情
ST(意法半导体)_运算放大器中的精度指的是什么?(英文)
查看详情
选型指南
ST(意法半导体)_ST 模拟片高性能运算放大器和比较器,是耐用、坚固及性能方面的最佳选择 1.0(英文)
查看详情
手册
ST(意法半导体)_运算放大器快速参考指南 1.0(中文)
查看详情
ST(意法半导体)_运算放大器:性能、稳健性和先进技术 1.0(英文)
查看详情
ST(意法半导体)_智能工业产品与解决方案 3.1(中文)
查看详情
梯度价格
嘉立创贴片惊喜价格立即查看
梯度
售价
折合1圆盘
1+¥12.34
10+¥12.05
30+¥11.86
优惠活动
库存总量
(单位:个)广东仓
15
江苏仓
0
SMT仓
15
购买数量(3000个/圆盘,最小起订量 1 个 )
个
起订量:1 个3000个/圆盘
近期成交3单
