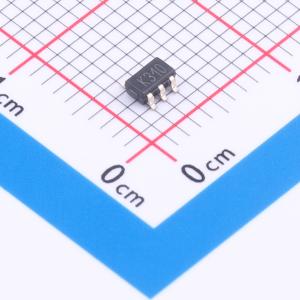

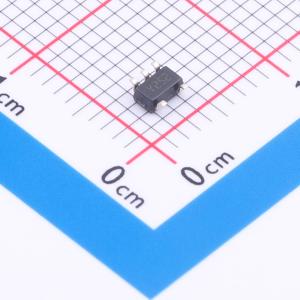

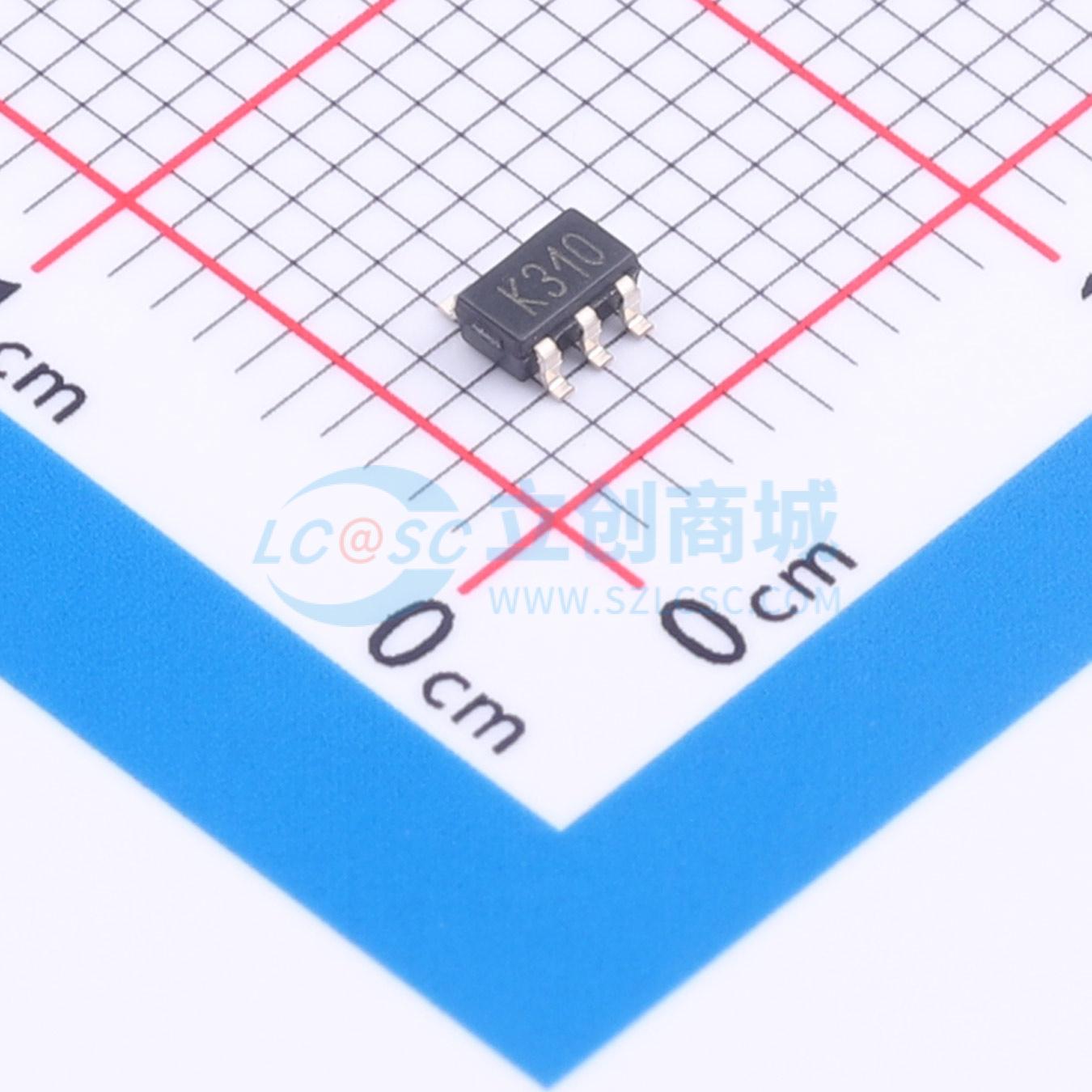

TSH80IYLT
支持待机的轨到轨视频运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TSH8x系列提供单通道、双通道和四通道运算放大器，具备高视频性能，拥有大带宽、低失真和出色的电源电压抑制能力。这些放大器还具有大输出电压摆幅和高输出电流能力，可驱动标准的150 Ω负载。这些放大器可在4.5至12 V的单电源或双电源电压下工作，并在5 V（±2.5 V）和10 V（±5 V）电源下进行测试
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSH80IYLT
- 商品编号
- C2058008
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 带宽(-3db) | 87MHz | |
| 压摆率(SR) | 104V/us | |
| 微分增益 | 0.5% | |
| 微分相位 | 0.5deg | |
| 输入失调电压(Vos) | 12000uV | |
| 输入偏置电流(Ib) | 6uA | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 12V | |
| 单电源 | 4.5V~12V | |
| 双电源(Vee ~ Vcc) | ±5V | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 共模抑制比(CMRR) | 97dB | |
| 增益带宽积(GBP) | 65MHz | |
| 静态电流(Iq) | 8200uA |
| 安装类型 | 表面贴装型 |
| 放大器类型 | 通用 |
| 电流-供电 | 9.8mA |
| -3db带宽 | 100MHz |
| 电流-输出/通道 | 55mA |
| 压摆率 | 118V/?s |
| 电流-输入偏置 | 6?A |
| 电压-输入补偿 | 800?V |
| 输出类型 | 满摆幅 |
| 封装/外壳 | SC-74A，SOT-753 |
| 工作温度 | -40°C ~ 85°C |
| 电压-供电，单/双?(±) | 4.5V ~ 12V，±2.25V ~ 6V |
| 供应商器件封装 | SOT-23-5 |
| 电路数 | 1 |
| 增益带宽积 | 65MHz |
