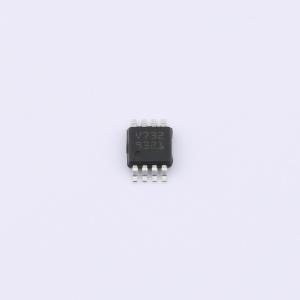

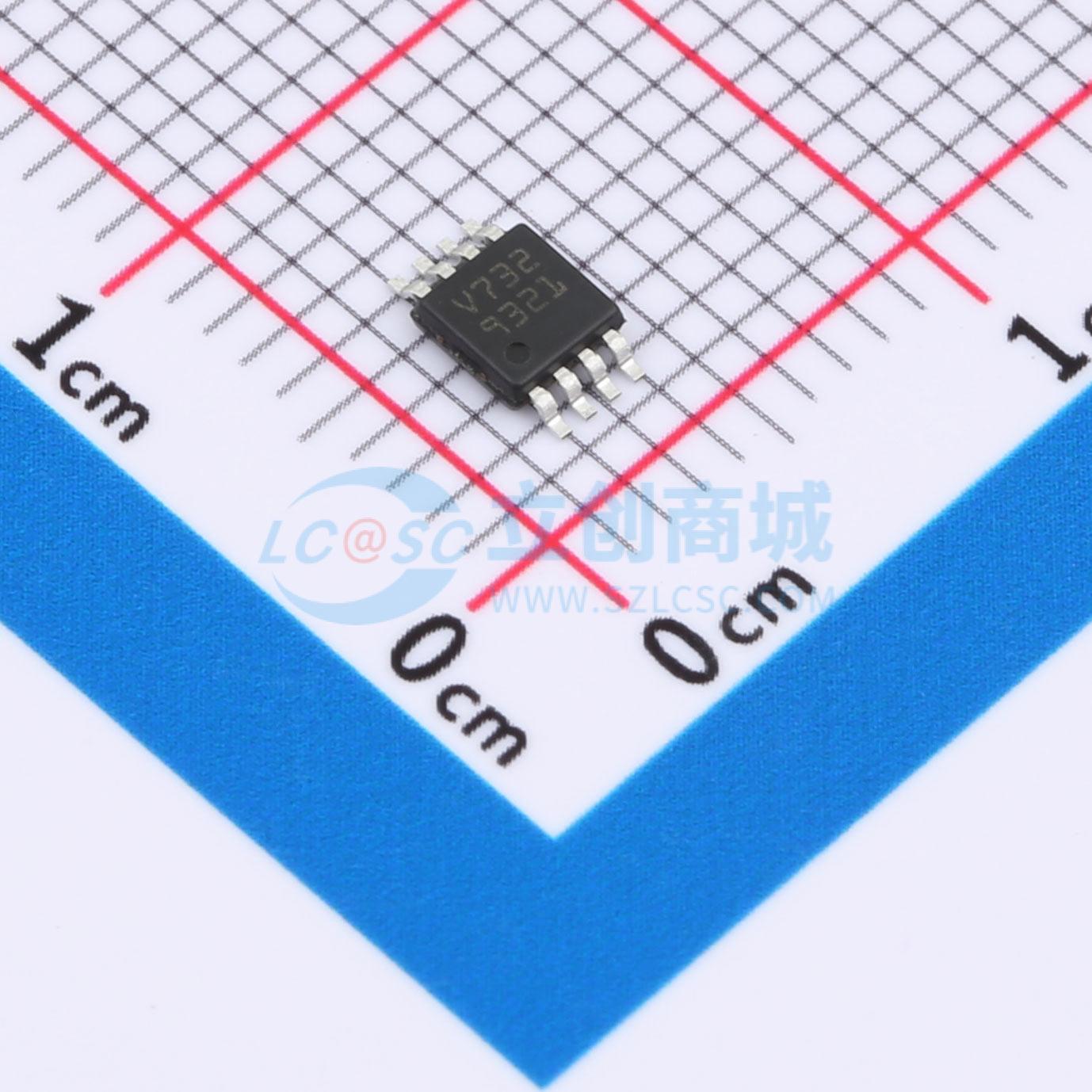

TSV732IST
高精度（Vio低于200uV）微功耗（60uA）5V CMOS双路运算放大器，GBP 900kHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高精度（Vio低于200μV）微功耗（60uA）5V CMOS双路运算放大器，GBP 900kHz
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSV732IST
- 商品编号
- C2057997
- 商品封装
- MiniSO-8
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 900kHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 4.5uV/℃ | |
| 压摆率(SR) | 350V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 58uA | |
| 输出电流 | 7mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TSV73x系列单、双、四通道运算放大器支持低电压工作，具备轨到轨输入和输出功能，精度良好（25℃时输入失调电压低于200μV）。这些器件采用5V CMOS技术，在5V电压下典型功耗为60μA，同时拥有典型900kHz的增益带宽积，输入偏置电流极低。单通道版本（TSV731）、双通道版本（TSV732）和四通道版本（TSV734）采用小型工业封装。这些特性使其适用于传感器接口、电池供电和便携式应用以及有源滤波场景。
商品特性
- 低失调电压：最大200μV
- 低功耗：5V时60μA
- 低电源电压范围：1.5V至5.5V
- 增益带宽积：典型900kHz
- 低输入偏置电流：典型1pA
- 轨到轨输入和输出
- EMI硬化运算放大器
- 高ESD耐受：4kV HBM
- 扩展温度范围：-40至+125℃
- 无需校准即可获得更高精度
- 节能
- 低电压电池下保证运行
应用领域
- 电池供电应用
- 便携式设备
- 信号调理
- 有源滤波
- 医疗仪器
- 传感器接口
