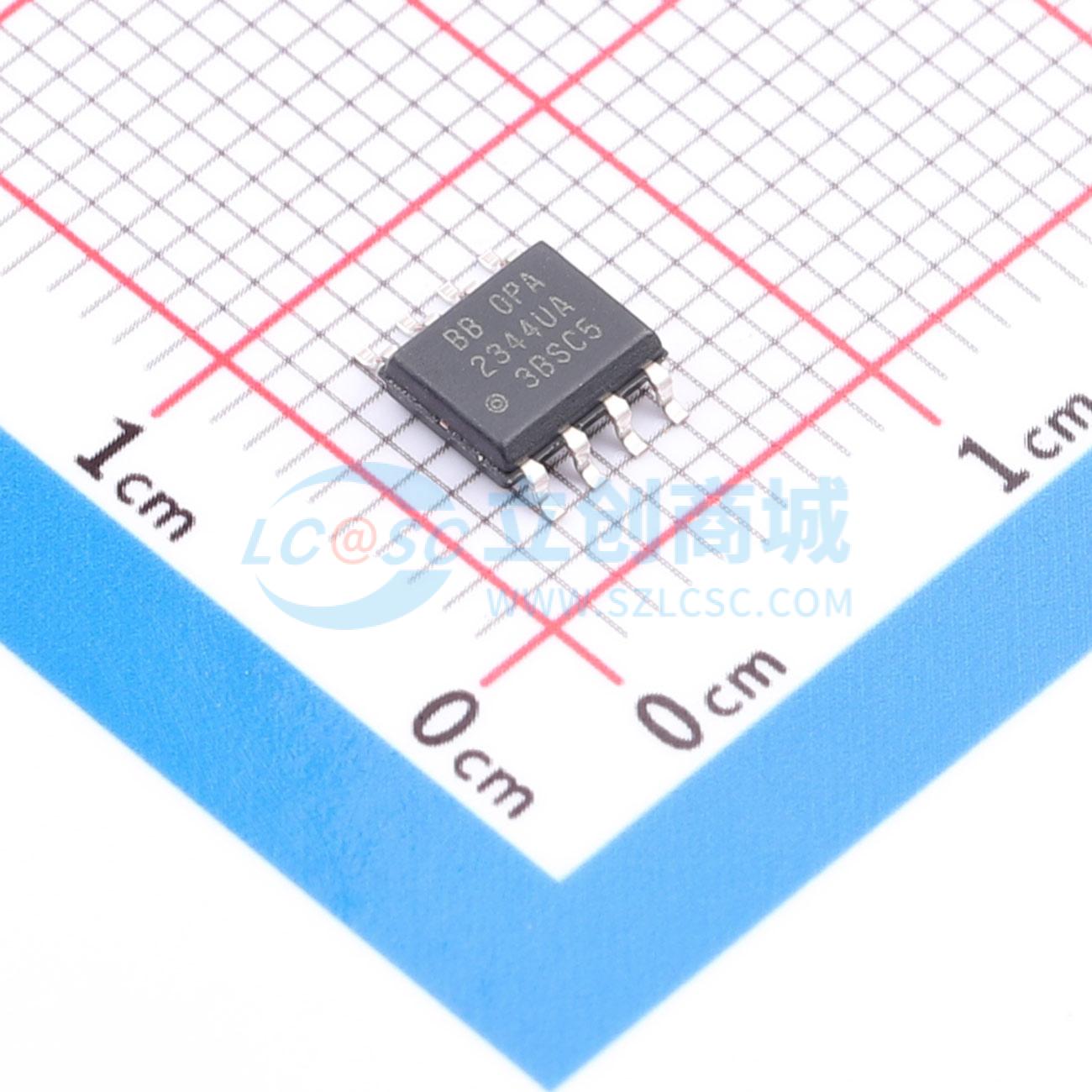

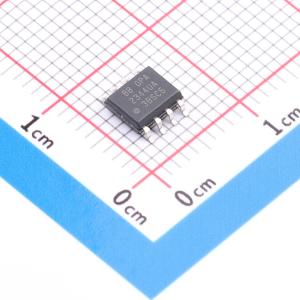

温馨提醒：图片仅供参考，商品以实物为准
OPA2344UA/2K5
低功耗、单电源、轨到轨运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2344 双通道、5.5V、1MHz、1mV 失调电压、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2344UA/2K5
- 商品编号
- C2058041
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1864克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 800nV/℃ | |
| 压摆率(SR) | 800V/ms | |
| 输入偏置电流(Ib) | 0.2pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 76dB | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
低功耗单电源轨到轨运算放大器，属于MicroAmplifier系列，包含OPA2344、OPA2345、OPA344、OPA345、OPA4344、OPA4345多个型号，提供多种封装规格。
商品特性
- 输入轨到轨，输出轨到轨，输出与电源轨差距在1mV以内
- 典型静态电流低至150μA
- 提供微型封装，可选封装类型包括SOT23-5、MSOP-8、TSSOP-14、SO-8、8引脚DIP、SO-14、14引脚DIP
- OPA344增益带宽为1MHz，可适用增益≥1；OPA345增益带宽为3MHz，可适用增益≥5
- OPA344压摆率为0.8V/μs，OPA345压摆率为2V/μs
- 总谐波失真加噪声为0.006
- 电源电压最大值V+到V-为7.5V，信号输入端子电压范围为(V-)-0.5V到(V+)+0.5V，输入电流最大10mA，输出可连续短路
- 工作温度范围为-55℃~+125℃，存储温度范围为-65℃~+150℃，最高结温为150℃，焊接引线10秒条件下最高温度为300℃
- 人体模型静电放电耐受能力为4000V
- OPA344系列单位增益稳定，可单电源工作，通用性强，使用方便；OPA345系列针对增益5及以上的更高速度应用优化
- 轨到轨输入输出摆幅可显著提升动态范围，尤其适配低电源应用场景
- 输入共模电压范围可超出电源轨300mV，采用互补输入级结构，N沟道输入差分对与P沟道差分对并联工作
- 额定工作电压范围为+2.7V~+5.5V，多数规格适用温度范围为-40℃~+85℃
- 电源引脚需配置0.01μF陶瓷电容进行旁路
应用领域
- PCMCIA卡
- 数据采集
- 过程控制
- 音频处理
- 通信
- 有源滤波器
- 测试设备
