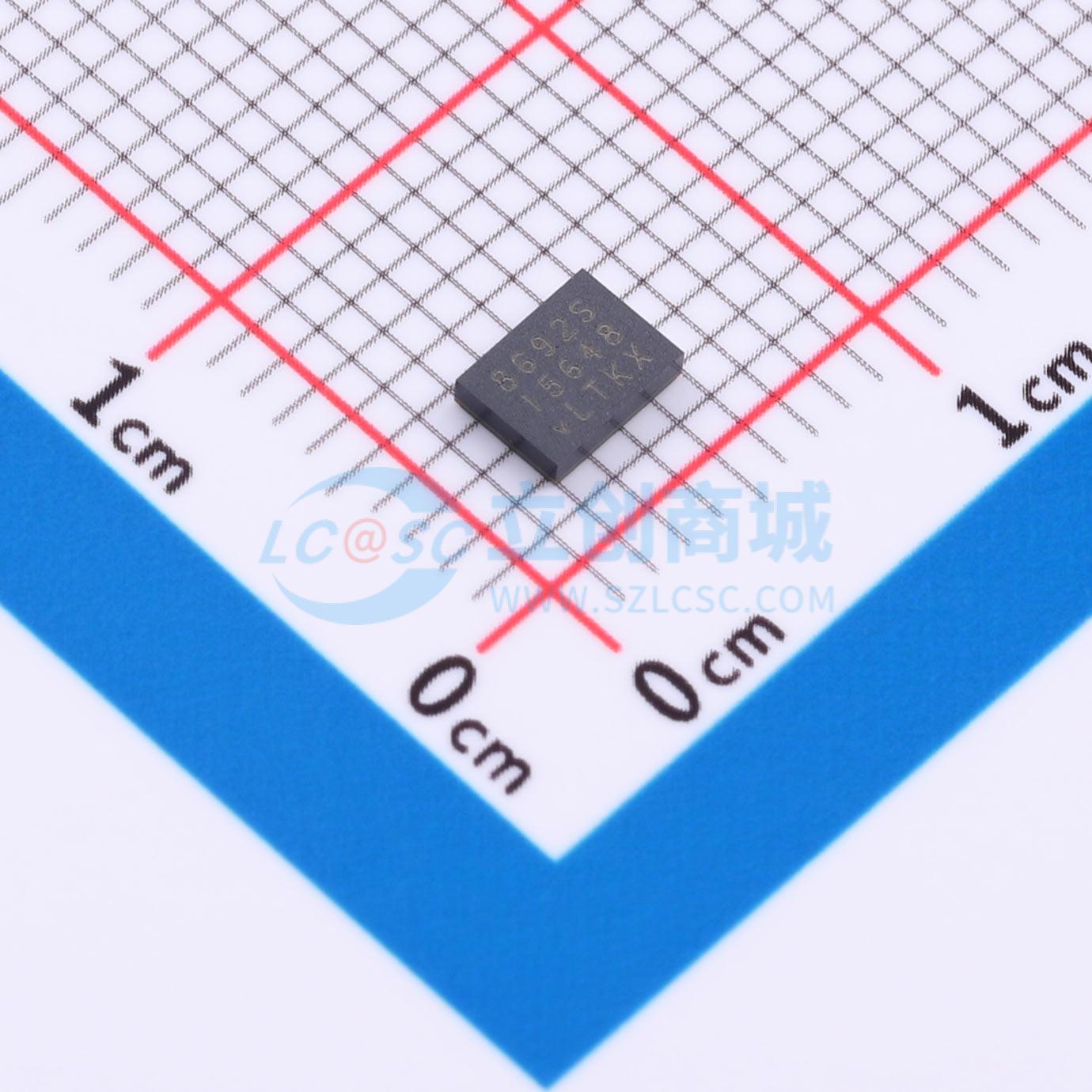

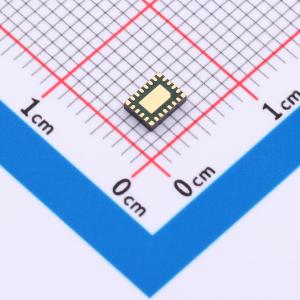

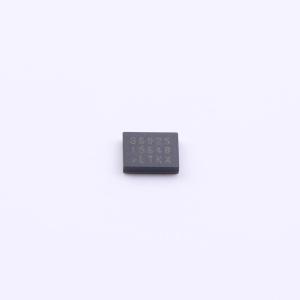

温馨提醒：图片仅供参考，商品以实物为准
LT8692SIV#PBF
LT8692SIV#PBF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8692SIV#PBF
- 商品编号
- C20047722
- 商品封装
- LQFN-20(3x4)
- 包装方式
- 托盘
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~42V | |
| 输出电压 | - | |
| 输出电流 | 1A；2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 4 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LT8692S是一款四通道降压、电流模式、单片式降压开关稳压器。所有稳压器均与一个固定频率为2MHz的单振荡器同步。型号末尾的“S”代表第二代Silent Switcher技术，该技术集成了旁路电容，可实现高频、小尺寸解决方案，并具备出色的EMI性能。集成电容还可降低布局敏感性，更易于实现所宣称的EMI性能。这种性能使LT8692S非常适合对噪声敏感的应用和环境。高度集成的四通道解决方案可节省空间并简化紧凑型电路板的设计。
突发模式操作可实现超低待机电流消耗，强制连续模式可用于在整个输出负载范围内控制频率谐波，或者扩频操作可进一步降低EMI辐射。
快速、干净、低过冲的开关边沿可在高开关频率下实现高效运行，从而实现小尺寸解决方案，并具备宽控制环路带宽，以实现快速瞬态响应。
商品特性
- 灵活的电源系统，可提供四个输出，输入范围宽
- 一个高压同步降压稳压器
- 输入电压范围为3V至42V
- 连续输出电流高达2A
- 最高效率达93%
- 三个低压同步降压稳压器
- 输入电压范围为1.2V至8V
- 连续输出电流高达1A
- 最高效率达95%
- Silent Switcher架构
- 超低EMI/EMC辐射
- 扩频频率调制
- 超低静态电流
- 突发模式操作
- 调节12V输入至5V/3.3V/1.8V/1.2V输出1 - 4时，I0为9.6μA
- 输出纹波<10mVPK - PK
- 具备外部同步能力
- 具备强制连续模式能力
- 采用小型热增强型4mm x 3mm 20引脚LQFN封装
- 通过AEC - Q100汽车应用认证
应用领域
- 摄像头模块
- 汽车系统
- 工业控制和电源
