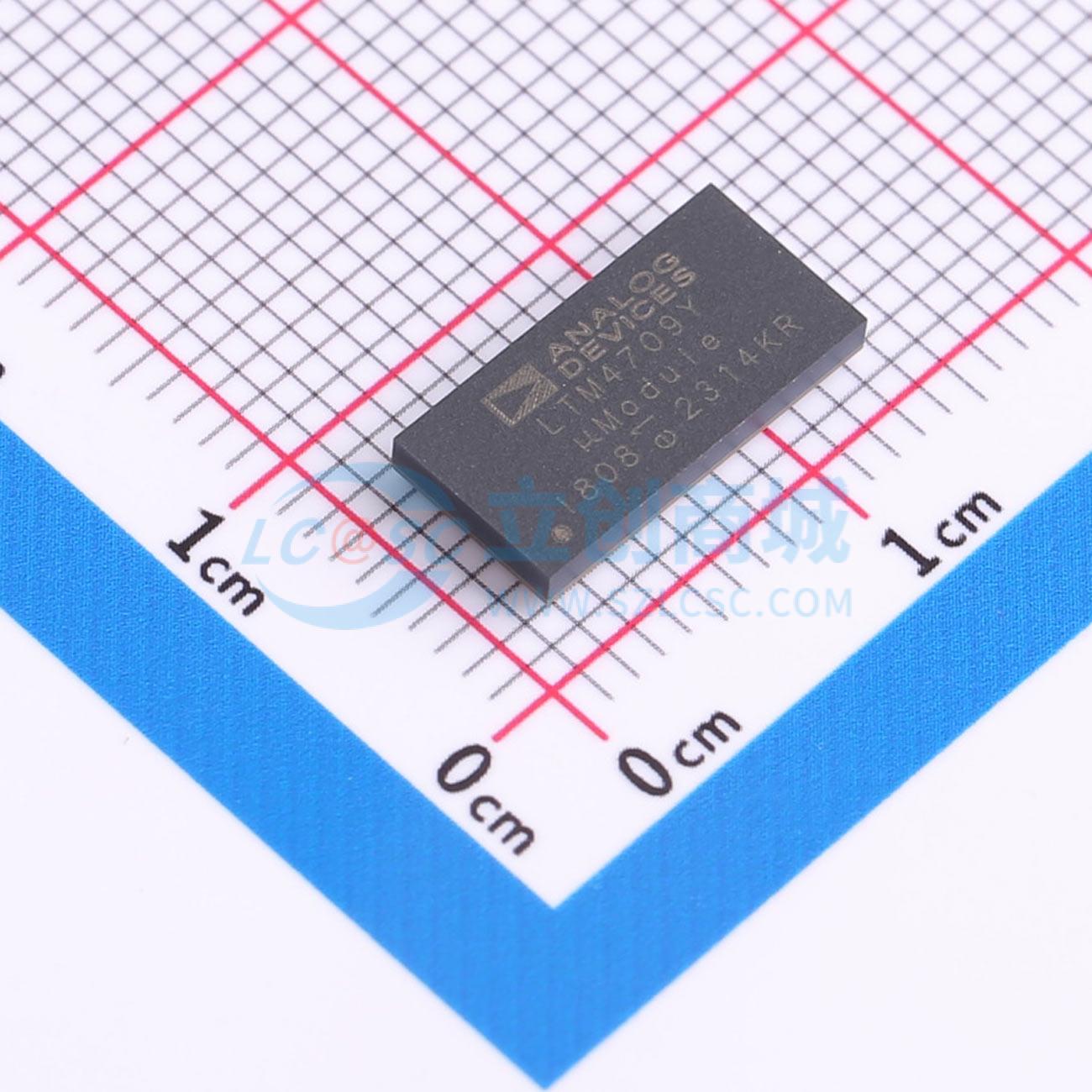

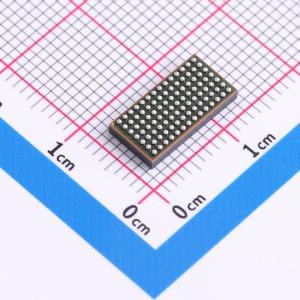

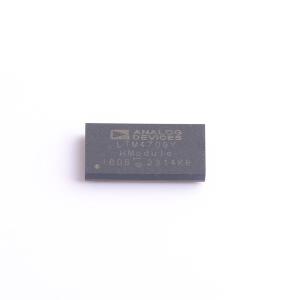

LTM4709EY#PBF

三路3A可配置输出阵列、低噪声μModule线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTM4709是一款低压、三路3A μModule线性稳压器，具备高电源抑制比（PSRR）、超低噪声和超快速瞬态响应特性。该μModule稳压器集成了低压差线性稳压器（LDO）、电容器和电阻器。LTM4709的输入电压范围为0.6V至5.5V，支持三路3A通道的输出电压范围为0.5V至4.2V，典型压差为45mV。输出电压可通过数字方式配置，在0.5V至1.2V范围内以50mV为增量调节；在1.2V至1.8V范围内以100mV为增量调节；还可设置为2V、2.5V、3V、3.3V和4.2V的离散电平。精密电流监测器可为能量管理系统和电流限制提供精确的电流监测。LTM4709非常适合用于射频通信、对噪声敏感的仪器仪表、开关稳压器的后级稳压、高性能FPGA和微处理器。其应用仅需输入、输出和偏置陶瓷电容器。故障保护功能包括欠压锁定（UVLO）、电源正常指示、过流保护和过温保护。LTM4709采用6mm×12mm×1.92mm、98引脚、球间距为0.8mm的BGA封装。
品牌名称: ADI(亚德诺)
商品型号: LTM4709EY#PBF
商品编号: C20047764
商品封装: BGA-98(6x12)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

LTM4709是一款低压、三路3A μModule线性稳压器，具备高电源抑制比（PSRR）、超低噪声和超快速瞬态响应特性。该μModule稳压器集成了低压差线性稳压器（LDO）、电容器和电阻器。LTM4709的输入电压范围为0.6V至5.5V，支持三路3A通道的输出电压范围为0.5V至4.2V，典型压差为45mV。输出电压可通过数字方式配置，在0.5V至1.2V范围内以50mV为增量调节；在1.2V至1.8V范围内以100mV为增量调节；还可设置为2V、2.5V、3V、3.3V和4.2V的离散电平。精密电流监测器可为能量管理系统和电流限制提供精确的电流监测。LTM4709非常适合用于射频通信、对噪声敏感的仪器仪表、开关稳压器的后级稳压、高性能FPGA和微处理器。其应用仅需输入、输出和偏置陶瓷电容器。故障保护功能包括欠压锁定（UVLO）、电源正常指示、过流保护和过温保护。LTM4709采用6mm×12mm×1.92mm、98引脚、球间距为0.8mm的BGA封装。

商品特性

三路3A输出的线性稳压器μModule
输入电压：0.6V至5.5V
可配置输出电压：0.5V至4.2V
超低RMS噪声：1.3μVRMS（10Hz至100kHz）
高频PSRR：在1MHz时为51dB
低压差：3A时典型值为45mV
超快速瞬态响应
比分立解决方案体积小50%
在输入电压、负载和温度变化时，输出电压调节精度为±1.5%
3A时精密电流监测精度为±2.4%
使用陶瓷输出电容器（最小10μF）时稳定
可并联多个器件以获得更大电流
具备电源正常（PG）标志、欠压锁定（UVLO）、过流保护和过温保护
有额定温度为150℃的产品可供选择
6mm×12mm×1.92mm BGA封装

应用领域

射频电源：锁相环（PLL）、压控振荡器（VCO）、混频器、低噪声放大器（LNA）、功率放大器（PA）
高速/高精度数据转换器
FPGA、DSP和微处理器电源
高速服务器和存储设备
医疗保健领域
极低噪声仪器仪表
开关电源的后级稳压

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(198个/托盘，最小起订量 1 个)

个

起订量：1 个198个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	3
	工作电压(Vin)	600mV~5.5V
	输出电压精度	±1.5%
	输出电压(Vout)	500mV~4.2V
	输出电流(最大值)	3A
	输出功率	-

	属性	参数值
	转换效率	-
	最大容性负载	-
	特性	过流保护；过热保护
	长度	12mm
	宽度	6mm
	高度	1.92mm
	工作温度	-40℃~+125℃
