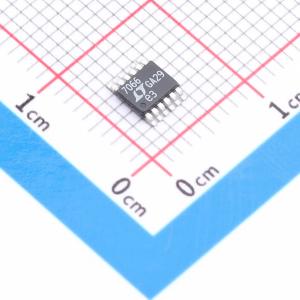

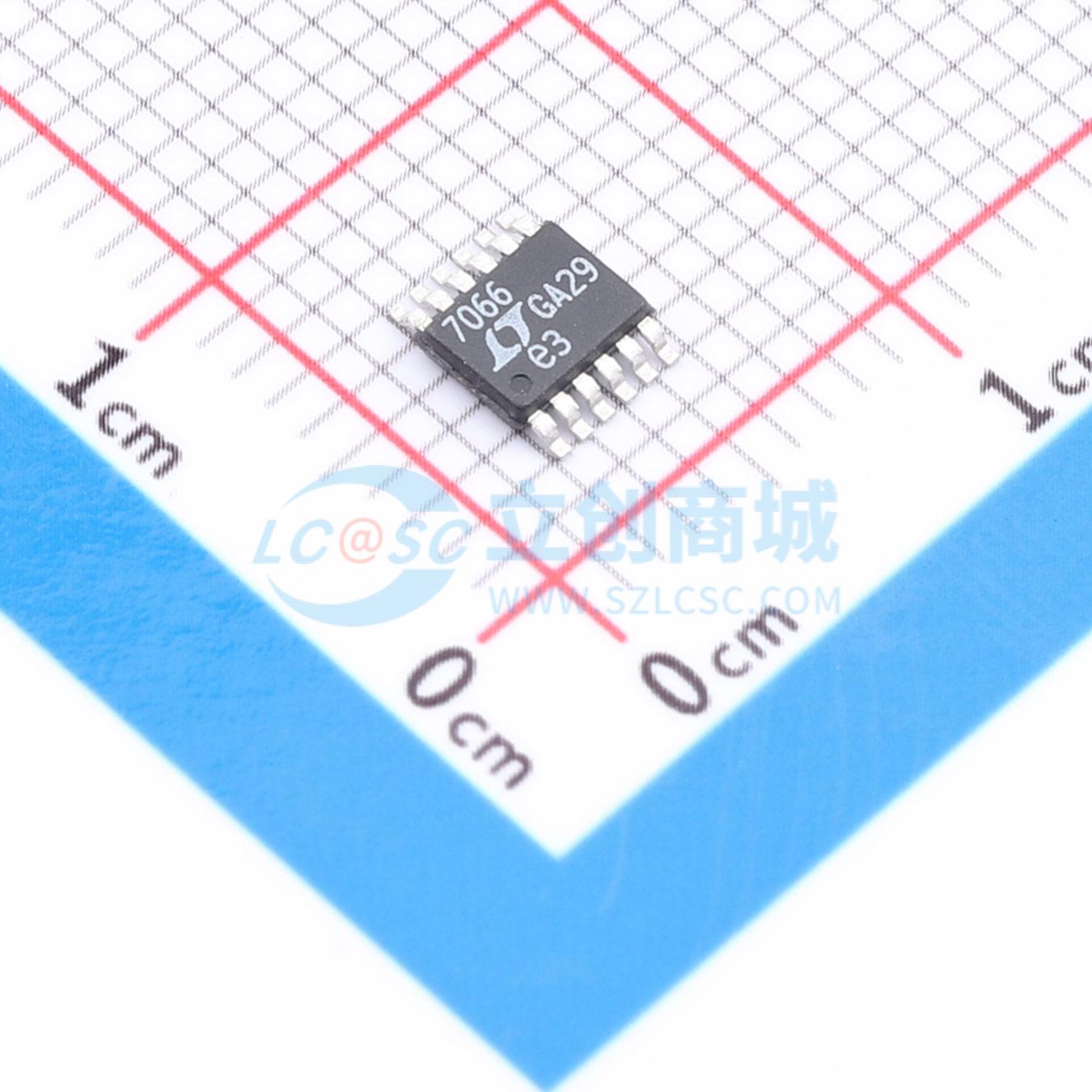

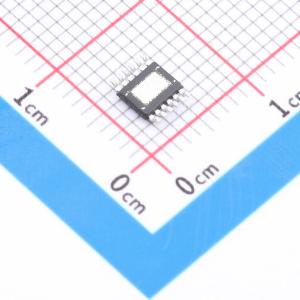

LTC7066RMSE#PBF
具备浮动接地和可调死区时间的150V半桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC7066以半桥配置驱动两个N沟道MOSFET，其电源电压最高可达140V。高端和低端驱动器均可驱动具有不同接地参考的MOSFET，具备出色的抗噪声和抗瞬态干扰能力。其强大的0.8Ω下拉和1.5Ω上拉MOSFET驱动器允许使用大栅极电容的高压MOSFET
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC7066RMSE#PBF
- 商品编号
- C20047759
- 商品封装
- MSOP-12-EP
- 包装方式
- 管装
- 商品毛重
- 0.161352克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 100mA | |
| 拉电流(IOH) | 100mA | |
| 工作电压 | 5V~14V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 18ns | |
| 下降时间(tf) | 14ns | |
| 传播延迟 tpLH | 20ns | |
| 传播延迟 tpHL | 20ns | |
| 工作温度 | -40℃~+150℃ | |
| 静态电流(Iq) | 300uA |
