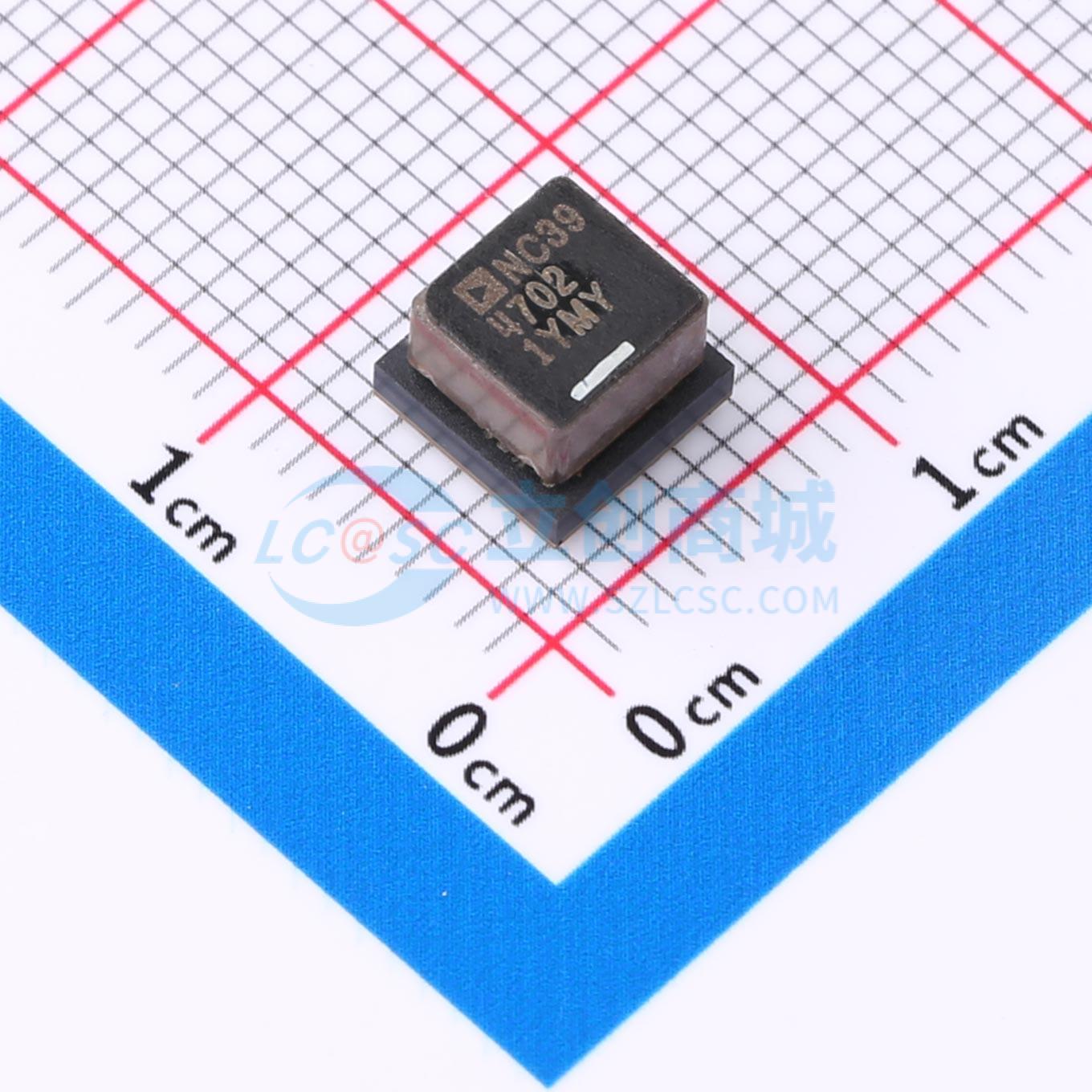

温馨提醒：图片仅供参考，商品以实物为准

LTM4702IY#PBF

16VIN, 8A 超低噪声静音开关 uModule 调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTM4702IY#PBF
商品编号: C20047763

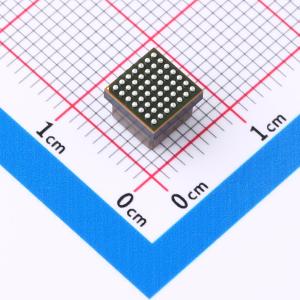

商品封装: BGA-49(6.3x6.3)
包装方式: 托盘
商品毛重: 0.75克(g)

商品参数

商品概述

LTM4702是一款完整的8A降压型 Silent Switcher μModule稳压器，采用6.25mm × 6.25mm × 5.07mm的小型BGA封装。该封装内包含开关控制器、功率MOSFET、电感器和支持组件。LTM4702的输入电压范围为3V至16V，支持0.3V至5.7V的输出范围。通过单个电阻即可设置输出电压，在整个输出范围内实现单位增益操作，从而使输出噪声几乎恒定，不受输出电压的影响。完成设计仅需大容量输入和输出电容器。 LTM4702采用Silent Switcher架构，并内置热回路旁路电容器，可同时实现低EMI和高效率。此外，LTM4702具有超低噪声架构，可实现出色的低频（<100kHz）输出噪声。这些低EMI和低噪声特性使LTM4702非常适合高电流和对噪声敏感的应用，可受益于同步开关稳压器的高效率。 LTM4702提供符合RoHS标准的端子镀层。

商品特性

在<1cm²（单面PCB）或0.5cm²（双面PCB）内提供完整解决方案
低噪声Silent Switcher架构
超低EMI辐射
超低RMS噪声（10Hz至100kHz）：8μVRMS
在输入电压、负载和温度变化时，最大总直流输出电压误差为±1.5%
输入电压范围：3V至16V
输出电压范围：0.3V至5.7V
最大连续输出电流为8A
可调节且可同步：300kHz至3MHz
电流模式控制，快速瞬态响应
具备强制连续模式能力
多相并联且可实现均流
可编程电源正常信号
6.25mm × 6.25mm × 5.07mm BGA封装

应用领域

电信、网络和工业设备
RF电源：PLL、VCO、混频器、LNA、PA
低噪声仪器仪表
高速/高精度数据转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~16V
	输出电压精度	±1.5%
	输出电压(Vout)	300mV~5.7V
	输出电流(最大值)	8A

	属性	参数值
	静态电流(Iq)	160uA
	纹波噪声	8mVp-p
	特性	过流保护；短路保护；过热保护
	长度	6.25mm
	宽度	6.25mm
	高度	5.07mm
	工作温度	-40℃~+125℃
