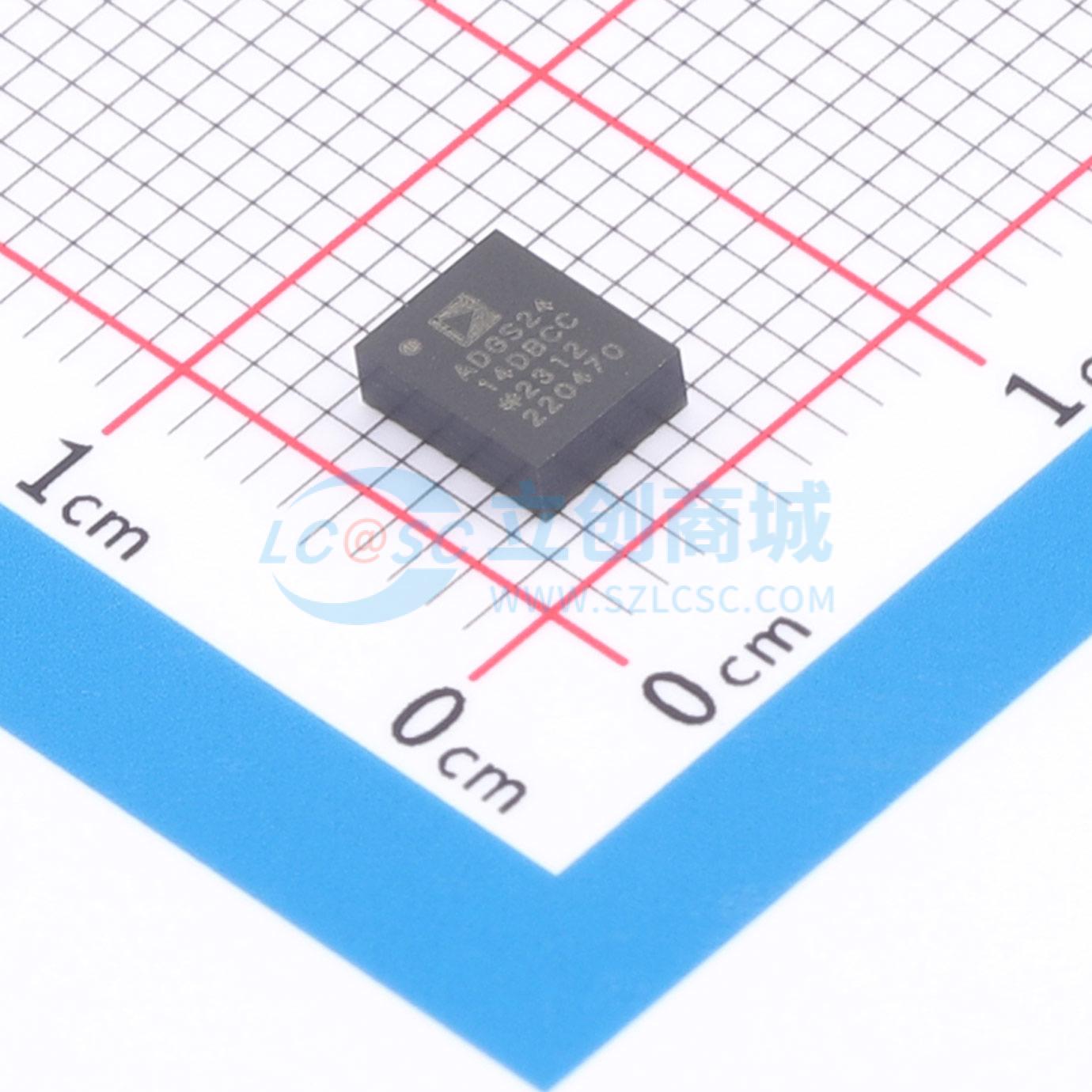

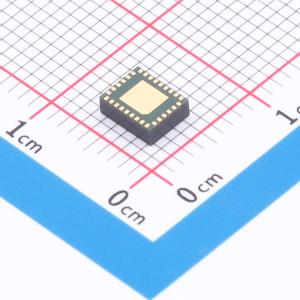

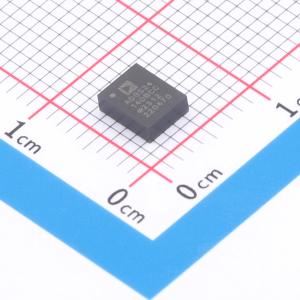

ADGS2414DBCCZ-RL7

导通电阻0.56Ω，高密度八通道单刀单掷开关

描述: ADGS2414D包含八个独立、低导通电阻、单刀单掷（SPST）开关，采用4mm x 5mm、30引脚LGA封装。ADGS2414D可在印刷电路板空间受限或现有系统外形尺寸限制扩展的系统中实现更高的通道密度。使用SPI菊花链模式时，独特的直通引脚在多个ADGS2414D组合设计非常高通道数系统（如大型开关矩阵和扇出应用）时可节省大量空间。
品牌名称: ADI(亚德诺)
商品型号: ADGS2414DBCCZ-RL7
商品编号: C20047611
商品封装: LGA-30(4x5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

典型导通电阻0.56 Ω 高达768 mA的高连续电流在信号范围内导通电阻平坦，为0.004 Ω 1 kHz时总谐波失真（THD）为 -122 dB 数字信号和电源通过引脚布线集成无源元件带错误检测的SPI接口保证先断后通切换，允许开关外部布线以实现多路复用器配置在±15 V和 +12 V下全面规格化与2.7 V至3.3 V的1.8 V逻辑兼容（不包括向1.8 V设备的SPI回读） 4 mm x 5 mm、30引脚LGA封装

商品特性

典型导通电阻0.56 Ω
高达768 mA的高连续电流
在信号范围内导通电阻平坦，为0.004 Ω
1 kHz时总谐波失真（THD）为 -122 dB
数字信号和电源通过引脚布线
集成无源元件
带错误检测的SPI接口
保证先断后通切换，允许开关外部布线以实现多路复用器配置
在±15 V和 +12 V下全面规格化
与2.7 V至3.3 V的1.8 V逻辑兼容（不包括向1.8 V设备的SPI回读）
4 mm x 5 mm、30引脚LGA封装

应用领域

自动测试设备
仪器仪表
数据采集
继电器替换
音频和视频切换
通信系统

数据手册PDF

放大查看下载PDF

交货周期

订货29-31个工作日

购买数量

(1000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	8
	工作电压	4.5V~16.5V；-16.5V~-4.5V；5V~20V
	导通时间(ton)	600ns

	属性	参数值
	导通电阻(Ron)	560mΩ
	关闭时间(toff)	196ns
	工作温度	-40℃~+125℃
	导通电容(Con)	28pF
	带宽	171MHz
