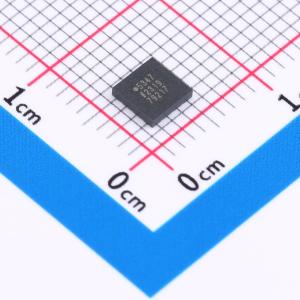

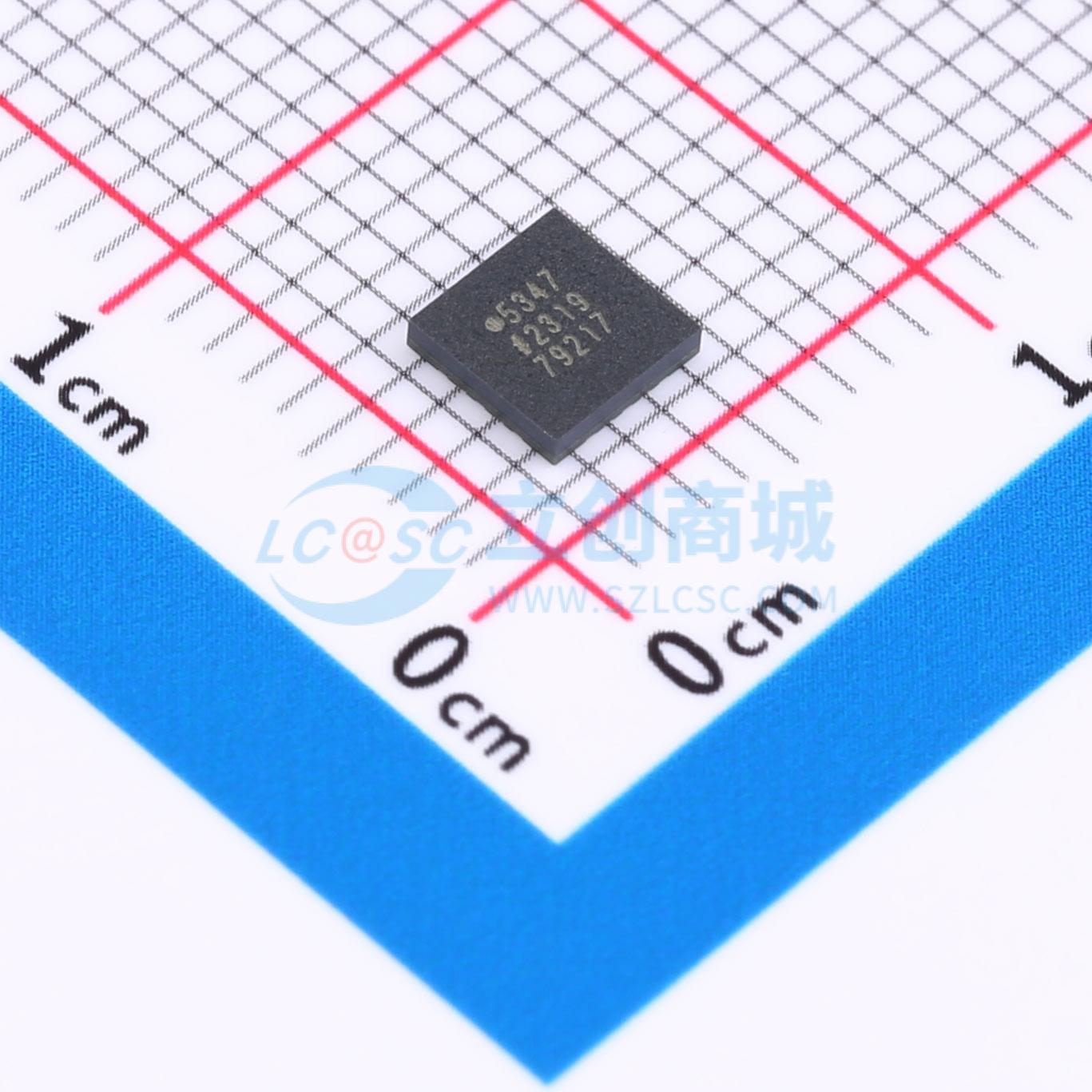

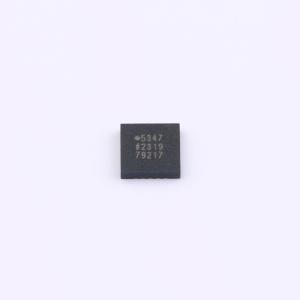

温馨提醒：图片仅供参考，商品以实物为准

ADRF5347BCCZN

高线性度硅基SP4T射频开关，1.8GHz至3.8GHz

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADRF5347是一款高线性度、反射式单刀四掷（SP4T）开关，采用硅工艺制造。它在1.8GHz到3.8GHz的频率范围内具有低插入损耗和高输入三阶截点（IP3）。该开关具有高功率处理能力，适用于5G天线倾斜和波束成形、无线基础设施、高可靠性应用、测试设备以及PIN二极管替代等场景。
品牌名称: ADI(亚德诺)
商品型号: ADRF5347BCCZN
商品编号: C20047643
商品封装: LGA-20(4x4)
包装方式: 编带
商品毛重: 0.34克(g)

商品概述

ADRF5347是一款高线性度、反射型单刀四掷（SP4T）开关，采用硅工艺制造。 ADRF5347在1.8 GHz至3.8 GHz频率范围内工作，典型插入损耗低于0.42 dB，典型输入IP3为84 dBm。该器件具有处理连续波信号的射频输入功率能力为39 dBm，并且对于长期演进（LTE）信号，平均功率为39 dBm，峰值功率为49 dBm。 ADRF5347在正电源+5.0 V时吸取2.5 mA电流，在负电源-3.4 V时吸取0.4 mA电流。该器件采用低电压互补金属氧化物半导体（LVCMOS）/低电压晶体管到晶体管逻辑（LVTTL）兼容控制。 ADRF5347采用4 mm x 4 mm，20引脚，符合RoHS标准的陆地网格阵列（LGA）封装，并在-40℃至+105℃范围内工作。出色的回波损耗和IP3使得ADRF5347可以用于相移架构中的背靠背配置。

应用领域

5G天线倾斜和波束成形
无线基础设施
测试设备
针状二极管替换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(750个/圆盘，最小起订量 1 个)

个

起订量：1 个750个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	射频开关
	频率	1.8GHz~3.8GHz
	隔离度	30dB

	属性	参数值
	插入损耗	0.42dB
	工作电压	-
	工作温度	-40℃~+105℃
