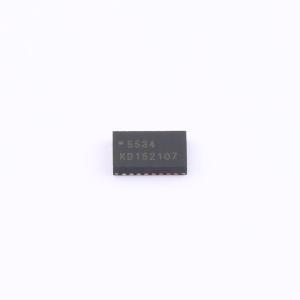

温馨提醒：图片仅供参考，商品以实物为准

ADRF5534BCPZN

3.1 GHz至4.2 GHz接收前端

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADRF5534 是一个集成的射频前端多芯片模块，专为时分双工（TDD）应用设计。工作频率范围为 3.1 GHz 至 4.2 GHz，配置有低噪声放大器（LNA）和高功率硅单刀双掷（SPDT）开关。
品牌名称: ADI(亚德诺)
商品型号: ADRF5534BCPZN
商品编号: C20047644
商品封装: LFCSP-24-EP(5x3)
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

商品概述

ADRF5534是一款集成式RF前端多芯片模块，专为时分双工（TDD）应用而设计。该器件的工作频率范围为3.1 GHz至4.2 GHz。ADRF5534配置了一个LNA和一个高功率硅SPDT开关。在3.6 GHz的接收操作中，LNA的噪声系数（NF）低至1.3 dB，增益高达35.5 dB，三阶输入截点（IIP3）为 -4 dBm。在发射操作中，开关的插入损耗低至0.8 dB，可处理37 dBm的长期演进（LTE）平均功率以实现全寿命运行（峰均比（PAR）为8 dB），在单事件（<10秒）LNA保护操作中可处理39 dBm的功率。该器件采用符合RoHS标准的紧凑型5 mm×3 mm、24引脚LFCSP封装。

商品特性

集成式RF前端
LNA和高功率硅SPDT开关
片上偏置和匹配
单电源供电
增益：在3.6 GHz时典型值为35.5 dB
增益平坦度：在25℃、400 MHz带宽内为1.5 dB
低噪声系数：在3.6 GHz时典型值为1.3 dB
低插入损耗：在3.6 GHz时典型值为0.8 dB
在TCASE = 105℃时可处理高功率
全寿命运行
LTE平均功率（PAR为8 dB）：37 dBm
单事件（运行时间<10秒）
LTE平均功率（PAR为8 dB）：39 dBm
高输入IP3： -4 dBm
低电源电流
接收操作：在5 V时典型值为120 mA
发射操作：在5 V时典型值为15 mA
正逻辑控制
5 mm×3 mm、24引脚LFCSP封装

应用领域

无线基础设施
TDD大规模多输入多输出（MIMO）和有源天线系统
基于TDD的通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(750个/圆盘，最小起订量 1 个)

个

起订量：1 个750个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	射频前端芯片
	工作电压	4.75V~5.25V
	频率	3.1GHz~4.2GHz
	应用领域	-
	工作温度	-40℃~+105℃
	输入回波损耗(发射)	-20dB
	输出回波损耗(发射)	-18dB

	属性	参数值
	输入回波损耗(接收)	-20dB
	输出回波损耗(接收)	-25dB
	P1dB(发射)	45dBm
	IP3(发射)	65dBm
	P1dB(接收)	-17dBm
	IP3(接收)	-4dBm
