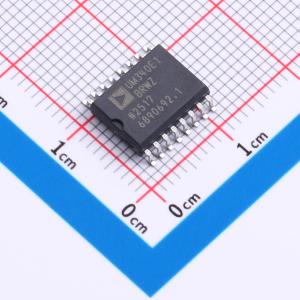

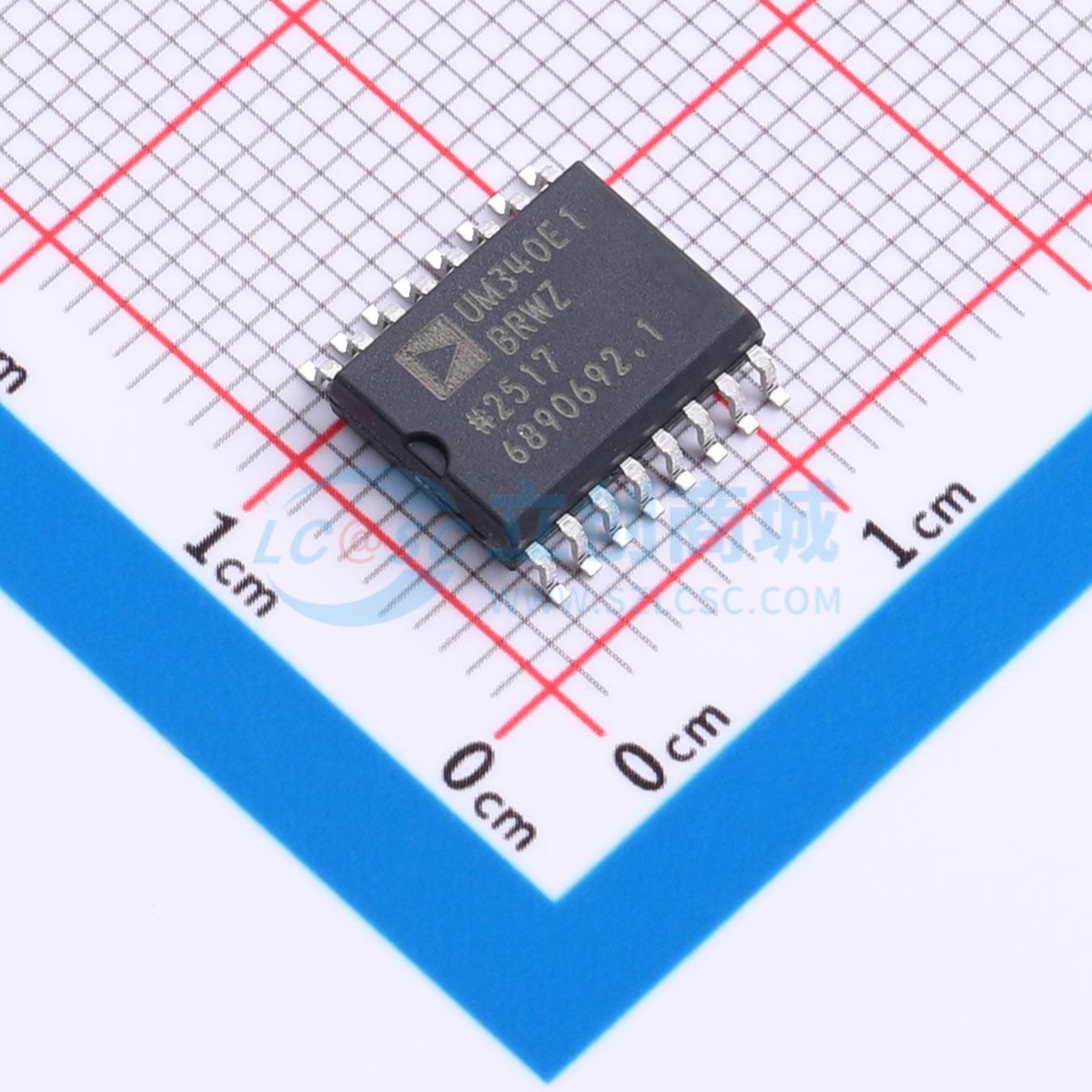

ADUM340E1BRWZ-RL
四路数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ADuM340E/ADuM341E/ADuM342E 是基于 iCoupler 技术的四通道数字隔离器。这些隔离组件结合了高速互补金属氧化物半导体（CMOS）和背对背单片空心变压器技术，具备出色的性能特点，在 5 Mbps 速率下符合 CISPR 32/EN 55032 B 级限制。在 5 V 工作电压下，最大传播延迟为 10 ns，脉冲宽度失真小于 3 ns
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM340E1BRWZ-RL
- 商品编号
- C20047655
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 1.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 5700 | |
| CMTI(kV/us) | 180kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 6.2ns | |
| 功能特性 | 失效安全输出 | |
| 工作电压(VCCA) | 2.25V~5.5V | |
| 工作电压(VCCB) | 2.25V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 4 |
应用领域
- 串行外设接口(SPI)数据转换器隔离
- RS-485和带灵活数据率(CAN FD)的控制器局域网络工业现场总线隔离
- PWM控制器信号隔离
- 通用多通道隔离
