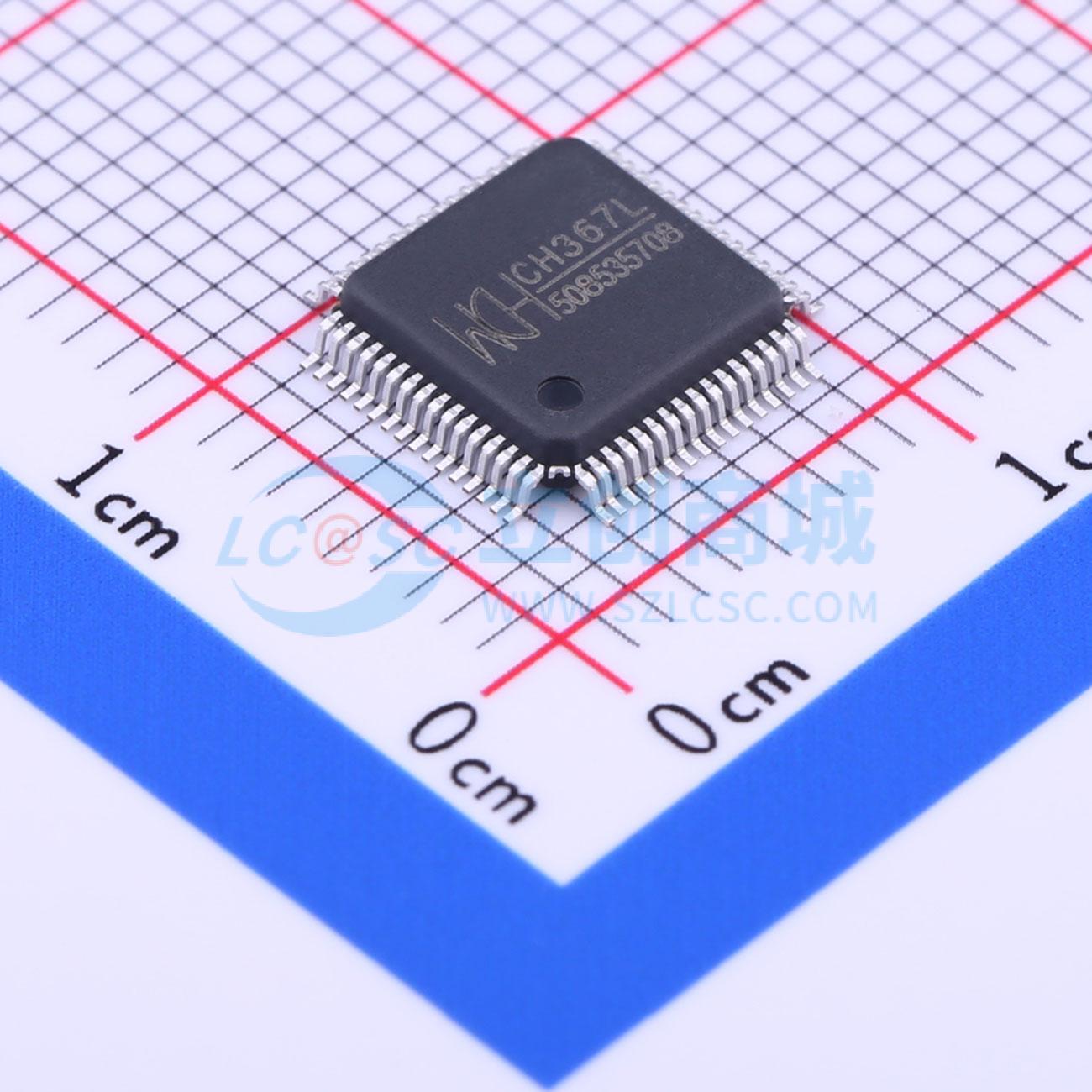

温馨提醒：图片仅供参考，商品以实物为准
CH367L
PCIE总线接口芯片CH367
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CH367是一个连接PCI-Express总线的通用接口芯片，支持1/0端口映射和扩展ROM以及中断。将高速PCIE总线转换为简便易用的类似于ISA总线的8位主动并行接口。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH367L
- 商品编号
- C190823
- 商品封装
- LQFP-64(7x7)
- 包装方式
- 托盘
- 商品毛重
- 2.367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | PCIe | |
| 数据速率 | - | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 280mA | |
| 静态电流 | - | |
| 功能特性 | 唤醒功能；中断生成；上电/复位配置 |
商品概述
CH367是一款连接PCI-Express总线的通用接口芯片，支持I/O端口映射、扩展ROM以及中断功能。该芯片将高速PCIE总线转换为易于使用的8位主动并行接口，类似于ISA总线，可用于开发基于PCIE总线的低成本计算机板卡，或将原有的ISA总线或PCI总线板卡升级至PCIE总线。PCIE总线在速度、实时性和可控性方面优于其他主流总线，因此CH367适用于需要高速实时处理的I/O控制卡、通信接口卡和数据采集卡等应用。
商品特性
- 基于PCIE总线提供8位主动并行接口。
- 支持I/O读写操作，自动分配I/O基址，支持最大232字节的I/O端口。
- 读写脉冲宽度可在30nS至450nS范围内选择，存取速度最高可达每秒1MB。
- 支持电平或边沿中断请求输入，并支持中断共享。
- 支持通过闪存扩展ROM实现无硬盘引导，并提供扩展ROM应用的子程序库BRM。
- 提供高速3线或4线SPI串行主机接口。
- 提供两线串行主机接口，可连接类似24C0X系列的串行EEPROM器件，用于存储非易失性数据。
- 可通过EEPROM器件设定PCIE板卡的设备标识，例如供应商ID、设备ID和类代码等。
- 内置硬件计时单元，延时范围从2uS至8mS，可作为软件运行的延时参考。
- 驱动程序支持Windows 98/ME/NT4.0/2000/XP/Vista/7及更高版本，以及Linux系统，并通过DLL提供应用层API。
- 采用3.3V电源供电，I/O引脚支持5V耐压，并支持低功耗睡眠模式。
- 支持PCMCIA ExpressCard笔记本插卡标准。
- 采用LQFP-64无铅封装，符合RoHS标准。
应用领域
- 高速实时I/O控制卡
- 通讯接口卡
- 数据采集卡
- ISA/PCI总线板卡升级
- 低成本PCIE计算机板卡制作
