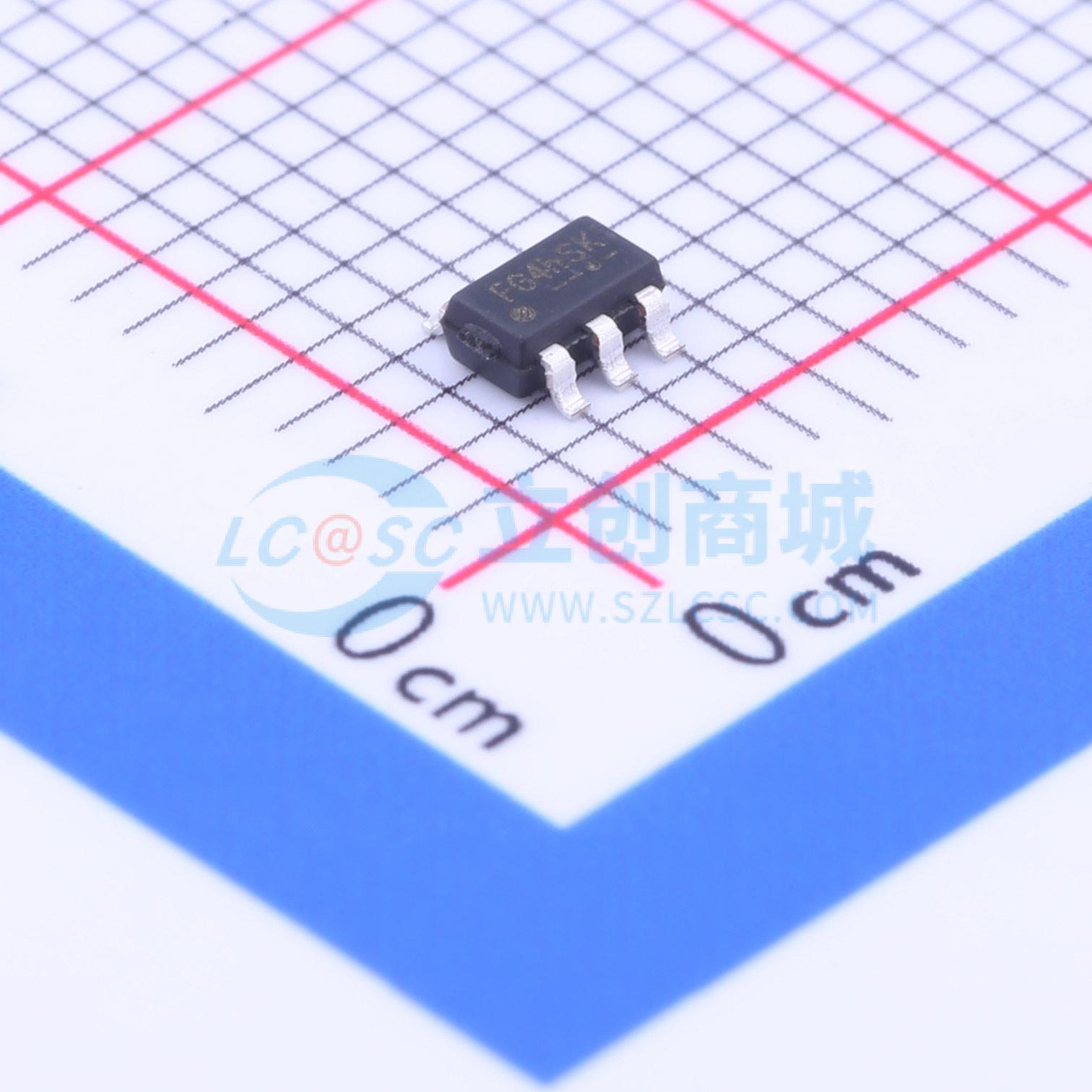

温馨提醒：图片仅供参考，商品以实物为准

FP6755S6CTR

具备调光控制功能的高效 29V 白光 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款升压型DC/DC转换器，专为以恒定电流驱动白光LED而设计。可以从锂电池驱动8个串联的白光LED。LED的串联连接为均匀亮度提供相同的LED电流，并最大限度地减少到LED的走线数量。使用电流模式、约1.3MHz的固定频率架构，通过外部电流检测电阻调节LED电流。195mV的低反馈电压可以最大限度地降低功耗。其他功能包括限流保护、热关断保护、欠压锁定（UVLO）和过压功能，如果输出电压达到29V以上，可以关闭设备。采用节省空间的SOT-23-6和TDFN-6 (2mm×2mm)封装。
品牌名称: FITIPOWER(天钰)
商品型号: FP6755S6CTR
商品编号: C212200
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置

商品概述

FP6755是一款专为驱动WLED而设计的升压DC/DC转换器，能够提供恒定电流。该芯片可以从锂离子电池驱动最多8个串联的白光LED。串联连接LED可以确保每个LED具有相同的电流，从而实现均匀亮度并减少到LED的走线数量。FP6755采用电流模式、固定频率约为1.3MHz的架构通过外部电流检测电阻来调节LED电流。低反馈电压为195mV可最小化功耗。其他特性包括:过流保护，热关断保护，欠压锁定(UVLO)，以及过压功能，当输出电压超过29V时可以关闭设备。 FP6755提供节省空间的SOT-23-6和TDF 6 (2mm x 2mm)封装。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~5.5V
	开关频率	1MHz~1.5MHz
	通道数	1
