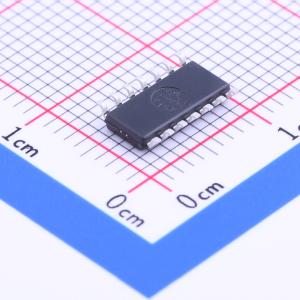

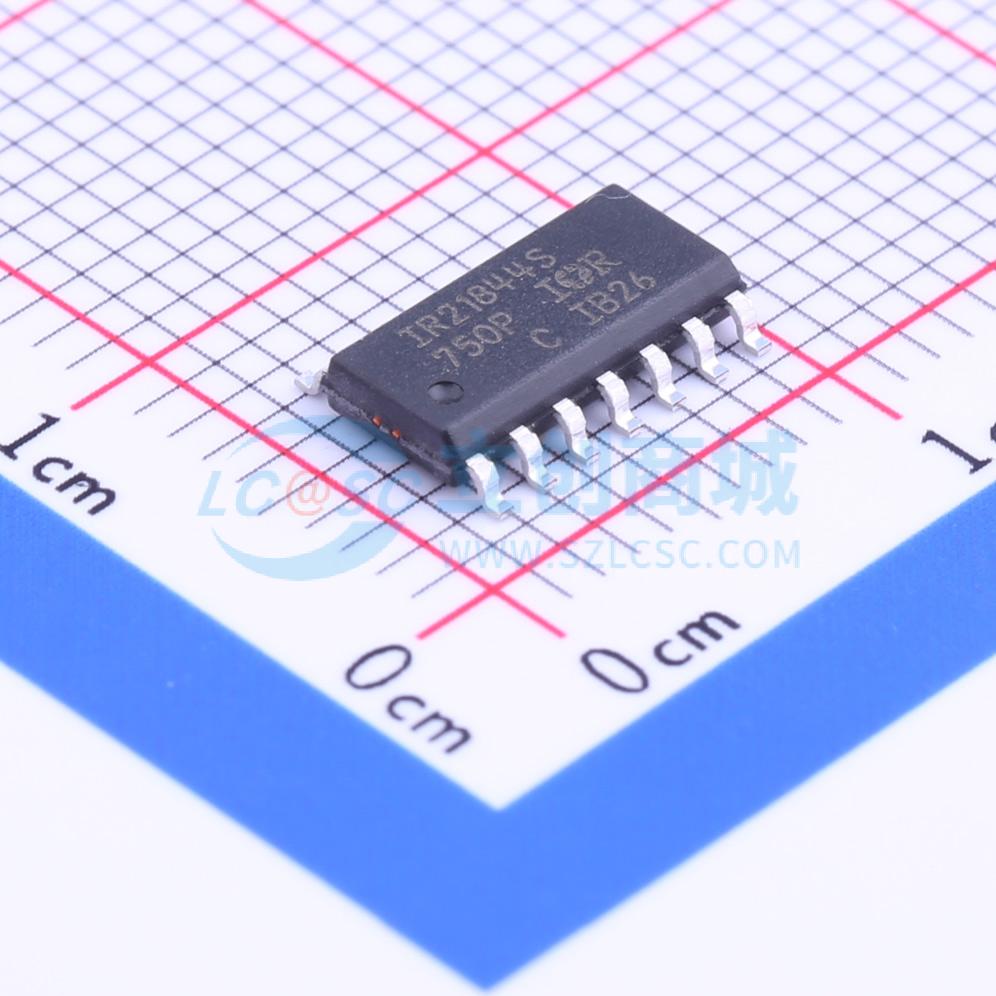

IR21844SPBF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 半桥驱动
品牌名称: Infineon(英飞凌)
商品型号: IR21844SPBF
商品编号: C212202
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.219克(g)

商品参数

商品概述

IR2184(4)(S)是高压、高速功率MOSFET和IGBT驱动器，具有相互关联的高端和低端参考输出通道。专利HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，最低可至3.3V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的N沟道功率MOSFET或IGBT，最高可承受600V电压。

商品特性

浮动通道专为自举操作设计，在高达+600V时完全正常工作，耐受负瞬态电压，抗dV/dt干扰
栅极驱动电源范围为10至20V
双通道均具备欠压锁定功能
兼容3.3V和5V输入逻辑
双通道的传播延迟匹配
逻辑地和功率地之间允许有+/-5V的偏移
较低的di/dt栅极驱动器，具有更好的抗噪声能力
输出源/灌电流能力为1.4A/1.8A
也提供无铅（PbF）版本

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(55个/管，最小起订量 1 个)

个

起订量：1 个55个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	1.8A

	属性	参数值
	拉电流(IOH)	1.4A
	工作电压	10V~20V
	上升时间(tr)	40ns
	下降时间(tf)	20ns
	工作温度	-
