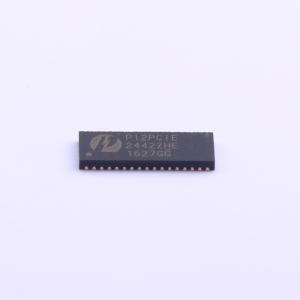

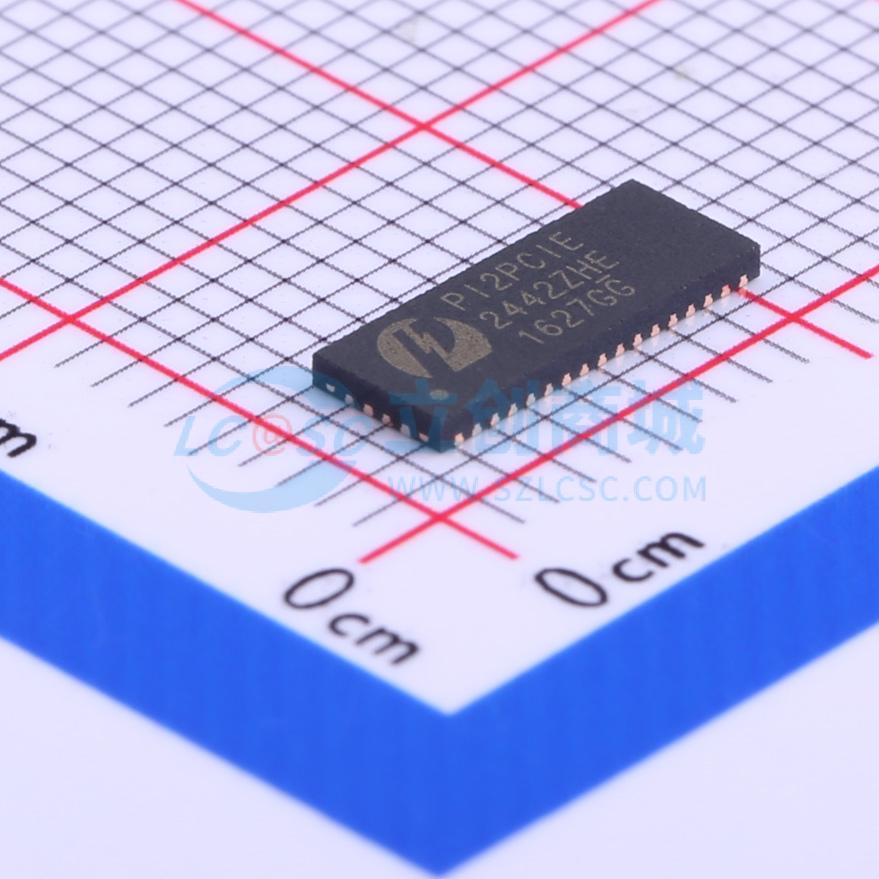

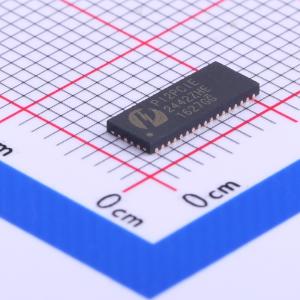

温馨提醒：图片仅供参考，商品以实物为准
PI2PCIE2442ZHE
停产 PI2PCIE2442ZHE
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- DIODES(美台)
- 商品型号
- PI2PCIE2442ZHE
- 商品编号
- C211436
- 商品封装
- TQFN-42-EP(3.5x9)
- 包装方式
- 托盘
- 商品毛重
- 2.273克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 工作电压 | 1.35V~1.98V | |
| 导通电阻(Ron) | 10Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 2.2pF | |
| 带宽 | 3.4GHz |
商品概述
Pericom半导体公司的PI2PCIE2442是一款具有直通引脚排列的差分交换开关。它支持两条全功能PCI Express通道，运行于5.0Gbps的PCIe 2.0性能水平。 当选择控制输入为低电平时，端口A连接到端口B，端口C连接到端口D，实现8通道差分直通。当选择控制输入为高电平时，端口A连接到端口D，端口B连接到端口C。
商品特性
- 8通道差分（2通道）交换开关
- PCI Express 2.0性能，5.0 Gbps
- 低位间偏斜：10ps（±信号之间）
- 低串扰：-28dB @ 2.5 GHz（5Gbps）
- 低插入损耗：-2.1dB @ 2.5 GHz（5Gbps）
- VDD工作范围：+1.5V至+1.8V±10%
- ESD耐受能力：2kV HBM
- 封装：42引脚TQFN（ZH42）
