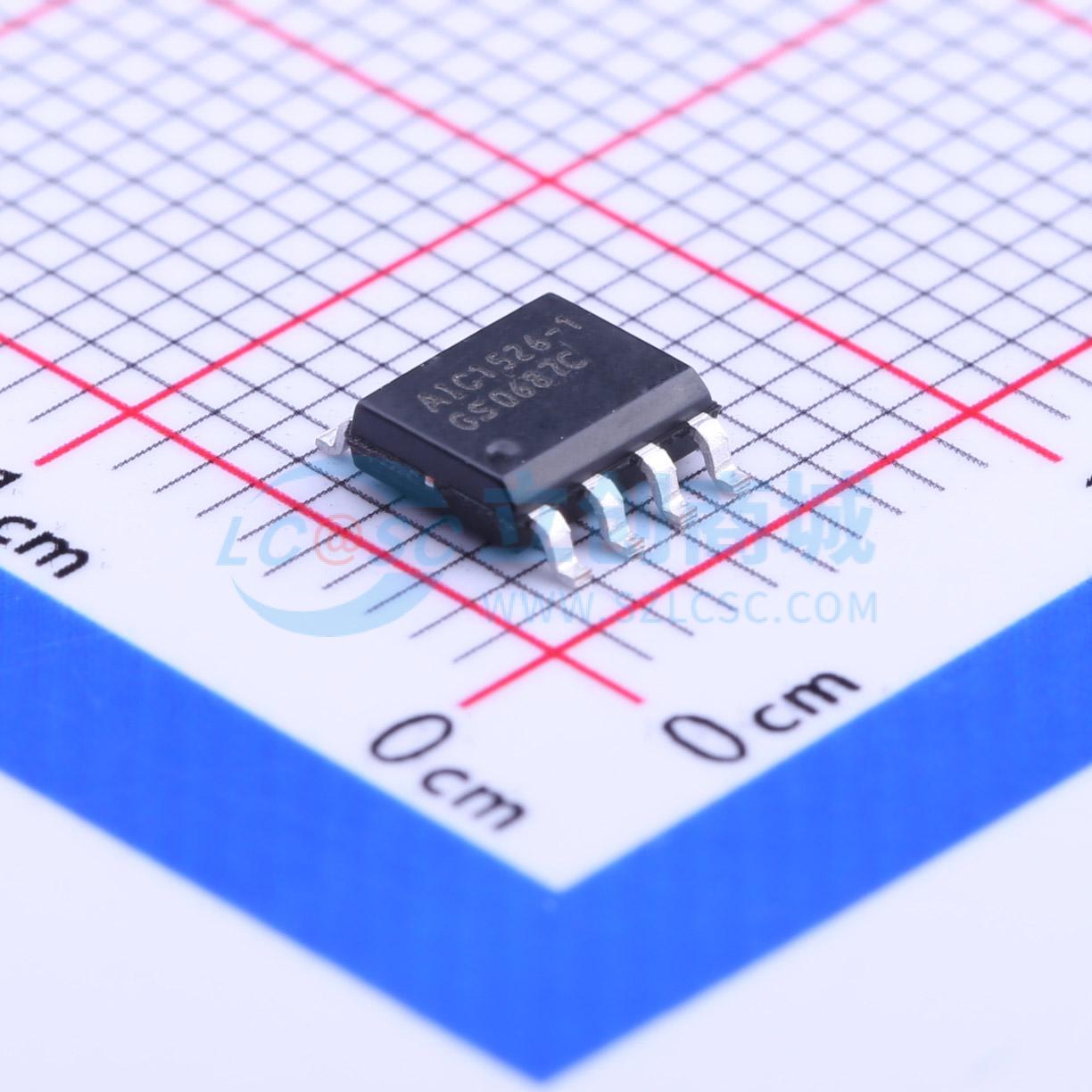

温馨提醒：图片仅供参考，商品以实物为准
AIC1526-1GSTR
双路USB高端电源开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Dual USB High-Side Power Switch
- 品牌名称
- AIC(沛亨半导体)
- 商品型号
- AIC1526-1GSTR
- 商品编号
- C211654
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~7V | |
| 导通电阻 | 110mΩ | |
| 工作温度 | -20℃~+80℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
110毫欧(5V输入)高边MOSFET开关。
每通道500mA连续负载电流。
典型导通状态下110μA电源电流。
典型关断状态下1μA电源电流。
限流/短路保护。
过流条件下的热关断保护。
欠压锁定确保在启动时开关处于关闭状态。
输出可以被强制高于输入（关断状态）。
开漏故障标志。
慢速开启和快速关闭。
使能高电平或低电平有效。
AIC1526是一款适用于自供电和总线供电的通用串行总线(USB)应用的双高边电源开关。其中一个高边开关是具有110毫欧RDS(ON)的MOSFET，满足最大传输线长度的USB电压降要求。
多功能开漏故障标志输出指示每个通道的过流限制、热关断或欠压锁定。输出电流通常限制在1A，远低于5A的安全要求，并且在过流条件下，热关断功能独立控制每个通道。
保证最小输出上升时间限制了热插拔期间的浪涌电流，从而最小化电磁干扰并防止上游端口的电压过度下降。
应用领域
- USB电源管理
- 热插拔电源供应
- 电池充电电路
