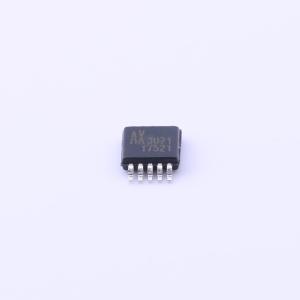

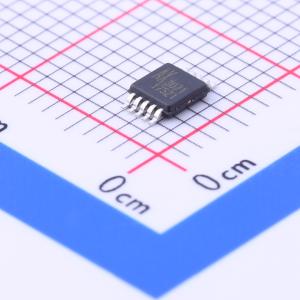

AX3071UA

宽输入范围CC/CV降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AX3071是一款宽输入范围的降压PWM控制器,支持双通道恒流/恒压模式控制。它可以在9V到40V的输入电压范围内工作,最大输出电流为4.8A（2.4A+2.4A）。该控制器具有外部关断功能、过温保护、软启动和UVLO保护等功能,适用于汽车充电器、高亮度照明和便携式充电设备等应用。
品牌名称: Axelite(亚瑟莱特)
商品型号: AX3071UA
商品编号: C211627
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.171克(g)

商品参数

商品概述

AX3071是一款降压PWM控制器，可驱动双路输出电流达4.8A（2.4A + 2.4A）。它设计用于在9V至40V的宽电源电压范围内工作。外部关断功能可通过逻辑电平将COMP/EN引脚拉低来控制，进而进入待机模式。外部补偿使反馈控制具有良好的线性和负载调整率，且外部设计灵活。 AX3071可在CC（恒流输出）模式或CV（恒压输出）模式下工作，OCP电流值由电流检测电阻设置。 AX3071适用于需要限流功能的DC/DC开关电源应用。该器件采用MSOP - 10L封装，工作时所需的外部器件极少。

商品特性

输入电压（VIN）：工作电源电压范围为9V ~ 40V
输出电压（VOUT）精度（V_REF = 1.0V）：±2.0%
双通道CC/CV模式控制
两路外部限流设置
过温保护
内置软启动约3ms
固定频率120KHz
欠压锁定（UVLO）保护（最小值 = 7V，典型值 = 7.5V，最大值 = 8V）
占空比范围（0 ~ 90%）
单引脚用于外部补偿和关断控制，支持输出端多层陶瓷电容（COUT MLCC）
内置可调线性补偿
MSOP - 10L封装

应用领域

汽车充电器
高亮度照明
便携式充电设备
带限流功能的通用DC/DC控制器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	9V~40V
	输出电压	-
	输出电流	-
	开关频率	96kHz~144kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
