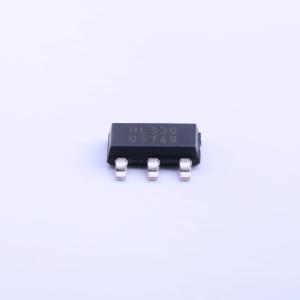

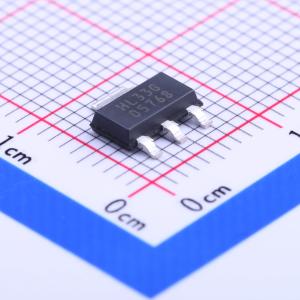

温馨提醒：图片仅供参考，商品以实物为准
AIC1221-33GY3TR
输入6V 输出3.3V 2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款低噪声、高电源抑制比（PSRR）且超低压差的线性稳压器，针对低等效串联电阻（ESR）陶瓷电容运行进行了优化，可提供2A的连续电流。它专为对性能和空间有严格要求的便携式和无线设备而设计，能提供高精度的输出电压，容差为±2%。对于非预设值的输出电压，也可以进行调节
- 品牌名称
- AIC(沛亨半导体)
- 商品型号
- AIC1221-33GY3TR
- 商品编号
- C211622
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.286克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(3)输出1A以上方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 550mV@(2A) | |
| 静态电流(Iq) | 30uA | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
一款低噪声、高电源抑制比（PSRR）和超低压差的线性稳压器，针对使用低等效串联电阻（ESR）陶瓷电容进行了优化，可提供2A连续电流。它专为对性能和空间有严格要求的便携式和无线设备而设计。 它能提供精度高达±2%的输出电压。对于预设值以外的输出电压，也可进行调节。 设有噪声旁路引脚，可进一步降低输出噪声。若无需使用，该旁路引脚可悬空。在2A负载电流和5V输出电压条件下，压差为480mV。低静态电流和低压差的特性使该器件非常适合电池供电应用。高纹波抑制和低噪声特性为关键应用提供了更出色的性能。 此外，还配备逻辑电平关断输入，在关断模式下可将电源电流降至0.01μA（典型值），且开启时间小于100μs。其电流限制和热保护功能可防止任何可能导致结温过高的过载情况。
商品特性
- 保证2A输出电流。
- 线路/负载瞬态响应迅速。
- 宽工作电压范围：1.8V至6V。
- 关断待机电流0.01μA。
- 低静态电流：30μA。
- 固定输出电压：1.8V、2.5V、3.3V、5V。
- 输出电压可在0.8~5.5V范围内调节。
- 低压差：2A负载、3.3V输出电压时为550mV；2A负载、5V输出电压时为480mV。
- 高PSRR：1kHz时为70dB。
- 有源低电平或高电平关断控制。具备电流限制和热保护功能。
- 输出公差可达±2%。
- 提供SOT - 223、TO - 252（3引脚和5引脚）和SOP - 8封装。
应用领域
- 液晶电视、液晶显示器、数码相框
- 网络设备
- 机顶盒、DVD、硬盘驱动器、便携式AV设备
- 电脑外设
