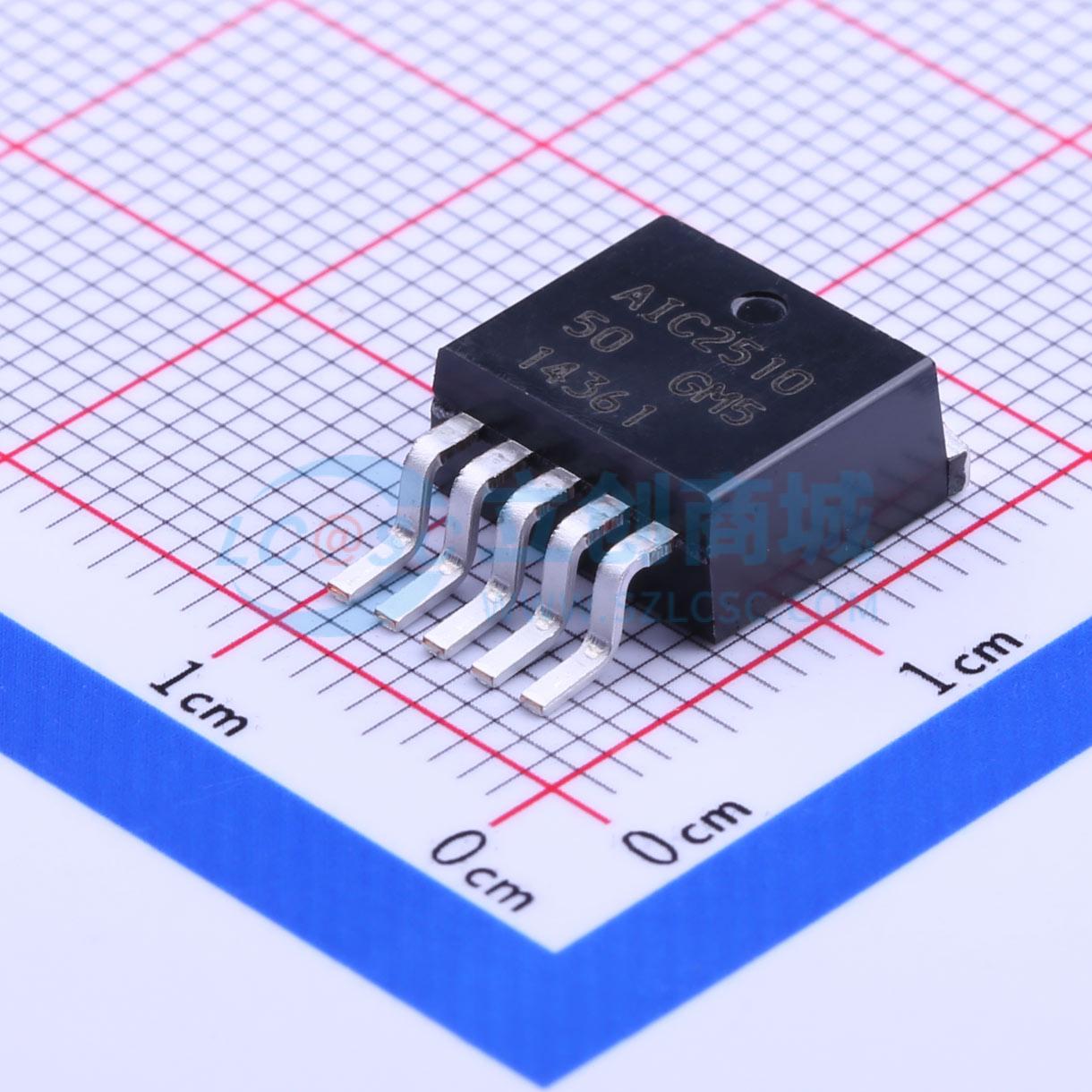

温馨提醒：图片仅供参考，商品以实物为准
AIC2510-50GM5TR
3A降压型PWM转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AIC2510系列是单片降压PWM转换器,适用于固定输出电压3.3V、5V、12V和可调输出版本,最大输出电流为3A。工作输入电压范围为4.5V到30V,开关频率可达150kHz。
- 品牌名称
- AIC(沛亨半导体)
- 商品型号
- AIC2510-50GM5TR
- 商品编号
- C211625
- 商品封装
- TO-263-5
- 包装方式
- 管装
- 商品毛重
- 2.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
AIC2510系列是降压型单片PWM转换器，可在3.3V、5.0V、12V的固定电压下提供3A电流，并可使用外部分压器将输出电压从1.2V调节至30V，具有出色的线性和负载调整率。 可实现高达150KHz的开关频率，从而允许使用更小尺寸的滤波元件。内部电流限制和热关断电路可防止过载。内部精密基准源与电压反馈环路相结合，可提供最佳的输出电压精度和快速的负载瞬态响应。
商品特性
- 工作输入电压范围：4.5V至30V
- 提供3.3V、5V、12V固定输出及可调输出版本
- 可调版本输出电压范围：1.2V至30V，在线性和负载调整率下最大误差±4%
- 提供TO - 263 - 5、TO - 220 - 5和TO - 220B封装
- 仅需4个外部元件
- 150KHz固定恒定频率
- 低功耗待机模式，典型静态电流IQ为80μA
- 具备TTL关断功能
- 电流限制和热关断保护
- 保证3A输出负载电流
应用领域
- 液晶显示器和液晶电视的固定电压电源
- 板载开关稳压器
- 简单高效的降压稳压器
