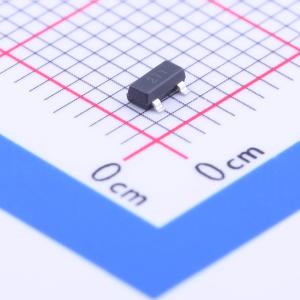

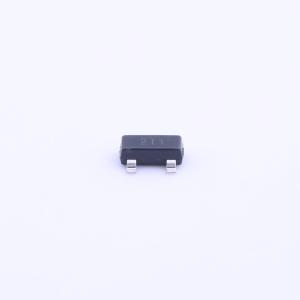

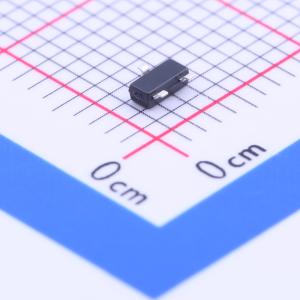

温馨提醒：图片仅供参考，商品以实物为准

ZXTR2105FQ-7

输入60V 输出5V 89mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZXTR2105FQ 单片集成了一个晶体管、一个齐纳二极管和一个电阻，可作为线性稳压器使用。该器件在 15mA 电流下可提供 5V 的标称输出电压。它专为标准线性稳压器无法使用的高压应用而设计
品牌名称: DIODES(美台)
商品型号: ZXTR2105FQ-7
商品编号: C211385
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.028克(g)
立创商城设计参考: LDO-(4)电源输入30V以上-(2)输出0.1A~1A方案

商品参数

商品概述

ZXTR2105FQ 单片集成了晶体管、齐纳二极管和电阻，可作为线性稳压器工作。该器件在 15mA 电流下可提供 5V 标称输出电压。它专为标准线性稳压器无法使用的高压应用而设计。此功能完全集成在 SOT23 封装中，与多芯片分立解决方案相比，可最小化 PCB 面积并减少元件数量。这款线性稳压器旨在满足汽车应用的严格要求。

商品特性

采用射极跟随器级的串联线性稳压器
输入电压 = 7V 至 60V（针对稳压输出电压）
输出电压 = 5V ±5%
完全集成在 SOT23 封装中
完全无铅且完全符合 RoHS 标准
无卤素和锑，“绿色”器件
符合 AEC - Q101 标准，具备高可靠性和生产件批准程序（PPAP）能力

应用领域

12V 至 5V 电源轨的电源电压调节
24V 至 5V 电源轨的电源电压调节
其他定制输入电源轨的电源电压调节

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	60V
	输出电压	4.75V~5.25V
	输出电流	15mA
	电源纹波抑制比(PSRR)	46dB@(100Hz)

	属性	参数值
	压差	-
	静态电流(Iq)	800uA
	特性	-
	工作温度	-65℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
