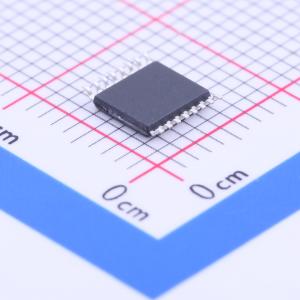

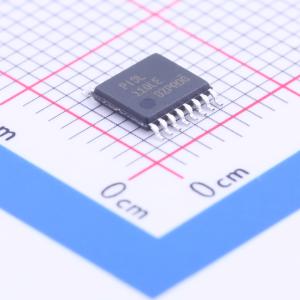

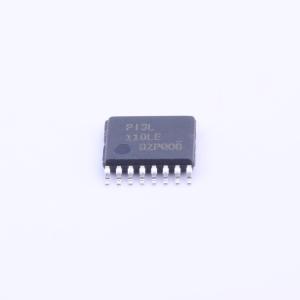

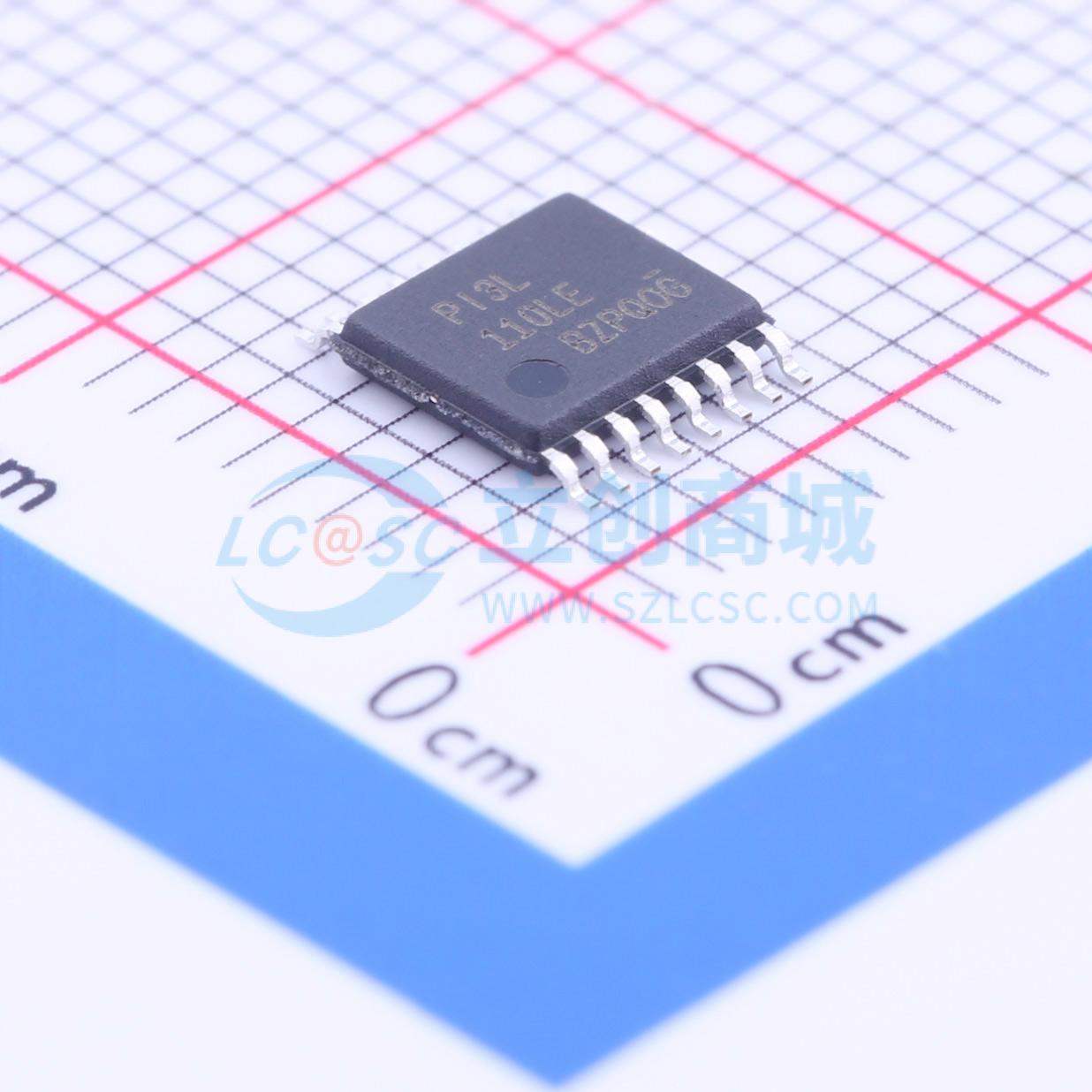

温馨提醒：图片仅供参考，商品以实物为准

PI3L110LEX

PI3L110 3.3V 四通道, 2:1 多路复用/解复用快速以太网局域网开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PI3L110 是一个8位到4位的多路复用/解复用局域网开关，具有高阻态输出。其特点是低串扰、近零传播延迟和高速切换。
品牌名称: DIODES(美台)
商品型号: PI3L110LEX
商品编号: C211365
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.316克(g)

商品参数

商品概述

PI3L110是一款8位至4位复用器/解复用器局域网开关，具有高阻输出。由于其低通道电阻和I/O电容，传播延迟小于250ps。该器件将快速以太网收发器（PHY）设备的差分输出复用到两个相应输出之一。该开关是双向的，输出端的高速信号几乎没有衰减。它专为低位间偏斜、高通道间噪声隔离而设计，并且与多种标准兼容，如10/100 Base-T（以太网）。通常，该器件可用于在低压局域网应用中替代机械继电器，这些应用通过隔离变压器在CAT 5或CAT 6非屏蔽双绞线电缆上连接物理层。 PI3L110针对使用IOFF的部分掉电应用进行了全面规格设计。IOFF功能确保器件掉电时，不会有损坏性电流通过器件回流。器件在断电时具有隔离功能。

商品特性

典型导通电阻（RoN）为4Ω
低串扰：在250 MHz时为–27dB
近乎零传播延迟：250ps
开关速度：9ns
通道导通电容：9pF（典型值）
VCC工作范围：+3.0V至+3.6V
2kV静电放电（ESD）保护（人体模型）
带宽（或数据频率）>350 MHz
数据I/O端口（0至5V）可切换
IOFF支持部分掉电模式操作
数据和控制输入具有下冲钳位二极管
封装（提供无铅和环保型）：
- 16引脚、150密耳宽塑料QSOP（Q）
- 16引脚、173密耳宽塑料TSSOP（L）

应用领域

双物理层设备共享一个接口连接器
为10/100 Mbit以太网路由信号

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	工作电压	3V~3.6V
	导通电阻(Ron)	4Ω

	属性	参数值
	工作温度	-40℃~+85℃
	导通电容(Con)	9pF
	带宽	350MHz
	传播延迟(tpd)	250ps
