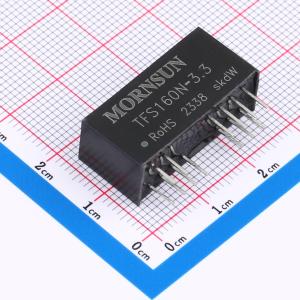

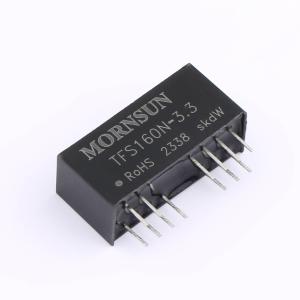

TFS160N-3.3
有源高精度输出型信号调理模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TFxxN 系列是一种前级电压信号输入，后级电压/电流信号输出的有源隔离模块，模块内部嵌入了一个高效微功率电源，可以在向内部信号处理电路供电的同时向外围电路输出一路隔离电源。由于内部采用电磁隔离技术，相比光耦隔离具有更好的温漂特性和线性度。此模块为两隔离，电源输入、信号输入和配电输出、信号输出之间隔离，且该系列产品增加了外部零点、满度调节端，可根据需求自行设计调节。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TFS160N-3.3
- 商品编号
- C190364
- 商品封装
- 插件,26x9.5mm
- 包装方式
- 管装
- 商品毛重
- 5.3克(g)
商品参数
参数完善中
商品概述
TFxxN 系列是一种前级电压信号输入，后级电压/电流信号输出的有源隔离模块，模块内部嵌入了一个高效微功率电源，可以在向内部信号处理电路供电的同时向外围电路输出一路隔离电源。由于内部采用电磁隔离技术，相比光耦隔离具有更好的温漂特性和线性度。此模块为两隔离，电源输入、信号输入和配电输出、信号输出之间隔离，且该系列产品增加了外部零点、满度调节端，可根据需求自行设计调节。
商品特性
- 两端隔离(信号输入和信号输出)
- 高精度、高线性度等级 (0.1% FS)
- 隔离电压(2kVAC/60s)
- 低纹波噪声: (≤ 30mVₚ₋ₚ，20MHz)
- 极低温漂 (≤ 50PPM/℃，-40℃ to +85℃ 范围内)
- 小体积: DIP18封装 (26×9.5×12.5mm)
- ESD防护(IEC/EN61000-4-2 Contact ±4kV perf. Criteria B)
应用领域
- DCS系统AO板卡隔离应用
